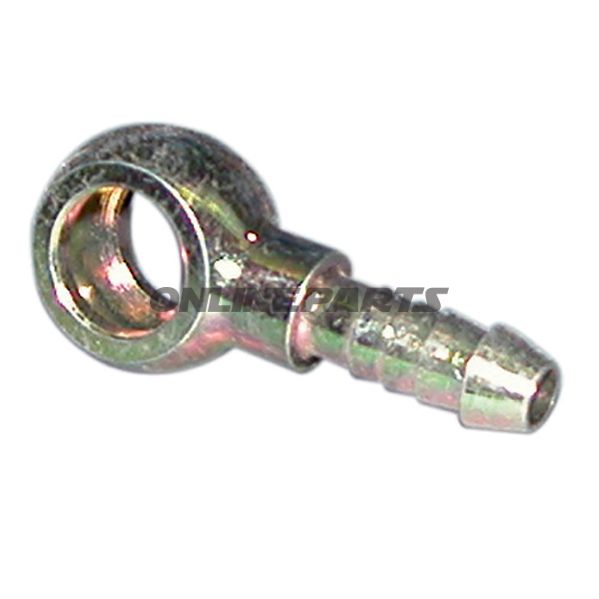

Ringrørstykke 7 mm (DIN 7622) für Hohlbolzen — Verbindung zu Hohlschrauben
Produktübersicht: Dieses Ringrørstykke von Cohline (MPN: 316.32.01) ist nach DIN 7622 ausgeführt und zur Montage auf Hohlbolzen/Hohlschrauben vorgesehen, bei denen eine dichte und mechanisch stabile Verbindung zwischen Rohr oder Schlauch und Gewindeanschluss erforderlich ist. Das Produkt ist für den Einsatz in Hydraulik-, Pneumatik- oder ölführenden Systemen vorgesehen, bei denen ein innerer Durchmesser von 7 mm gewünscht ist.
- Hersteller: Cohline
- MPN: 316.32.01
- Standard: DIN 7622
- Innerer Durchmesser / Schlauchausgang Ø: 7 mm
- Außendurchmesser / Ringdurchmesser: 12 mm
- GTIN: Nicht angegeben
Funktion und Anwendung
Das Ringrørstykke fungiert als Abschluss und Dichtung beim Übergang zwischen einer Hohlkupplung oder Hohlbolzen und einem Rohr/Schlauch mit 7 mm Innendurchmesser. Bei korrekter Montage gewährleistet das Bauteil eine Zentrierung des Rohrs in Richtung Gewindeverbindung und schafft einen Oberflächenkontakt, der das Risiko von Leckagen reduziert. Typische Anwendungen befinden sich in kleinen Hydraulik- oder Schmierlinien, Kraftstoff- oder Ölsystemen an Motorrädern und Industriemaschinen, wo der Platz begrenzt ist und eine kompakte, kompatible Verbindung erforderlich ist.
Material und Eigenschaften
Das Material wurde im Hinblick auf mechanische Stabilität und Widerstandsfähigkeit gegenüber Druck sowie gängigen Flüssigkeiten wie Öl und Kraftstoff ausgewählt. Die Oberfläche ist bearbeitet, um eine korrekte Dichtung gegen die Fläche der Hohlbolzens sicherzustellen. Die Konstruktion folgt den DIN 7622-Anforderungen, was gleichbleibende Abmessungen und Kompatibilität mit entsprechenden Standardkomponenten bedeutet.
Technische Vorteile
- Standardisierte Abmessungen nach DIN 7622 sorgen für zuverlässige Kompatibilität mit Hohlschrauben und Bolzen.
- 7 mm Innendurchmesser eignet sich für kleine Rohre/Schläuche in Motorrad- und Maschinenanwendungen.
- Robuste Ringprofil sorgt für Zentrierung und bessere Verteilung des Anzugssatzes, reduces Leckage-Risiko.
- Einfacher Einbau: Passend direkt zu Hohlbolzen, die für diesen Standard vorgesehen sind, ohne spezielles Werkzeug.
Kompatibilität und Montage
Bei der Auswahl des Ringrørstykke sicherstellen, dass der Hohlbolzen DIN 7622 oder entsprechende Abmessungen folgt und dass Rohr oder Schlauch einen Innendurchmesser von 7 mm hat. Die Abmessung des Ringstücks ist als 12 mm außen (Ringdurchmesser) angegeben — Maße mit vorhandenen Komponenten vor der Montage überprüfen. Beim Zusammenbau korrekte Reinigung der Flächen und Anlegen eines passenden Anzugmoments anwenden, um Verformungen von Rohr oder Ring zu vermeiden.
Markeninformationen
Dieses Produkt wird von Cohline angeboten und unter der Artikelnummer 316.32.01 verkauft. GTIN ist in den Produktdaten nicht angegeben.
Hinweise
- Die Informationen decken Materialeigenschaften und Abmessungen ab, wie sie vom Hersteller geliefert werden. Toleranzen und Oberflächenanforderungen bei Anwendungen mit besonderen Druck- oder Chemikalienbedingungen prüfen.
- Die Verpackungseinheit ist hier nicht spezifiziert; die Produktbeschreibung entfernte Mengennennwerte, um Missverständnisse zu vermeiden.
