Ringfitting Variotyp090 10 Mm 90S Schwarz

Ringfitting Vario TYP090 10 mm (90°) — fittings für Stahlflex Brems-/Verbindungsleitung

Diese Ringfitting von JMP (GTIN: 4043981237139, MPN: 757.02.75) ist zum Anschluss von 10 mm Stahlhüllrohrenbrems- und Verbindungsleitungen in Vario-Systemen konzipiert, bei denen ein seitlich 90°-Winkel erforderlich ist. Das Produkt wird typischerweise in Situationen verwendet, in denen Platzbeschränkungen oder Montagerichtungen eine kugelgelenkig montierte Halterung mit präziser Bohrung und Länge erfordern.

• Funktion: Das Fittingset überträgt Brems- oder Verbindungsdruck über einen Stahlhüllschlauch (Stahlflex) und sorgt für eine feste, rechtwinklige Verbindung zu Kugel-/Bolt-Enden oder Halterungen. Die 90° seitliche Formgebung ermöglicht es, den Schlauch parallel zur Montagerfläche ohne scharfe Knicke zu führen.
• Konstruktion und Materialien: Die Halterung besteht aus metallischem Material, geeignet für hydraulische Fittings (Oberflächenbehandlung in Schwarz). Die Materialauswahl dient mechanischer Festigkeit, Korrosionsbeständigkeit und dimensionaler Stabilität bei Montagemoment. Die Oberfläche ist schwarz lackiert/oberflächenbehandelt, um Korrosion zu verringern und Reflexion zu reduzieren.

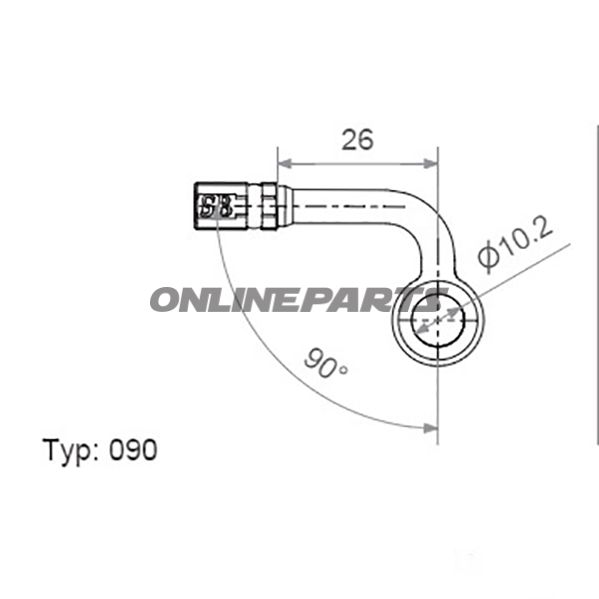

• Dimensionen und mechanische Daten: Kugelkopfdurchmesser: 18 mm. Bohrdurchmesser: 10,2 mm (für 10 mm Stahlflex-Anschluss). Länge: 26 mm. Winkel: 90° seitlich.
• Kompatibilität: Passt zu Vario-Typen von Fittings und ist für Stahlflex-Brems- und Verbindungsleitungen mit ca. 10 mm Außenmaß vorgesehen. Stellen Sie sicher, Bohrdurchmesser (10,2 mm) und Kugel-/Bolt-Dimensionen beim Austausch oder der Zusammenbau mit bestehenden Halterungen zu vergleichen, um eine korrekte Passform zu gewährleisten.
• Anwendung: Geeignet für Reparaturen, Wartung und Austausch an Motorrädern, bei denen Vario-Fittings verwendet werden. Typische Arbeitsbereiche umfassen Radaufhängungen, Lenkerführungen, Bremsführungen und Stellen mit beengten Platzverhältnissen, wo eine 90° Seitenabgang erforderlich ist.

Der JMP-Name und MPN 757.02.75 beziehen sich auf die spezifische Variante mit schwarzer Oberfläche und den angegebenen Maßen. GTIN 4043981237139 kann zur eindeutigen Identifikation in Ersatzteillisten und beim Einkauf verwendet werden, um das richtige Modell sicherzustellen.

Hinweis: Prüfen Sie physische Maße (Kugel-Ø und Bohrdurchmesser) sowie Gewinde/Anschlussdetails in Ihrer bestehenden Anlage vor der Montage. Montagedrehmoment und Dichtung hängen von den übrigen Systemkomponenten ab und sollten gemäß den Anweisungen des Herstellers für die gesamte Hydraulikinstallation erfolgen.
