Ringfitting Variotyp090 10 Mm 90 Edelstahl

Ringverschluss Vario TYP090 10 mm, 90° aus Edelstahl — Fittings für Stahflex / Speed-Bremsen

Dieser Ringverschluss von JMP (MPN: 757.04.07, GTIN: 4043981238310) ist für die Verbindung zwischen stahlummantelten Bremsleitungen (Speed-Bremsen) und zugehörigen Komponenten konzipiert, bei der ein 90°-Winkelübergang erforderlich ist. Das Produkt ist für Fachkräfte vorgesehen — Mechaniker und erfahrene Motorradfahrer — die mit hydraulischen oder mechanischen Bremssystemen arbeiten und eine präzise, korrosionsbeständige Fittings-Lösung benötigen.

• Funktion: Das Fittingset fungiert als Endstück/Ringverbindung für Vario‑Typ Stahflex-Leitungen und überträgt Bewegung und hydraulische Kraft, ohne die Flexibilität des Schlauchs zu beeinträchtigen. Das Kugelgelenk ermöglicht eine stabile mechanische Verbindung, während 90° Seitenversatz-Installation in engen Räumen.

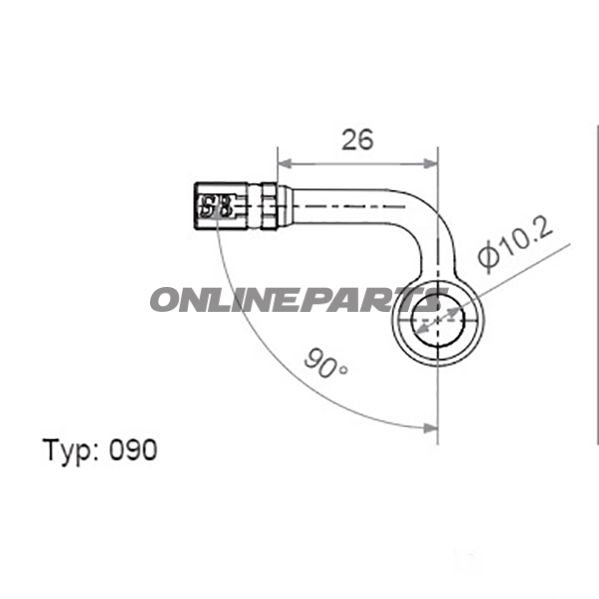

• Abmessungen und Aufbau:
  • Kugelkopf-Durchmesser: 18 mm Ø.
  • Bohrungsdurchmesser: 10,2 mm (passt zu 10 mm Schlauchanpassung/Montage).
  • Winkel / Neigung: 0° und 90° Seitenversatz — einsetzbar, wo entweder gerade oder rechtwinklige Ausführung erforderlich ist.
  • Länge: 26 mm.
• Material und Eigenschaften: Hergestellt aus Edelstahl, gewählt wegen seiner Korrosionsbeständigkeit und mechanischen Haltbarkeit in Motorradumgebungen. Edelstahl reduziert das Risiko von Oxidation an exponierten Montagepunkten und sorgt für langanhaltende dimensionsstabile Eigenschaften unter Vibration und Belastung. Die Oberfläche ist geeignet für Verbindungen mit gängigen Fittings und Crimp-Verfahren für Stahlflex‑Leitungen.
• Kompatibilität: Für Vario‑Typ Fittings und stahlummantelte Bremsleitungen mit ca. 10 mm Innenmaß/Anpassungsmaß vorgesehen. Passend für Montagen, bei denen eine 18 mm Kugelverbindung und eine 10,2 mm Bohrung spezifiziert sind. Einsatz gemäß den Empfehlungen des Herstellers für Ihre Bremsleitungen und Hydrauliksysteme.
• Sicherheits- und Montagehinweise: Nur mit geeignetem Werkzeug montieren und geltende Verfahren für Hydraulik- und Bremssysteme beachten. Toleranzen und Passmaße vor der Montage überprüfen. Nach der Montage das System ordnungsgemäß entlüften und auf Leckagen sowie korrekte Bewegungsfreiheit am Kugelgelenk prüfen.

Produktinformationen von JMP sind mit MPN 757.04.07 und GTIN 4043981238310 identifiziert, was für Bestellrecherche oder Ersatzteilidentifikation verwendet werden kann. Materialwahl und Abmessungen machen dieses Ringfitting geeignet für professionelle Montageaufgaben, bei denen Korrosionsbeständigkeit und passgenaue Passform wichtig sind.

Hinweis: Die Informationen beschreiben technische Maßangaben und Funktionen; prüfen Sie vor der endgültigen Montage stets die tatsächliche Passung und Kompatibilität mit dem konkreten Fahrzeug oder System.
