Ringfitting Variotyp040 10 Mm 45S Chrom

Ringfitting Vario TYP040 10 mm, 45° seitlich – chrom

Diese Ringfitting von JMP (MPN: 757.02.74, GTIN: 4043981237122) ist für den Anschluss von Stahlflex-Bremsleitungen (oft als "Speed Brakes" oder Stahlflex/Vario-Linien bezeichnet) vorgesehen. Die primäre Funktion besteht darin, eine mechanisch und hydraulisch sichere Verbindung am Ende der Bremsleitung zu schaffen, wobei das kugel-/ringförmige Fitting die Montage in Bremskomponenten oder Halterungen erleichtert.

• Funktion: Gewährleistet einen dichten und mechanisch stabilen Abschluss der Stahlflex-Bremsleitungen. Das Ringfitting überträgt den Druck von der Leitung auf die montierte Halterung oder den Bremszylinder und ermöglicht eine seitliche/45°-Abgangsausführung, um die Leitungslänge zu reduzieren und scharfe Biegungen zu vermeiden.

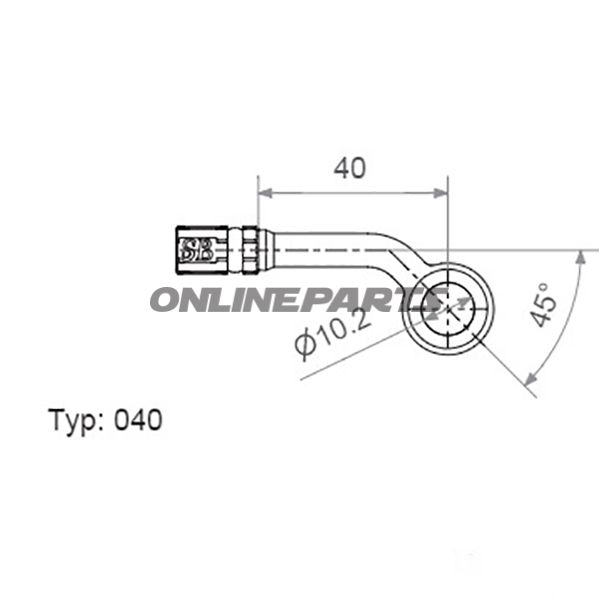

• Konstruktion und Abmessungen: Kugel-/Ringkopf Ø 18 mm, Bohrdurchmesser 10,2 mm (für Schlauchende/Innenteil), Gesamtlänge ca. 40 mm und Winkel/Absetzung 45° seitlich.
• Material und Oberflächen: Aus Metall mit Chromfinish gefertigt. Die Chrombeschichtung bietet Korrosionsbeständigkeit unter normalen Straßen- und Umweltbedingungen sowie eine glatte Oberfläche, die das Risiko von Ätzung mindert und die Handhabung bei der Montage erleichtert. Das Werkstück ist so ausgelegt, den mechanischen Belastungen standzuhalten, denen Bremsanlagen ausgesetzt sind, wobei Abmessungen und Toleranzen dem Standardpraxis für hydraulische Fittings entsprechen.
• Kompatibilität: Geeignet für Stahlflex-Vario-Bremsleitungen und entsprechende Schlauchenden mit Innendurchmesser, der zum Bohrungsdurchmesser von 10,2 mm passt. Die 45°-Seitenausführung ist vorteilhaft bei engen Montagesituationen, in denen eine gerade Ausführung oder eine rechtwinklige Abgangsführung zu scharfen Biegungen oder unpraktischer Wegführung führen würde.
• Praktische Hinweise: Prüfen Sie, dass Schlauchprofil und Innenmaß dem Bohrdurchmesser von 10,2 mm entsprechen und dass die Kugel-/Ringdimension (Ø 18 mm) zum Gegenstück (Zylinder, Halterung oder Adapter) passt, das verwendet werden soll. Bei der Montage sollten die üblichen Hydro fittings-Verfahren beachtet werden: korrektes Crimpen/Pressen, gegebenenfalls der Einsatz passender Scheiben und Nachziehen gemäß den Anweisungen des Herstellers am Endkomponent.

Technische Referenz: Das Produkt ist unter JMP-Artikelnummer 757.02.74 und GTIN 4043981237122 aufgeführt und kann bei Bestellungen oder Anfragen zu Ersatzteillisten verwendet werden. Die Chromoberfläche wird als Farbbezeichnung beschrieben und bezieht sich auf die Oberflächenbehandlung, nicht auf ein separates Material.

Diese Beschreibung konzentriert sich auf die praktischen und technischen Aspekte, die für Mechaniker und Motorradbesitzer bei der Auswahl und Montage von Bremsleitungfittings relevant sind. Für spezifische Montageanleitungen und Drehmomentwerte folgen Sie den Empfehlungen des Schlauch- oder Fahrzeugherstellers.
