Ringfitting Variotyp040 10 Mm 45 S Edelstahl

Ringfitting Vario TYP040 10 mm, 45° lateral – rostfreier Stahl

Diese Ringfitting von JMP (MPN: 757.04.06, GTIN: 4043981238303) ist für den Einsatz an hydraulischen Speed-Bremsen und stahlgeflochtenen (Stahlflex) Vario-Leitungen vorgesehen, bei denen eine kompakte, präzise Montagesfläche mit abgewinkeltem Ausgang erforderlich ist.

Funktion und Anwendung

• Der Zweck der Fittings ist, eine sichere und präzise Verbindung zwischen Hydraulikleitung und Bauteil (z. B. Bremszylinder oder Adapter) mit einer Ringverbindung um den Bolzenkopf zu schaffen.
• Der seitliche 45°-Winkel bietet Vorteile bei engen Montagebedingungen, wo ein gerades Fitting ohne Knicke oder scharfe Biegungen im Schlauch nicht angepasst werden kann.
• Die Kugelform am Kopf (Ø 18 mm) sorgt dafür, dass das Ringfitting korrekt in der Verbindungsfläche zentriert wird und den Druck beim Anziehen gleichmäßig verteilt.

Material und Eigenschaften

• Material: Rostfreier Stahl. Die Wahl des rostfreien Stahls bietet guten Korrosionsschutz in Außen- und feuchten Umgebungen sowie Stabilität bei Vibrationsbelastungen, wie sie bei Motorrädern auftreten.
• Die Oberfläche ist hart und abriebfest, was Deformationen beim Anzugsdrehmoment minimiert und eine dichte Verbindung über Zeit sicherstellt.
• Passt zu stahlummantelten Bremsleitungen, wobei Kompatibilität mit hohem hydraulischem Druck und mechanischer Belastung wichtig ist.

Technische Maße

• Bohr-/Durchgangsdurchmesser: 10,2 mm — die Abmessung bezeichnet den Innenkanal und ist relevant bei der Prüfung der Kompatibilität mit dem Leitungenden und Bolzengröße.
• Nomineller Durchfluss: 10 mm (TYP040 gibt typischerweise Größenklasse und Länge an).
• Kugelkopfdurchmesser: 18 mm — wird zur Zentrierung in Verbindung/Adapter verwendet.

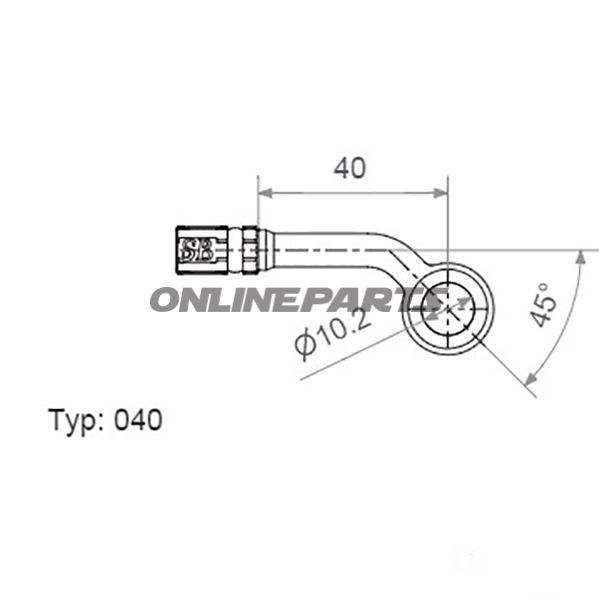

• Länge: 40 mm — Gesamtlänge von der Anschlussfläche bis zum Ende, wichtig bei der Planung des Platzes im Montagebereich.
• Winkel-/Einstellung: 0° in einer Ebene und 45° seitlicher Ausgang für flexible Schlauchführung bei begrenztem Raum.

Kompatibilität und Installation

• Entwickelt für stahlgeflochtene Vario-Bremsleitungen und entsprechende Hydrauliksysteme, in denen Ringfittings verwendet werden.
• Überprüfen Sie, ob Bohr- und Boltmaten mit bestehenden Bauteilen übereinstimmen (10,2 mm Bohrung und 18 mm Kugelkopf) vor der Montage.
• Bei der Montage korrekte Drehmomentwerte verwenden und Oberflächen von Schmutz/Öl reinigen, um eine Dichtheit sicherzustellen. Vermeiden Sie übermäßiges Anzugsdrehmoment, da dies das Ringfitting oder angrenzende Flächen deformieren kann.

Warum diese Baureihe wählen

Der 45° seitliche Ausgang und die kompakte Länge machen dieses Ringfitting geeignet für Anwendungen mit begrenztem Platz, bei denen eine ordnungsgemäße Schlauchführung ohne scharfe Knicke erforderlich ist. Rostfreier Stahl kombiniert mechanische Festigkeit mit Korrosionsbeständigkeit, was insbesondere für Motorräder relevant ist, die dem Wetter und Vibrationen ausgesetzt sind.

Produktidentifikation

• Marke: JMP — bekannt für mechanische Fittings für Motorrad- und Hydraulikapplikationen.
• MPN: 757.04.06
• GTIN: 4043981238303

Hinweis: Die oben genannten Informationen fokussieren sich auf technische Eigenschaften und Kompatibilität. Wenn Sie unsicher sind, ob die Passform in Ihrem spezifischen Setup passt, vergleichen Sie die Maße mit bestehenden Bauteilen oder kontaktieren Sie den technischen Support mit MPN und GTIN zur genauen Verifikation.
