Ringfitting Variotyp032 10 Mm 20+20 Edelstahl

Ringfitting Vario TYP032 10 mm — Ringfitting für Brems-/Stahlflex-Installation

Produktkarte: Diese Ringfitting Vario TYP032 von JMP (MPN: 757.04.05, GTIN: 4043981238297) ist eine kompakte Edelstahl-Verbindungsmutter/Fitting, konzipiert für den Einsatz mit stahlummantelten Bremsleitungen und Vario-Systemen, bei denen eine präzise Winkeleinstellung und eine sichere mechanische Verbindung wichtig sind.

Funktion und Anwendung

• Funktion: Verbindet und sichert stahlummantelte Bremsrohre in Situationen, in denen Kugel-/Ringanschluss und ein definierter Neigungswinkel erforderlich sind.
• Passt zu Installationen mit 10 mm innerem Durchgang; Bohrdurchmesser ist mit 10,2 mm für eine korrekte Passung bei Montagerteilen spezifiziert.
• Typischer Einsatz bei Montagen an Motorrädern und ähnlichen Fahrzeugen, wo Platzbeschränkungen oder Winkelanpassungen herkömmliche Fittings unpraktisch machen.

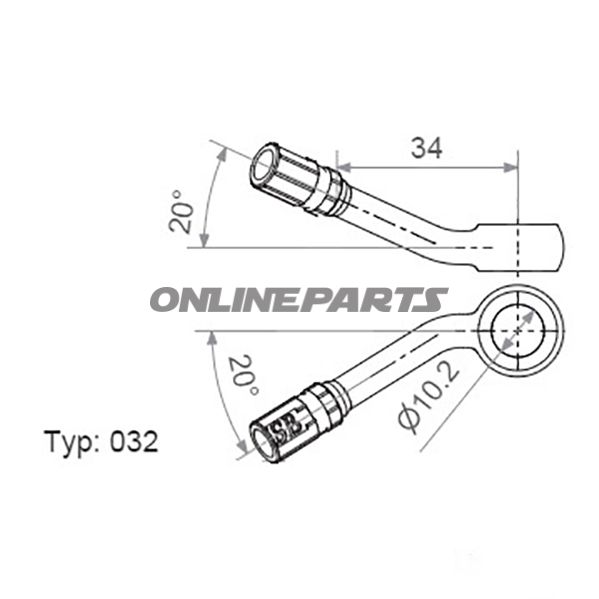

Technische Maße

• Kugel-/Ringkopfdurchmesser: 18 mm Ø — bietet stabile Kontaktfläche bei Kugel- oder Ringverbindungen.
• Bohröffnung: 10,2 mm — dimensioniert für 10 mm Stahlflex und entsprechende Montagesteile.
• Winkel/Justierung: 20° vorwärts/20° seitlich — ermöglicht offensichtliche Winkelausgleichung in engen Führungsrouten.
• Länge: 34 mm — kompakte Länge, reduziert überstehende Teile und erleichtert Platzoptimierung.

Material und Oberflächeneigenschaften

• Material: Edelstahl — gewählt für Korrosionsbeständigkeit, dimensionale Stabilität und lange Lebensdauer in aggressiven Umgebungen wie Straßen- und salzbeeinflussten Bedingungen.
• Edelstahl bedeutet zudem gute mechanische Festigkeit unter den Belastungen, denen Brems- und Hydraulikverbindungen typischerweise ausgesetzt sind, sowie gute Beständigkeit gegen Ätzung durch Bremsflüssigkeiten und Umgebungsbelastungen.

Kompatibilität und Montagehinweise

• Entworfen zur Verwendung mit stahlummantelten Bremsrohren und Vario-Leitungen; prüfen Sie, ob der äußere und innere Durchmesser des Rohrs mit der angegebenen Bohröffnung von 10,2 mm kompatibel ist.
• Bei der Montage: Sorgen Sie für eine gründliche Reinigung der Kontaktflächen und verwenden Sie ein angemessenes Drehmoment beim Befestigen, um Verformungen des Rings oder Over-Tightening zu vermeiden.
• Die Winkeleinstellung (20°/20°) erleichtert die Anpassung, erfordert jedoch eine korrekte Orientierung, um unnötige Belastungen am Rohr oder an den Anschlüssen zu vermeiden.

Identifikation

• Marke: JMP — der Herstellerhinweis sollte bei Neubestellungen oder bei der Suche nach kompatiblen Fittings verwendet werden.
• MPN: 757.04.05 — herstellerseitige Artikelnummer für eindeutige Identifikation.
• GTIN: 4043981238297 — internationale Strichcode/Artikelnummer für Lager- und Beschaffungssysteme.

Praktische Bemerkungen für Mechaniker

• Prüfen Sie Maße und Ausrichtung vor der dauerhaften Montage; die begrenzte Länge (34 mm) bedeutet, dass nur wenig Platz für zusätzliche Fittings oder Halterungen vorhanden ist.
• Edelstahl ist korrosionsbeständig, kann jedoch geeignete Dichtungen und korrekte Handhabung bei Verbindungen erfordern, um langanhaltende Dichtheit zu gewährleisten.
• Dieses Produkt richtet sich an Fachpersonal und eignet sich für Reparaturen oder den Austausch in bestehenden Bremssystemen, bei denen die Geometrie eine Vario-Lösung erfordert.

Zusammengefasst ist JMP Ringfitting Vario TYP032 (MPN 757.04.05, GTIN 4043981238297) eine robuste, korrosionsbeständige Fitting-Lösung mit präzisen Winkel- und Durchmessermaßen, geeignet für Stahlflex-Bremsinstallationen in engen Räumen.
