Ringfitting Variotyp032 10 Mm 20+20 Chrom

Ringfitting Vario TYP032 10 mm (20°+20°) für Stahlgeflecht-Bremsschlauch — Chrom

Diese Ringfitting von JMP (MPN: 757.02.70, GTIN: 4043981237085) ist für den Einsatz an Stahlgeflecht-Bremsschläuchen von Motorrädern konzipiert, typischerweise im Zusammenhang mit sogenannten „Speed Brake“ oder Vario-Bremseinstallationen. Die Fitting verbindet das Ende des Bremsrohrs mit der entsprechenden Halterung oder Aufhängung und sorgt für eine zweckmäßige, mechanische Verbindung zwischen Schlauch und hydraulischer Komponente.

Funktion

• Überträgt hydraulischen Druck vom Stahlgeflecht-Bremsschlauch an eine Komponente (z. B. Kaliper oder Hauptbremszylinder) über eine ringförmige Fitting-Verbindung.
• Der kugelförmige Oberteil (Kugelkopf) ermöglicht eine gewisse Beweglichkeit und erfasst geringfügige Winkelabweichungen in der Installation, was die Belastung des Schlauchs bei Bewegung oder Vibrationen reduziert.
• Der Winkeldesign 20° lateral + 20° in Neigung ermöglicht Anpassungen in engen Montagesituationen, sodass der Schlauch ohne scharfe Knicke zugeführt werden kann.

Materialien und Oberfläche

• Die Fitting ist aus Metall mit Chrombeschichtung gefertigt. Die Chromoberfläche bietet guten Korrosionsschutz unter normalen Betriebsbedingungen und eine glatte, bearbeitete Oberfläche, die das Risiko scharfer Kanten gegen den äußeren Geflecht des Bremsenschlauchs verringert.
• Die Material- und Oberflächenwahl ist typischerweise auf Anforderungen an mechanische Festigkeit und Haltbarkeit in Motorradumgebungen abgestimmt, in denen Feuchtigkeit und Straßenverhältnisse belastend sein können.

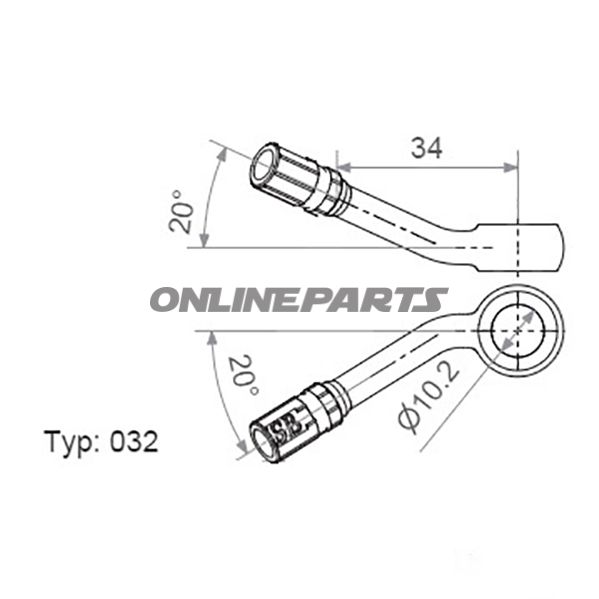

Abmessungen und technische Details

• Kugelkopfdurchmesser: 18 mm Ø — passend für Fittings und Halterungen, die dieses Kugelprofil akzeptieren.
• Bohrung (innerer Durchgang): 10,2 mm — ausgelegt für 10 mm Stahlgeflecht-Bremsschlauch.
• Winkel/Neigung: 20° lateral und 20° Neigung — bietet Flexibilität bei der Montage.
• Länge: 28 mm — Gesamtlänge der Fitting.
• Farbe/Oberfläche: Chrom.

Kompatibilität und Anwendung

• Richtet sich an Mechaniker und Motorradbesitzer, die Austausch oder Anpassung von Stahlgeflecht-Bremsschläuchen durchführen.
• Berechnen Sie die Abmessungen im Verhältnis zu bestehenden Halterungen und Schlauchdurchmesser — die Kugelprofil (18 mm) und Bohrung (10,2 mm) sollten zur Partnerverbindung oder Halterung passen, mit der die Komponente verbunden wird.
• Geeignet bei engen Montagebedingungen, in denen geneigte Fittings scharfe Schlauchknicke verhindern.

Praktische Hinweise

• Stellen Sie das korrekte Drehmoment bei der Montage sicher und verwenden Sie geeignete Verbindungswerkzeuge, um Überbeanspruchung der Fitting oder Beschädigung des Bremserschlauchs zu vermeiden.
• Nach der Montage das System entlüften und auf Undichtigkeiten prüfen, gemäß den Anweisungen des Herstellers und unter Druckprüfung.
• GTIN 4043981237085 und die Herstellerreferenz JMP 757.02.70 können beim Einkauf oder der Suche nach kompatiblen Ersatzteilen und Zubehör verwendet werden.

Wenn Sie spezifische Anforderungen an das Gewindeanschluss haben oder die Fitting in einem bestimmten Modellmotorrad verwenden möchten, geben Sie bitte die genaue Montagesposition oder die Abmessungen des Originalteils an, damit die Kompatibilität genauer überprüft werden kann.
