Ringfitting Variotyp032 10 Mm 20+20 Anthrazit

Ringfitting Vario TYP032 10 mm (20°/20°) — beslag til stålflettet speed-bremseline

Dieses Produkt ist eine Ringverbindung, die für die Verwendung an standgeflochtenen Bremsleitungen (Speed-Bremsesysteme) mit Vario-Anschluss vorgesehen ist. Die Ringverbindung dient dazu, eine kompakte, mechanische Verbindung zwischen Bremsleitung und anderen Fittings/Komponenten zu schaffen, während die Bewegungsrichtung mithilfe des angegebenen Winkels/der Einstellung kompensiert werden kann.

• Funktion: Die Ringverbindung überträgt hydraulischen Druck durch eine standgeflochtene Bremsleitung und sichert eine dichte, drehbare/feste Verbindung, wobei ein Kugel-/ringendes Element genutzt wird, um ein gewisses Maß an Winkelkompensation zu ermöglichen (20° in zwei Richtungen).

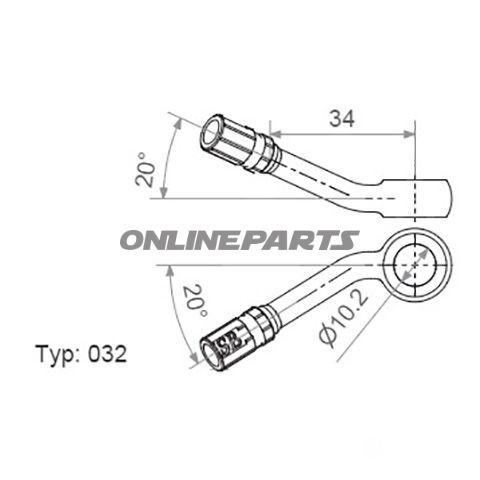

• Dimensionen und Geometrie: Kugelkopfdurchmesser: 18 mm; Bohrdurchmesser: 10,2 mm; Gesamtlänge: 28 mm; Winkel-/Einstellung: 20° lateral und 20° in Neigung, was eine Montage in engen Räumen mit kleinem Winkelversatz ermöglicht.
• Farbe und Oberfläche: Anthrazit-Finish — eine dunkle, matte Oberfläche, die sichtbare Kratzer reduziert und ästhetisch mit modernen Motorradkomponenten harmoniert.
• Materialwahl und Eigenschaften: Die Verbindung besteht aus einer Metalllegierung, geeignet für hydraulische Systeme (typischerweise präzisionsgedrehter Stahl oder Legierung, die Anforderungen an Druck und mechanische Belastung erfüllt). Das Material ist bearbeitet für eine präzise Passung um Kugel- und Bohrflächen, wodurch das Risiko von Lecks reduziert wird und eine gleichmäßige Kontaktfläche zur Bremsleitung gewährleistet ist. Die Oberflächenbehandlung in Anthrazit bietet Korrosionsbeständigkeit und ein gleichmäßiges Erscheinungsbild, ohne die mechanischen Toleranzen zu verändern.
• Kompatibilität: Entworfen für standgeflochtene Speed-Bremsleitungen mit 10 mm Nennquerschnitt und Bohrung von ca. 10,2 mm. Die Vario-Variante bietet Flexibilität beim Anschluss an Fittings, die Kugelköpfe von 18 mm akzeptieren. Geeignet für professionelle Mechaniker und erfahrene Motorradfahrer, die mit hydraulischen Bremssystemen arbeiten.

Technische Vorteile: Die geringe Länge (28 mm) in Kombination mit 20° Neigung/Lateralität ermöglicht enge Montagen, wenn Platzersparnis und eine präzise Winkelanpassung erforderlich sind. Präzisionsbohrung (10,2 mm) und Kugelköpfe von 18 mm sichern eine stabile mechanische Kontaktfläche und korrekte Funktion in Vario-Anschlüssen.

Identifikation: Der Hersteller ist JMP und die Teilenummer (MPN) ist 757.02.69. GTIN 4043981237078 ist mit dieser Variante verknüpft (Ringverbindung Vario TYP032 10 mm 20+20 anthrazit) und kann bei Bestellung oder Suche im Ersatzteilregister verwendet werden.

Montagehinweise: Montieren Sie die Verbindung gemäß den Anweisungen des Herstellers für das Bremssystem. Stellen Sie das korrekte Drehmoment bei der Montage und Nachspannen beim ersten Testlauf sicher und prüfen Sie auf Undichtigkeiten nach dem Druckaufbau. Die Oberflächenbehandlung erfordert keine besondere Behandlung, aber eine übliche Reinigung und Inspektion wird während des Services empfohlen.
