Ringfitting Variotyp020 10 Mm 20S Silber

Ringfitting Vario TYP020 10 mm 20° — beslag til stålflex / Speed Brake

Diese Ringfitting von JMP (MPN: 757.18.62, GTIN: 4043981245875) wurde für den Einsatz an hydraulischen Brems- und Kupplungsleitungen mit Vario-Enden entwickelt. Sie ist für Monteure und erfahrene Motorradhalter gedacht, die eine kompakte, geöhrte Befestigung von Stahlflex-Leitungen oder ähnlichen Fittings benötigen.

Funktion

• Zweck: Überträgt Belastung zwischen einer Stahlflex-Hydraulikleitung und einer festen Montage über eine Kugel-/Ringfitting, typischerweise in Verbindung mit Speed Brake- oder Vario-Systemen verwendet.
• Winkel: 20° seitliche Neigung, die eine platzsparendere Führung ermöglicht und Verdrehungen am Schlauch bei dichter Montage reduziert.
• Kugel-/Ringe: Kugelkopf-Durchmesser 18 mm Ø, der eine stabile Verbindung und gute Kontaktfläche beim Anschluss an entsprechende Komponenten sicherstellt.

Materialien und Eigenschaften

• Oberfläche: Silbern lackiert. Die Oberfläche bietet Korrosionsschutz und eine neutrale optische Erscheinung an sichtbaren Montagepunkten.
• Werkstoffwahl: Hergestellt aus Metall, geeignet für hydraulische Fittings — konzipiert, um Festigkeit und Bearbeitbarkeit bei Anpassung und Nachmontage zu kombinieren. (Spezifischer Legierungstyp wird in den Produktdaten nicht angegeben.)

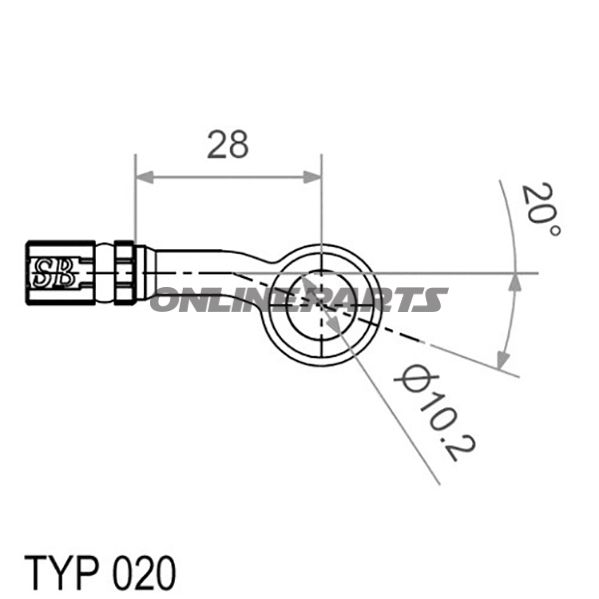

• Abmessungen: Bohrung Ø 10,2 mm, Gesamtlänge ca. 28 mm. Diese Maße sind relevant bei der Auswahl von Pres- oder Klemmentypen und bei der Anpassung an bestehende Anlagen.

Technische Details und Kompatibilität

• Bohrungsdurchmesser: 10,2 mm — prüfen Sie, ob der Außendurchmesser des Schlauchs oder Endstopfen zu dieser Bohrung passt.
• Kugelkopf: 18 mm Ø — muss zur Empfangsfläche oder Gegenmontage für korrekte Funktion passen.
• Winkel: 20° seitlich — bei engen Montageverhältnissen anwenden, wenn eine gerade Linie scharfe Biegungen verursachen würde.
• Länge: ca. 28 mm — relevant bei Berechnung freier Platzverhältnisse und der Platzierung der Fittings am Montagepunkt.
• Typische Anwendung: Speed Brake / Vario-Systeme und andere Stahlflex-Hydraulikleitungen, bei denen Ringfittings eingesetzt werden.

Praktische Montagehinweise

• Prüfen Sie, ob das vorhandene Schlauchende, Pressterrule oder Banjobolt zur Bohrungsdimension und zur Kugelfläche passt.
• Sicherstellen Sie das korrekte Anzugmoment und ggf. die Verwendung von Sicherungsmitteln gemäß den Herstelleranweisungen für hydraulische Verbindungen — Undichtigkeiten oder lose Verbindungen können zu Funktionsfehlern führen.
• Bei Austausch von Fittings empfohlen visuelle Kontrolle von Dichtungen und ggf. Ferrulen auf Verschleiß oder Verformung vor der Wiederverwendung.

Das Produkt ist unter der Marke JMP (MPN: 757.18.62) angegeben und eindeutig über GTIN 4043981245875 identifizierbar. Die Angaben zu Abmessungen und Winkel machen diese Fitting relevant bei Planung und Anpassung in bestehenden Hydrauliksystemen an Motorrädern.
