Ringfitting Variotyp020 10 Mm 20S Schwarz

Ringanschluss Vario TYP020 10 mm — Fitting für Stahlflex-Bremsschläuche

Produkt: Ringanschluss für Stahlflex-Bremsschläuche mit Vario-Geometrie. Die Marke JMP (MPN: 757.02.58, GTIN: 4043981236972) liefert einen kompakten, abgewinkelten Ringanschluss zur Montage an Scheibenbremsen und entsprechenden hydraulischen Systemen.

• Funktion: Der Ringanschluss verbindet hydraulische Schläuche mit Ringverbindungen (Banjo) oder Ähnlichem, während er gleichzeitig einen Seitenwinkel von 20° für eine korrekte Passung in engen Montageverhältnissen ermöglicht. Er ist dafür ausgelegt, hydraulischen Druck bei korrekter Montageleckfrei zu übertragen.

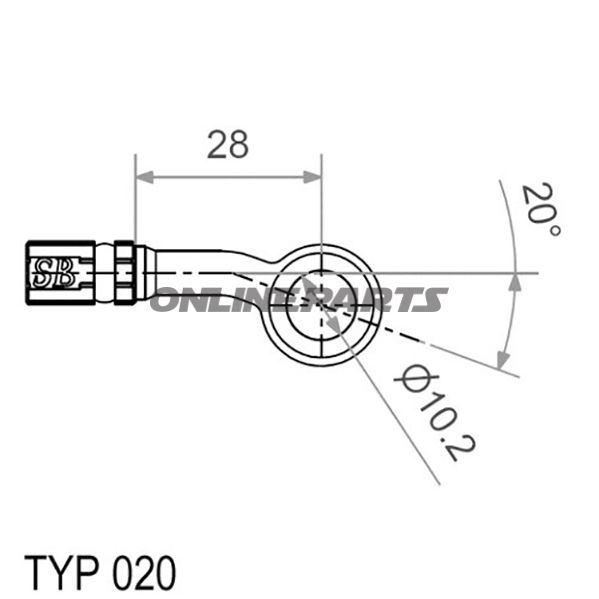

• Abmessungen und Geometrie:
  • Kugelkopfdurchmesser: 18 mm
  • Bohrungsdurchmesser: 10,2 mm (passt zu 10 mm Anwendung)
  • Winkel/Neigung: 20° seitlich
  • Länge: 28 mm
• Werkstoffauswahl und Oberfläche: Der Anschluss ist aus Materialien gefertigt, die für hydraulische Verbindungen an Motorrädern vorgesehen sind (typischerweise rostfreier Stahl oder hochfester Stahl mit Korrosionsschutz). Die Oberfläche ist schwarz lackiert/oberflächenbehandelt, um Korrosion zu reduzieren und eine einheitliche Ästhetik bei der Montage zu gewährleisten; die Behandlung kann Abnutzung und Montagespuren bei wiederholtem Demontieren verursachen.
• Kompatibilität: Entwickelt für Stahlflex-Vario-Leitungen und Speed-Bremsanwendungen. Bohrmaß und Kugelkopfdurchmesser müssen zum entsprechenden Banjo-Bolzen oder Fitting-Set passen — prüfen Sie MPN 757.02.58 gegen Ihre ursprünglichen Maße vor der Montage. Die Produkt-GTIN 4043981236972 kann zur schnellen Identifikation in Ersatzteilkatalogen verwendet werden.
• Technische Anwendung: Der Anschluss wird dort verwendet, wo eine feste Ringverbindung benötigt wird, der Schlauch jedoch um einen Winkel (20°) abweichen muss. Dies erleichtert eine korrekte Rohrführung, ohne den Schlauch oder Banjo-Bolzen übermäßiger Belastung auszusetzen, was dazu beiträgt, vorzeitige Materialermüdung oder Undichtigkeiten bei beweglichen oder engen Montagebereichen zu vermeiden.
• Montagehinweise:
  • Verwenden Sie passende Abdichtscheiben (falls erforderlich) und beachten Sie die vom Hersteller angegebenen Anzugmomente beim Anziehen des Banjo-Bolzens.
  • Vergleichen Sie Bohrmaß- und Kugelkopfdurchmesser mit dem Originalgerät, bevor Sie das Bauteil verwenden, um eine dichte Verbindung sicherzustellen.
  • Bei Austausch von Fittings visuelle Inspektion von Schlauchenden und Umlaufteilen auf Korrosion oder Verformung empfehlen.

Identifikation: Das Produkt wird unter JMP verkauft und ist mit der Hersteller-Nummer (MPN) 757.02.58 und GTIN 4043981236972 gekennzeichnet, was die Suche nach technischen Daten oder Querverweisen in Ersatzteilkatalogen erleichtert.

Hinweis: Die Beschreibung konzentriert sich auf technische Details und Montageanwendung. Bei konkreten Fragen zur Materialangabe (z. B. Roststahl-AISI-Typ) oder Zertifikaten (z. B. DOT/ECE) wird empfohlen, den Anbieter zu kontaktieren oder das technische Datenblatt des Produkts zu prüfen.
