Ringfitting Variotyp020 10 Mm 20S Gold

Ringfitting Vario TYP020 10 mm, 20° Seitenwinkel — Fittings für Stahlfaden-Schlauchleitungen Speed

Dieses Ringfitting von JMP (MPN: 757.02.59, GTIN: 4043981236989) ist ein kompaktes Fitting, das zum Anschluss von Stahlfaden-Bremsleitungen (Speed/Steelflex) mit Vario-Geometrie vorgesehen ist. Es ist für den Einsatz in hydraulischen Bremssystemen konzipiert, bei denen ein präziser Winkel und eine zuverlässige mechanische Verbindung erforderlich sind.

Funktion

• Das Fitting dient dazu, eine mechanische und hydraulische dichte Verbindung zwischen Bremsleitung und Anschlussstelle zu schaffen und gleichzeitig eine korrekte Winkelanpassung bei der Montage sicherzustellen.
• Die Vario-Formgebung ermöglicht den Einsatz von Fittings in engen oder winkelabhängigen Montagepunkten, an denen ein gerades Fitting nicht platziert werden kann.

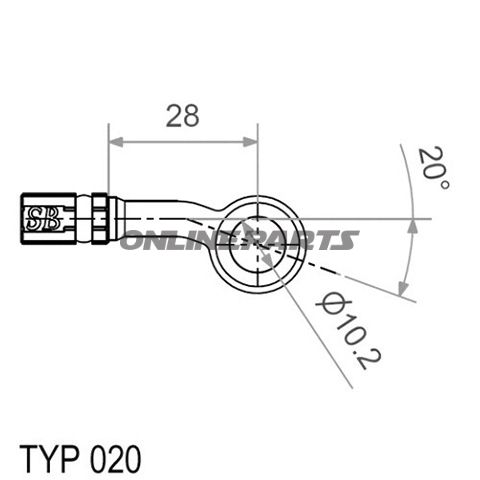

Technische Eigenschaften

• Kugelkopfdurchmesser: 18 mm — Kugelenden werden typischerweise für Verbindungen mit Banjo- oder Kugelgelenk-Schnittstellen verwendet.
• Durchgangsbohrung: 10,2 mm — geeignet für Schläuche und Rohrdurchmesser um ca. 10 mm nominell.
• Seitenwinkel/Einstrahlung: 20° — sorgt für eine feste Winkelabführung bei Vario-Lösungen.
• Länge: 28 mm — kompakte Bauweise für Montage in engen Räumen.
• Farbe/Oberfläche: Gold — typischer Oberflächenschutz gegen Korrosion und zur visuellen Abstimmung mit anderen Komponenten.

Werkstoffwahl und Eigenschaften

Der Werkstoff des Fittings wird im Produktdatenblatt nicht explizit angegeben, aber Fittings für Stahlfaden-Bremsleitungen werden üblicherweise aus Legierungen oder Stahl mit korrosionsschützender Oberflächenbehandlung hergestellt. Die goldene Farbe deutet auf eine Oberflächenbehandlung hin (z. B. Verzinnung oder Vergoldung/Tonierte Passivierung), die die Korrosion und Reibung gegenüber verbundenen Metalloberflächen reduziert. Die kompakte Länge und die präzise Bohrung deuten auf eine präzise Bearbeitung hin, um hydraulische Dichtheit und mechanische Passform zu gewährleisten.

Kompatibilität und Anwendung

• Entwickelt für Stahlfaden-Bremsleitungen (Speed/Steelflex) mit Vario-Konnektorprofil.
• Eignet sich für Montage, bei der ein 20° Seitenwinkel für korrekte Schlaufenführung oder Freiraum erforderlich ist.
• Wird von Mechanikern und erfahrenen Motorradfahrern verwendet, die eine präzise Passform in Brems- oder Hydraulikinstallationen benötigen.

Montagehinweise

• Stellen Sie sicher, dass Schlauch und Fittings sauber und frei von Verunreinigungen sind, bevor Sie Zusammenbauen — Hydrauliksysteme reagieren empfindlich auf kleine Partikel.
• Überprüfen Sie, dass Bohrung und Innendurchmesser zum konkreten Schlauch- oder Rohrdurchmesser passen (mit 10,2 mm angegeben).
• Verwenden Sie das richtige Drehmoment und ggf. Dichtkomponenten gemäß den Anweisungen des Herstellers beim Zusammenbauen, um Leckagen zu vermeiden.

Identifikation

Das Produkt ist mit der Marke JMP, Modellnummer MPN 757.02.59 und globaler GTIN 4043981236989 gekennzeichnet. Diese Informationen sind bei der Suche nach kompatiblen Fittings oder bei Nachbestellung hilfreich.

Wenn Sie bestätigen möchten, welches Material, welche Oberflächenbehandlung oder welche Kompatibilität mit einem bestimmten Motorradmodell vorhanden ist, können zusätzliche technische Daten vom Hersteller oder ein Prüfitting vor der endgültigen Montage empfohlen werden.
