Ringfitting Variotyp020 10 Mm 20S Anthrazit

Ringmontage Vario TYP020 10 mm, 20° seitliche Ausrichtung — Befestigung für stahlgeflochtenes Brems Schlauchsystem

Produktübersicht: Diese Ringmontage (JMP, MPN 757.02.61, GTIN 4043981236996) ist eine mechanische Fittings-Befestigung, vorgesehen für Vario/Speed-Bremssysteme mit stahlgeflochtenem (Stahlflex) Brems-Schlauch. Sie dient als Verbindungs- und Orientierungspunkt zwischen Brems-Schlauch und Komponenten, wo ein präziler Winkel und eine sichere mechanische Befestigung erforderlich sind.

• Anwendung: Entwickelt zur Montage von Stahlflex-Bremsenschläuchen in Systemen mit variierendem Rohrführungbedarf, wobei ein 20° seitlicher Winkel für korrekte Führung und Freiraum erforderlich ist.

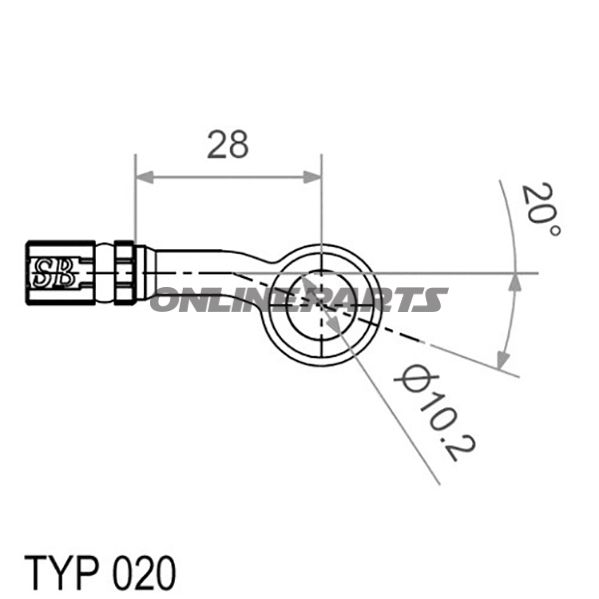

• Abmessungen und Form: Kugelhut-Durchmesser 18 mm; Loch Ø 10,2 mm; Gesamtlänge 28 mm; Winkel/Neigung: 20° seitliche Ausrichtung.
• Farbe und Oberfläche: Antzit (dunkelgrau) Oberfläche, typischerweise verwendet, um Befestigungen in dunkleren Bauteilbereichen anzupassen oder zu tarnen.

Funktionale Eigenschaften:

• Gekippte Formgebung (20°) ermöglicht kontrollierte Umleitung des Bremsenschlauchs, ohne scharfe Biegungen zu erzeugen, wodurch der Verschleiß oder Kinking reduziert wird.
• Der Kugelhut von 18 mm bietet eine stabile Kontaktfläche für Fittings oder Kugelgelenke, je nach Anwendung, und gewährleistet korrekte Positionierung unter Vibration und Belastung.
• Das Loch von 10,2 mm ist dimensioniert, um Standardbolzen/Achsen in Vario-Anwendungen aufzunehmen; prüfen Sie immer Bolzengröße und Toleranzen in Ihrem System vor der Montage.

Materialwahl und Eigenschaften:

• Die Befestigung ist für den Einsatz mit stahlgeflochtenen Bremsenschläuchen vorgesehen, was eine Materialauswahl und Verarbeitung signalisiert, die mechanischer Belastung und Kontakt mit der Umgebung des Bremssystems standhält. Die antzitfarbene Oberflächenbeschichtung schützt vor Korrosion und minimiert reflektiertes Licht in Installationsbereichen.
• Die Materialeigenschaften eignen sich für die Anforderungen von Bremssystemen: dimensionsstabile Struktur, Verschleißfestigkeit und Korrosionsbeständigkeit. Wie bei allen Bremsenkomponenten sollte das richtige Drehmoment der Befestigungselemente sichergestellt und gegebenenfalls korrosionsbeständige Scheiben/Bolzen verwendet werden.

Kompatibilität und Installation:

• Geeignet für Vario- und Speed-Bremsanwendungen, typischerweise in Motorrad- und Spezialfahrzeuginstallationen, wo eine 10 mm Schlauchverbindung und eine 20° seitliche Ausrichtung erforderlich sind.
• Prüfen Sie MPN 757.02.61 gegen die technischen Zeichnungen des Herstellers, um vollständige Kompatibilität mit Ihrem spezifischen Bremsenschlauch und Montagepunkten sicherzustellen. Verwenden Sie geeignete Verriegelungs- oder Sicherungsmethoden bei der Montage, um ein Lösen durch Vibration zu verhindern.

Sicherheit und Wartung:

• Als Teil eines Bremssystems beeinflusst diese Befestigung direkt die Funktion des Systems. Nach der Montage sollte das Bremssystem auf Lecks, korrekte Führung und Funktionstests gemäß den Anweisungen des Herstellers überprüft werden.
• Vermeiden Sie Kratzer oder Verformungen des Loches und der Kugelflächen während der Installation, da dies Passung und Langzeithaltbarkeit beeinträchtigen kann.

Identifikation: Das Produkt ist als JMP gekennzeichnet, mit der Fertigungsnummer (MPN) 757.02.61 und GTIN 4043981236996. Diese Codes können bei Ersatzteilabfragen, technischen Datenblatt-Suchen oder bei Anfragen beim Lieferanten für weitere Montagedetails verwendet werden.

Hinweis: Diese Beschreibung ist technisch orientiert und richtet sich an Mechaniker und Personen, die mit Bremssystemen vertraut sind. Stellen Sie sicher, dass Sie stets geltende Sicherheitsverfahren und Herstelleranweisungen bei Montage und Wartung befolgen.
