Ringfitting Variotyp019 10 Mm 90 Silber

Ringfitting Vario TYP019 10 mm, 90° – beslag für Stahlflex-Bremsschläuche

Diese Ringfitting von JMP (MPN: 757.18.54, GTIN: 4043981245868) ist ein mechanischer Halter, der für die Verbindung von Stahlflex-Vario-Bremsschläuchen vorgesehen ist. Das Produkt besteht aus silberfarbenem Material und ist für Anwendungen konzipiert, bei denen ein 90°-Winkel und kompakte Abmessungen erforderlich sind, beispielsweise bei Motorradbremsen und ähnlichen hydraulischen Kreisläufen.

• Funktion: Der Halter fungiert als Endstück für Speed-Bremsschläuche (Vario), wobei die kugelförmige Geometrie eine kontrollierte Schnittstelle zum Anschlusspunkt bietet. Die Ringfitting sorgt für mechanische Befestigung und korrekte Positionierung des Bremschlaufs im 90°-Winkel.

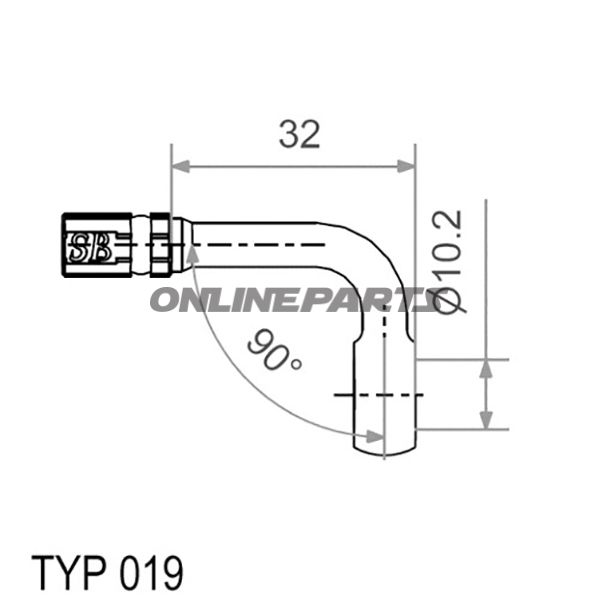

• Abmessungen und Geometrie:
  • Kugelkopfdurchmesser: 18 mm Ø
  • Bohrung/innendurchmesser bei Montage: ca. 10,2 mm
  • Winkel/Haltung: 90°
  • Gesamtlänge: 32 mm
  • Farbe/Oberfläche: silber
• Material und Eigenschaften: Speziell geeignet für Stahflex-Bremsschläuche; die Materialwahl ist an die mechanischen Anforderungen an Festigkeit und Korrosionsbeständigkeit unter normalen Betriebsbedingungen angepasst. Die silberfarbene Oberflächenbehandlung verleiht Ästhetik und eine grundlegende Schutzschicht gegen Korrosion. Das Produkt ist nicht als Kunststoff- oder Weichmacher-Material ausgewiesen — es handelt sich um ein festes Metall-Beslag, das für mechanische Montage vorgesehen ist.
• Kompatibilität: Passt zu Vario-Stil Speed-Bremsschläuchen mit äußeren Abmessungen, die der Bohrung von 10,2 mm und Kugel-/Anschlussstandard entsprechen, wie sie an ähnlichen Bremshebeln und Anschlüssen verwendet werden. Prüfen Sie immer Maße gegen vorhandene Fittings und Schlauchenden vor der Montage, um Passform und Dichtheit sicherzustellen.
• Anwendung: Geeignet für den Einsatz bei der Verbindung von Bremsschläuchen an Motorrädern und Fahrzeugen mit hydraulischen Bremssystemen, bei denen Belastung durch Biegung und eine präzise Positionierung des Schlauchs erforderlich sind. Die Montage sollte von qualifiziertem Personal oder mit geeigneten Werkzeugen durchgeführt werden, um eine korrekte Zusammensetzung und Dichtheit zu gewährleisten.
• Identifikation: Das Produkt ist als JMP-Hersteller markiert. MPN 757.18.54 und GTIN 4043981245868 können beim Einkauf, bei Ersatzteilbestellungen oder bei der Kompatibilitätsprüfung in Ersatzteil-Datenbanken verwendet werden.

Hinweise zur Montage und Prüfung: Überprüfen Sie Bohr- und Laufleisten vor der Montage auf Beschädigungen und Verunreinigungen. Verwenden Sie die korrekten Drehmomentwerte und gegebenenfalls Dichtkomponenten, wie vom Schlauch- oder Fahrzeughersteller angegeben. Falls Unsicherheit über die Kompatibilität besteht, messen Sie das vorhandene Fitting gegen die angegebenen Dimensionen (Kugel Ø 18 mm, Bohrung 10,2 mm, Länge 32 mm, 90° Winkel).

Technische Referenzen (integriert): JMP 757.18.54, GTIN 4043981245868 – Ringfitting Vario TYP019 10 mm 90, silber.
