Ringfitting Variotyp019 10 Mm 90 Schwarz

Ringfitting Vario TYP019 10 mm, 90° Winkel — Befestigung für Stahlseil-Bremsleitungen

Dieses Produkt ist eine Ringbefestigung für Vario-/Speed-Bremsen mit Stahlseil-Bremsleitung, konzipiert, um das Ende einer Bremsleitung in einem 90°-Winkelpunkt zu verbinden und zu halten. Es wird hergestellt und vermarktet unter der Marke JMP, Modellnummer (MPN) 757.23.99, und international mit GTIN 4043981246445 identifiziert.

Funktion und Anwendung

• Funktioniert als Abschlussbefestigung für Stahlseil-Bremsleitungen (Speed/Sport-Bremsen), wo eine präzise Winkel- und Kugelverbindung erforderlich ist.
• Schafft eine kompakte 90°-Auslassung von der Leitung, was bei beengten Montageplätzen oder wenn die Leitung dicht an eine Halterung oder Zylinder geführt werden muss, praktisch ist.
• Die Kugelköpfe ermöglichen eine gewisse Beweglichkeit und eine korrekte Positionierung am Verbindungsunkt, um Belastungen auf die Leitung zu minimieren.

Materialien und Bauweise

• Die Halterung ist aus Metall gefertigt mit einer schwarz beschichteten Oberfläche, die Korrosionsbeständigkeit in normalen Betriebsumgebungen bietet. Die schwarze Farbe ist sowohl ästhetisch als auch praktisch in Anwendungen, bei denen Sichtbarkeit und Reflexion minimiert werden sollen.
• Der Kugelkopf hat einen Durchmesser von 18 mm, dimensioniert für den Einsatz mit Standard-Kugelverbindungen für Bremskomponenten.
• Bohrloch ist angegeben mit 10,2 mm, entsprechend Komponenten und Bolzen um ca. 10 mm-Dimension und ermöglicht toleranznahes Spiel bei korrekter Montage.

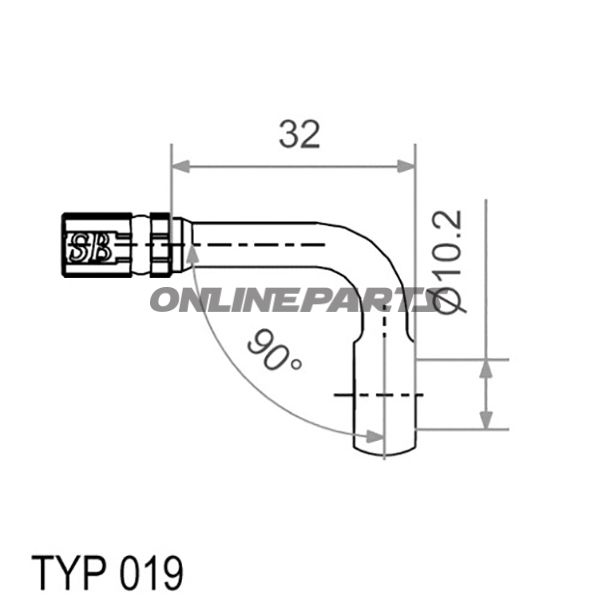

Dimensionen und technische Daten

• Winkel: 90° (feste Winkelverhältnisse für die Leitungsführung)
• Bohrloch: 10,2 mm
• Kugelkopf Ø: 18 mm
• Länge: 32 mm
• Farbe/Oberfläche: schwarz

Kompatibilität und Montagehinweise

• Passend für Stahlseil-Vario/Spped-Bremsleitungen, bei denen eine Ringbefestigung mit 10 mm Anschlussmaße erforderlich ist. Prüfen Sie, dass der äußere Durchmesser der Leitung und die Passform der Fittings mit dem Bohrloch und der Kugelfläche vor der Montage übereinstimmen.
• Bei der Montage wird ein korrektes Anzugsmoment der anschließenden Bolzen empfohlen und die Verwendung geeigneter Dicht- oder Verriegelungsmittel, wo nötig, um Leckagen oder Lockerungen bei Vibrationen zu vermeiden.
• Geeignet für Mechaniker und erfahrene Motorradfahrer, die hydraulische Bremsbahnen montieren oder warten und eine kompakte 90°-Lösung wünschen.

Weitere Informationen

• Die Produkt-MPN (757.23.99) und die Marke JMP können zur Querverfolgung in Ersatzteilkatalogen und bei Bestellungen verwendet werden, um die richtige Variante sicherzustellen.
• GTIN 4043981246445 ermöglicht die eindeutige Identifikation dieses Artikels in Warendisplays und Lieferantensystemen.

Wenn Sie Informationen zu kompatiblen Leitungen, Montageplänen oder empfohlenen Anzugsmomenten benötigen, können Sie das Modell des Motorrads und das Baujahr angeben, dann kann eine spezifische Montageanleitung hinzugefügt werden.
