Ringfitting Variotyp017 10 Mm 70 Schwarz

Ringverbindung Vario TYP017 10 mm, 70°-Winkel — Fittings für Hydraulik- und Bremsleitungen

Produkt: Ringverbindung Vario TYP017 in Schwarz von JMP (MPN: 757.02.54, GTIN: 4043981236934). Diese Fitting ist zur Montage in hydraulischen Systemen vorgesehen, beispielsweise an Stahlflex- oder Speed Brake-Linien von Motorrädern, wo eine präzise Winkelanpassung und eine dichte Verbindung erforderlich sind.

Funktion und Anwendung

Der Fitting fungiert als Endstück für hydraulische Rohre, wobei er eine mechanische und dichte Verbindung zwischen Rohr und Bauteil (z. B. Bremszange oder Hauptbremszylinder) herstellt. Die ringförmige Anschlussebene zusammen mit dem Kugelhals gewährleistet eine einfache Justierung während der Montage und reduziert Spannungen im Rohrsystem durch Winkelentlastung.

Technische Details

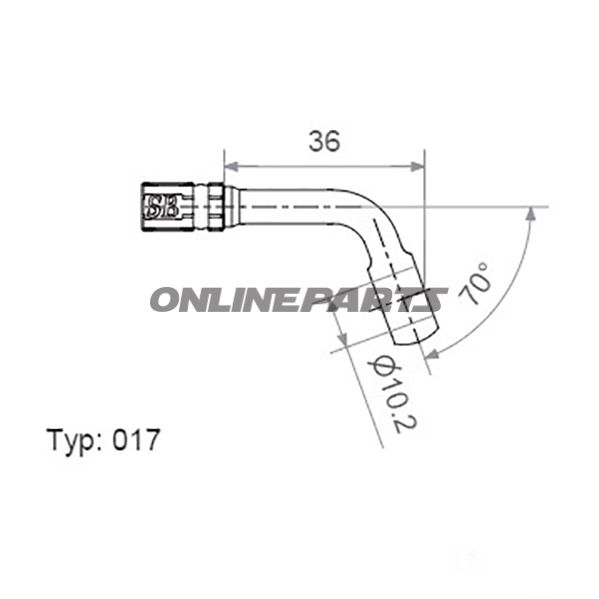

• Kugelhalsdurchmesser: 18 mm Ø — die Kugeloberfläche sorgt für eine dichte und bewegliche Fläche zum entsprechenden Gegenstück.
• Durchlass (Rohranschluss): 10,2 mm — passt zu 10 mm Rohrführungen/Einsetzen.
• Winkel/Neigung: 70° — um die Austrittsrichtung des Rohrs zu ändern, ohne scharfe Bögen zu erzeugen.
• Länge: 36 mm — Gesamtlänge von der Rückkante der Ringverbindung bis zur Kugeloberfläche.
• Farbe/Oberfläche: Schwarze Oberflächenbehandlung, typischerweise korrosionsschützende Beschichtung. Die Farbe ist bei sichtbarer Montage relevant und für die Kompatibilität mit weiterem Zubehör.

Werkstoffauswahl und Eigenschaften

Produkte von JMP wie diese Ringverbindung werden üblicherweise aus Stahl gefertigt und mit einer Oberflächenbehandlung versehen, die Korrosion und Verschleiß widersteht. Stahl bietet die notwendige mechanische Festigkeit, um hydraulischem Druck und den mechanischen Belastungen durch Montagemoment und Vibration standzuhalten. Die schwarze Oberfläche deutet auf eine Passivierung oder Lackierung hin, die Korrosion reduziert und ein neutrales, professionelles Aussehen bietet.

Kompatibilität und Installation

• In der Regel für den Einsatz mit 10 mm Rohr/Einsetzen (Bohrung 10,2 mm) geeignet und kompatibel mit Stahlflex-/Speed Brake-Linien, wobei eine 18 mm Kugelfläche vom Gegenstück akzeptiert wird.
• 70°-Winkel eignet sich, wenn das Rohr mit markanter, aber kontrollierter Neigung geführt werden soll, ohne Schlauch/Kabel scharf zu knicken.
• Bei der Montage: Prüfen Sie Passung zwischen Kugelfläche und Empfängersitz und verwenden Sie das korrekte Drehmoment gemäß den Herstellerangaben, um Verformungen oder Undichtigkeiten zu vermeiden.

Identifikation

Das Produkt wird unter der Marke JMP geliefert und kann anhand der MPN 757.02.54 sowie GTIN 4043981236934 identifiziert werden. Diese Nummern sind bei Einkauf, Ersatzteilabgleich oder bei Anfragen an den Lieferanten/Hersteller zu technischen Daten und Kompatibilität hilfreich.

Hinweise für den Benutzer

• Überprüfen Sie immer die innere Bohrung und äußeren Abmessungen gegen das Rohr/Sitz, das montiert werden soll, damit Passform und Dichtung korrekt sind.
• Vermeiden Sie Annahmen über die Verpackungsmenge; die Produktbeschreibung bezieht sich auf das einzelne Ringfitting und nicht auf Großhandelsverpackungen.
• Bei Unklarheiten zur Kompatibilität mit bestimmten Bremskomponenten wird empfohlen, MPN/GTIN zu vergleichen oder den Lieferanten mit Angaben zum vorhandenen Gegenstück zu kontaktieren.
