Ringfitting Variotyp017 10 Mm 70 Edelstahl

Ringfitting Vario TYP017 10 mm, 70° — rostfreier Fitting für Stahlflex/Bremsleitung

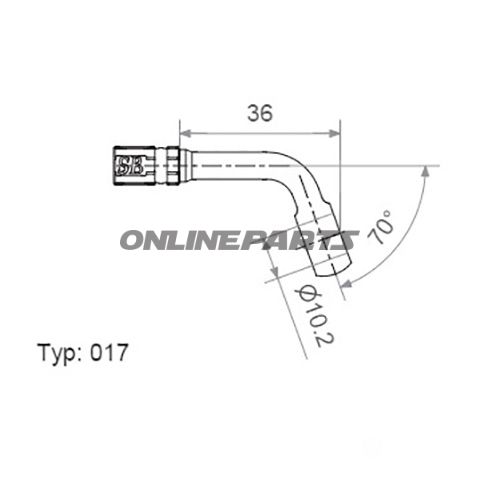

Produktübersicht: Diese Ringfitting Vario TYP017 von JMP (MPN: 757.04.00, GTIN: 4043981238259) ist eine Offenbarung für Arbeiten mit Stahlgeflecht-Brems- und Steuerleitungen, bei denen korrekte Passform und Materialqualität wichtig sind. Die Fitting ist aus rostfreiem Stahl gefertigt und für Systeme vorgesehen, die eine Bohrung von 10 mm verwenden (angegeben 10,2 mm) und Kugelköpfe mit 18 mm Durchmesser nutzen. Sie verfügt über eine 70°-Geometrie und eine Gesamtlänge von 36 mm.

Funktion und Anwendung: Das Ringfitting fungiert als Verbindungs- und Endfitting für Stahlgeflechtd Brems- oder Speed-Bremsleitungssysteme (oft als Stahlflex oder Vario-Litze bezeichnet). Es dient der mechanischen Befestigung des Kabelendes und überträgt Bewegung/Drück auf die montierte Anlage (z. B. Bremsarm oder verstellbare Halterung). Der 70°-Winkel ermöglicht das Platzieren von Rohrverbindungen in beengten Montagebedingungen, bei denen gerade Fittings Konflikte mit umliegenden Komponenten verursachen würden.

Materialien und Eigenschaften:

• Rostfreier Stahl: Das Fitting besteht aus rostfreiem Stahl, was guten Korrosionsschutz und mechanische Abriebfestigkeit in Motorradumgebungen unter feuchten Straßenbedingungen bietet. Rostfreier Stahl im Vergleich zu herkömmlichem Stahl reduziert das Risiko galvanischer Korrosion bei Kontakt mit anderen Metallen, solange die Materialkompatibilität bei der Montage bewertet wird.
• Kugelkopf 18 mm: Kugelköpfe von 18 mm gewährleisten stabile mechanische Kontaktaufnahme in Anwendungen, die eine präzise passgenaue Kugelverbindung oder Augenauflage erfordern.
• Bohrung 10,2 mm: Die angegebene Bohrgröße von 10,2 mm ist für 10-mm-Kabelklassen vorgesehen und lässt Spielraum für Toleranzen an Kabelenden und eventueller Ummantelung.
• Länge 36 mm: Gesamtlänge von 36 mm sorgt für eine kurze und kompakte Montage, nützlich in engen Installationsräumen.

Technische Vorteile für Werkstätten:

• Robuste Herstellung aus rostfreiem Stahl mit konsistenter Abmessung — geeignet für wiederholte Wartungseingriffe.
• 70°-Geometrie reduziert den Bedarf an zusätzlichen Adaptern oder drehbaren Halterungen in vielen Standardinstallationen.
• Standardisierte Bohr- und Kugeldimensionen machen ihn kompatibel mit gängigen Stahlflex-Systemen und Fittings derselben Klasse.

Kompatibilität und Montagehinweise:

• Entworfen für Stahlgeflecht-/Stahlflex Vario-Litze mit ca. 10 mm Querschnitt. Prüfen Sie den äußeren Durchmesser der Kabelummantelung, da die 10,2 mm Bohrangabe Toleranzen einschließt.
• Geeignet für Anwendungen, die eine Kugel/Auge mit 18 mm äußeren Durchmesser erfordern.
• Bei der Montage korrekte Drehmoment und ggf. Verwendung von Befestigungsmitteln gemäß Herstelleranweisungen für das Gesamtsystem; prüfen Sie auch Materialkombinationen (z. B. Aluminium gegenüber rostfreiem Stahl), um galvanische Einflüsse im Laufe der Zeit zu vermeiden.

Identifikation: Das Produkt wird unter der Marke JMP vermarktet und ist über die Herstellernummer 757.04.00 erhältlich. GTIN 4043981238259 kann für Lager-, Einkaufs- und Systemidentifikation verwendet werden.

Hinweise: Angaben zu Kugelköpfen, Bohrungen, Winkel und Länge sind entscheidend für eine korrekte Ersatzbestellung. Wenn Unsicherheiten hinsichtlich der Kompatibilität mit bestehenden Systemen bestehen, messen Sie vorhandene Fittings und Kabel vor der Bestellung.
