Ringfitting Variotyp017 10 Mm 70 Chrom

Ringfitting Vario TYP017 10 mm, 70° — Chrom zu Hydraulik- und Stahflex-Verbindungen

Diese Ringfitting von JMP (MPN: 757.02.57, GTIN: 4043981236965) ist ein abgeknickter Ring- oder Banjo-Fitting, konzipiert für den Einsatz an Hydraulikschläuchen und Stahflex-Leitungen, z. B. für Brems- oder Kupplungssysteme an Motorrädern. Er bietet eine kompakte 70°-Winkelverbindung mit Kugelhauptfläche für eine korrekte Sitzfläche und Steuerung der Schlauchführung.

• Funktion: Die primäre Funktion des Fittings besteht darin, eine dichte, mechanische Verbindung zwischen Hydraulikleitung und Komponente (z. B. Bremszylinder, Hauptbremszylinder oder Ventile) herzustellen, während die Schlauchführung durch einen präzisen 70°-Winkel verändert werden kann, um scharfe Biegungen oder unerwünschte Belastung im Schlauch zu vermeiden.

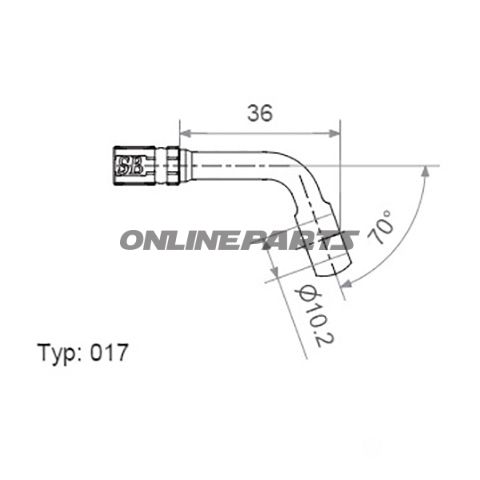

• Geometrie: Kugelkopfdurchmesser: 18 mm. Bohrung: ca. 10,2 mm, entspricht einem 10 mm Schlauch/Leitung. Gesamtlänge: 36 mm.
• Material und Oberfläche: Gefertigt aus rostfreiem Stahl oder einer ähnlichen Legierung mit verchromter Oberfläche (Chromfarbe). Die Materialwahl sorgt für gute mechanische Festigkeit und Korrosionsbeständigkeit unter normalen Straßen- und Wetterbedingungen; die Chrombeschichtung verbessert Verschleiß- und ästhetische Widerstände, erfordert jedoch die gleiche Pflege wie andere glänzende Metallteile, um Korrosionsangriffe in aggressiven Umgebungen zu vermeiden.
• Kompatibilität: Die Abmessungen (Kugel Ø 18 mm, Bohrung 10,2 mm) machen die Fitting-Eignung primär für 10 mm Hydraulik-/Stahlflex-Lösungen geeignet. Passt zu Anwendungen, bei denen ein 70°-Winkel für eine korrekte Leitungsführung erforderlich ist. Prüfen Sie immer Gewindeart und Abdichtflächen gegen vorhandene Bauteile vor der Montage.
• Dichtungen und Montage: Die Kugeloberfläche sorgt für eine flache Sitzfläche gegen das passende Gegenstück (Banjo, Adapter oder Port). Die Anzugsdrehmomente und die Verwendung der richtigen Dichtung oder Kupferdichtung hängen von den Spezifikationen des Systems ab — folgen Sie den Anweisungen des Herstellers zu Moment und zum Austausch von Dichtungen bei der Neuinstallationen.

Praktische Vorteile für Mechaniker: Die abgewinkelte Konfiguration ermöglicht eine sauberere und platzsparendere Schlauchführung in engen Bereichen rund um Rahmen, Zylinder oder Hauptbremszylinder. Die verchromte Oberfläche erleichtert die Inspektion und sorgt für eine einheitliche Optik mit anderen sichtbaren Metallteilen.

Spezifikationen (Übersicht):

• Produkt: Ringfitting Vario TYP017
• Größe: 10 mm Bohrung (10,2 mm angegeben), Kugel Ø 18 mm
• Winkel: 70°
• Länge: 36 mm
• Oberfläche: chromfarbig (verchromt)
• Marke: JMP
• MPN: 757.02.57
• GTIN: 4043981236965

Hinweise zur Montage: Wählen Sie die passende Dichtung und das Nachanzugsmoment sorgfältig. Entfernen Sie keine Standarddichtungen oder beschädigte Abdichtflächen. Wenn das Fitting in Bremssystemen verwendet wird, muss das gesamte System nach korrekter Montage entlüftet werden; Beachtung der Herstelleranweisungen wird empfohlen.
