Ringfitting Variotyp017 10 Mm 70 Anthrazit

Ringfitting Vario TYP017 10 mm, 70° Neigung — Fitting für Brems- und Ölleitungen

Produktübersicht: Diese Ringfitting von JMP (MPN: 757.02.56, GTIN: 4043981236958) ist eine angeschrägte Metallkupplung, die für hydraulische flexible Führungsleitungen wie Stahlflex-Brems- oder Ölleitungen vorgesehen ist. Sie wird verwendet, wenn eine 10 mm Leitung mit einer Kugel-/Ringverbindung verbunden werden soll und eine präzise Bohrung sowie Winkel für eine korrekte Passform erforderlich sind.

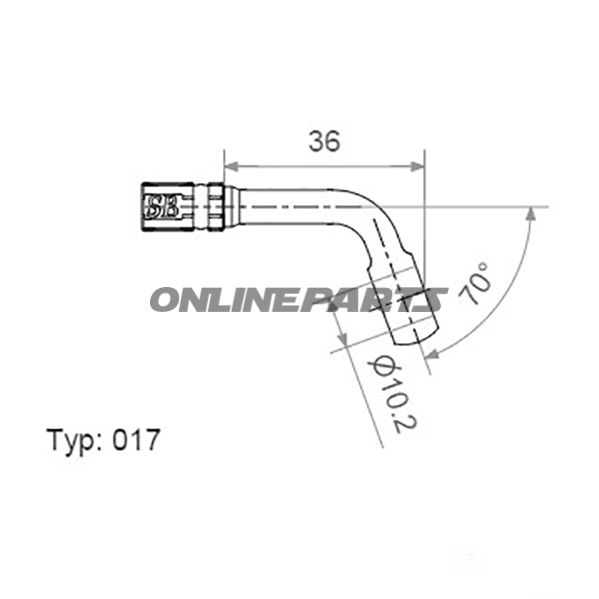

• Kugelkopf: 18 mm Durchmesser.
• Bohrung: 10,2 mm (passt zu 10 mm Leitungsdimensionen).
• Winkel / Neigung: 70° für optimierten Winkel zwischen Leitung und Montagesfläche.
• Länge: 36 mm.
• Farbe/Oberfläche: anthrazit (matte, korrosionsbeständige Oberflächenbeschichtung).

Funktion und Anwendung: Die Ringfitting fungiert als Abschlussstück an flexiblen Hydraulikleitungen, wo sie eine mechanisch dichte und formstabile Verbindung zu einer flachen Nut oder Ringoberfläche herstellt. Das kugelförmige Ende (Ø 18 mm) sorgt für eine korrekte Sitzeinstellung in der zugehörigen Ring- oder Abdeckkappe, während der Bohrungsdurchmesser von 10,2 mm eine ordnungsgemäße Durchführung des standardmäßigen 10 mm Innenmaßes an Schläuchen oder Rohrenden ermöglicht. Der Winkel von 70° macht die Komponente für enge Installationen geeignet, bei denen die Leitung ohne scharfe Knicke gebogen werden muss.

Werkstoffauswahl und Eigenschaften: Der primäre Werkstoff des Bauteils ist Stahl mit einer anthrazitfarbenen Oberflächenbehandlung. Stahl bietet die notwendige mechanische Festigkeit und Widerstand gegen Verformung beim Anziehen. Die Oberflächenbehandlung schützt vor Korrosion und Verschleiß in anspruchsvollen Umgebungen, während die Farbe Blendung in installierten Positionen reduziert. Das kugelkopf- und Bohrfunktion-Design ist maschinell bearbeitet, um enge Toleranzen und eine gleichmäßige Passform zu gewährleisten.

Kompatibilität und Montage: Die Ringfitting ist für den Einsatz an Stahlflex- oder ähnlichen hydraulischen Leitungen mit äußeren/inneren Abmessungen geeignet, die der 10 mm-Bohrung entsprechen. Sie passt dort, wo das Gegenstück des Systems eine 18 mm Kugelseite und einen 70°-Winkel akzeptiert. Bei der Montage wird eine korrekte Vorspannung und die Verwendung kompatibler Dichtungen oder Flansche gemäß den Spezifikationen des hydraulischen Systems empfohlen. Überdrehen kann die Kugelfläche verformen und die Dichtheit beeinträchtigen; verwenden Sie eine Drehmomentschlüssel nach den Anweisungen des Herstellers für das konkrete System.

Vorteile für den Mechaniker:

• Präzisionsbearbeitete Kugel-Ende für gleichmäßiges Sitzen und Dichtheit.
• 70° Winkel erleichtert die Installation in engen Bereichen ohne scharfe Faltungen des Schlauchs.
• Stahlmaterial mit korrosionsschutzender anthrazitfarbener Oberfläche erhöht die Haltbarkeit in exponierten Umgebungen.
• Rückverfolgbarkeit über JMP-Branding, MPN 757.02.56 und GTIN 4043981236958 für Lagerverwaltung und Nachbestellung.

Qualitäts- und Identifikationsinformation: Das Produkt ist unter der Marke JMP gekennzeichnet, wodurch es über die Teilenummer (MPN 757.02.56) und dem globalen Barcode (GTIN 4043981236958) in Ersatzteil-Datenbanken nachverfolgt werden kann. Diese Referenzen werden typischerweise in den Beschaffungssystemen der Werkstatt und in der Dokumentation verwendet, um die richtige Teilenwahl sicherzustellen.

Hinweise: Überprüfen Sie stets Abmessungen und Gegenmontage gegen die ursprünglichen Spezifikationen des Fahrzeugs oder die Anforderungen des Schlauchlieferanten, bevor Sie montieren. Diese Beschreibung konzentriert sich auf technische Eigenschaften und Materialwahl; die Wahl des passenden Dichtungsmaterials und das Anzugsdrehmoment hängen vom konkreten Hydrauliksystem ab und sollten gemäß der Systemdokumentation befolgt werden.
