Ringfitting Variotyp014 10 Mm 45 Schwarz

Ringpassfitting Vario TYP014 10 mm, 45° — Fittings fürstahlgeflochtene Bremsleitung

Diese Ringpassfitting von JMP (MPN: 757.02.49, GTIN: 4043981236897) ist für den Einsatz an stahlgeflochtenen Bremsleitungen mit Vario-Anschluss konzipiert, bei dem kompakte Geometrie und präzenter Winkel erforderlich sind. Sie wird typischerweise bei der Montage von Speed-Bremsen oder anderen hydraulischen Schaltungen an Motorrädern verwendet, wo ein 45° Winkel und ein kleinerer Bohrdurchmesser die Montage platzsparender und betriebssicherer machen.

• Funktion: Die Ringpassfitting verbindet das Endstück einer stahlgeflochtenen Bremsleitung mit hydraulischen Bauteilen über eine Kugel-/Ringverbindung. Sie gewährleistet Dichtheit und mechanische Festigkeit durch korrektes Verpressen/Vercrimpen der Bremsleitung und beim Anbringen an Anschlussflächen.

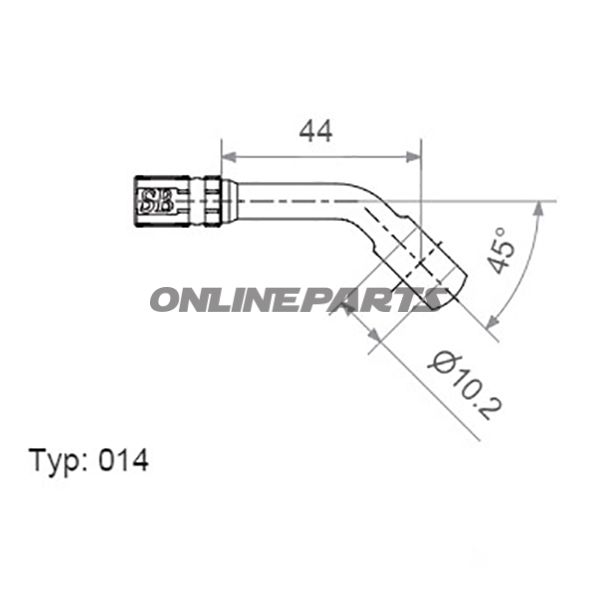

• Winkel: 45° (wird verwendet, wenn eine gerade Fitting-Lösung nicht montiert werden kann ohne scharfe Biegungen im Bremsenschlauch).
• Kugelh1/Ø: Ø 18 mm — die Dimension gibt die Kugel-/Flächengröße an, die zum Anschlusspunkt passt.
• Bohrdurchmesser: 10,2 mm — für Crimp-/Einführmaß der verwendeten stahlgeflochtenen Innenhülle und Endhülse.
• Länge: 44 mm — Gesamtabmessung von Ende zu Ende, hilfreich bei Platzberechnungen in engen Montagesituationen.
• Oberflächenfarbe: Schwarz — übliche Oberflächenbehandlung für Korrosionsbeständigkeit und visueller Abstimmung mit dunklen Komponenten.

Material und Eigenschaften

Die Fittinge werden im Metallbearbeitungs-/Stanz- oder Drehverfahren hergestellt und besitzen eine Oberflächenveredelung in Schwarz. Die Materialauswahl zielt auf mechanische Festigkeit und Verschleißfestigkeit unter normalen Betriebsbedingungen von Motorradbremsen ab. Die schwarze Oberfläche fungiert als korrosionshemmende Lage und verleiht gleichzeitig ein unauffälliges Erscheinungsbild. Die Abmessungen (Kugel Ø 18 mm, Bohrdurchmesser 10,2 mm, Länge 44 mm) geben Toleranzanforderungen an, was bedeutet, dass geeignete Crimp- oder Vercrimpwerkzeuge und passende Endhülsen verwendet werden müssen, um eine gute Abdichtung und eine langlebige mechanische Verbindung zu erzielen.

Kompatibilität und Verwendung

• Geeignet für stahlgeflochtene Bremsleitungen mit Vario-Anschluss, bei dem Bohrdurchmesser ca. 10 mm und 45° Winkel passen.
• Wird von Mechanikern und erfahrenen Motorradbesitzern für Reparaturen oder Austausch von Fittings verwendet; korrekte Crimptechnik und kompatible Crimpuhren sind entscheidend für die sichere Funktion.
• Nicht geeignet ohne passende Endhülse oder bei Verwendung mit Schläuchen/Innenhülle, die nicht zum Bohrmaß passen.

Praktische Hinweise

• Überprüfen Sie immer, ob MPN 757.02.49 und GTIN 4043981236897 mit dem gewünschten Fitting übereinstimmen, bevor Sie installieren.
• Bei der Montage wird die Verwendung eines korrekt dimensionierten Vercrimpungswerkzeugs und Kontrollen nach dem Vercrimpen empfohlen, um Dichtheit und mechanische Sicherheit zu gewährleisten.
• Schwarze Oberfläche kann Verschleiß bei häufiger Demontage zeigen; prüfen Sie Montagerflächen und ersetzen Sie bei Korrosion oder Verformung.

Die Marke JMP kennzeichnet Herstellerzugehörigkeit und kann bei der Identifikation kompatibler Zubehörteile und Ersatzteilabmessungen hilfreich sein. MPN (757.02.49) und GTIN (4043981236897) sollten bei Bestellung oder Anfrage nach Dokumentation und technischen Zeichnungen berücksichtigt werden.
