Ringfitting Variotyp014 10 Mm 45 Chrom

Ringverschraubung Vario TYP014 10 mm, 45° (chrom) — Fittings für Stahlgeflecht-Bremsschlauch

Diese Ringverschraubung von JMP (MPN: 757.02.53, GTIN: 4043981236927) ist für den Einsatz an Stahlgeflecht-Bremsschläuchen von Motorrädern vorgesehen, insbesondere in Anwendungen mit Vario-/Speed-Bremsen, bei denen eine Winkelanpassung erforderlich ist. Die Halterung ist in verchromter Oberfläche ausgeführt und hat Maße und Geometrie, die zu standardisierten Bremssystemkomponenten passen.

• Funktion: Fittings werden am Ende eines Stahlgeflecht-Bremsschlauchs verbunden und sichern eine mechanische Verbindung zum Bremssattel oder zur Hauptzylinder. Die kugelförmige Endkappe ermöglicht eine dichte, roterbare Sitzfläche am Verbindungsstelle, während sie gleichzeitig die hydraulische Dichtheit des Schlauchs unter Druck gewährleistet.

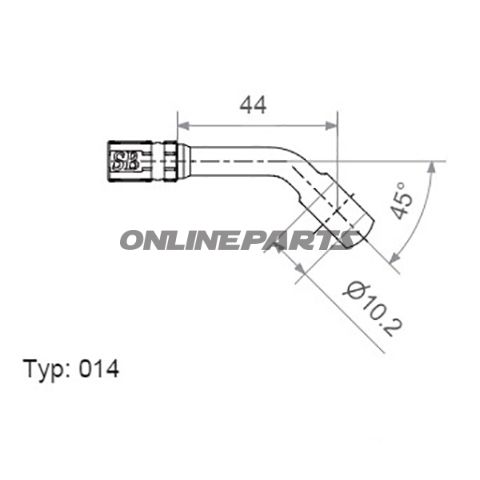

• Geometrie und Abmessungen: Kugelkopf: Ø 18 mm; Bohrung: 10,2 mm; Winkel/justierung: 45°; Gesamtlänge: 44 mm. Diese Maße sind entscheidend, um eine korrekte Passform sicherzustellen und unnötige Belastung oder falsche Winkel am Bremssystem zu vermeiden.
• Material und Oberfläche: Fittings bestehen aus Metall mit verchromtem Finish. Die Verchromung bietet Korrosionsschutz und eine harte Oberfläche, was bei exponierten Montagepunkten praktisch ist. Die Materialauswahl soll den mechanischen Kräften und dem hydraulischen Druck im Bremssystem standhalten; die Oberfläche sollte jedoch inspiziert und gewartet werden, um galvanische Korrosion bei Kontakt mit anderen Metallen zu vermeiden.
• Kompatibilität: Entworfen für 10 mm Bohrung und für Stahlgeflecht-Vario-Typen. Passend typischerweise zu Standard-10 mm-Endschlauch und Fittings in herkömmlichen Motorradbremssystemen, wobei 45° Winkel und Ø 18 mm Kugelkopf verwendet werden. Verwenden Sie immer die Toleranzen und Maße des Herstellers bei der Auswahl von Fittings, um eine korrekte Abdichtung und Montageanordnung sicherzustellen.
• Praktische Hinweise:Beim Montieren gleichmäßiges Drehmoment anwenden und saubere Oberflächen verwenden; Kontamination kann die hydraulische Dichtheit beeinträchtigen. Ersetzen Sie nur durch denselben Typ Fitting (gleiche Abmessungen und Winkel), um Geometrieveränderungen am Bremschlauch zu vermeiden. Verchromte Oberflächen können durch Werkstattarbeiten zerkratzen – schützen Sie Passagen, um den Korrosionsschutz zu erhalten.

Das Produkt wird von JMP vermarktet (MPN 757.02.53) und eindeutig mit der GTIN 4043981236927 identifiziert. Diese Referenzen sind bei der Suche nach Ersatzteilen oder bei der Bestellwiederholung in Werkstätten hilfreich.

Technischer Kurzüberblick:

• Kugelkopfdurchmesser: 18 mm
• Bohrung: 10,2 mm
• Winkel: 45°
• Länge: 44 mm
• Farbe/Finish: Chrom (verchromt)

Prüfen Sie immer, ob Maße und Geometrie mit dem vorhandenen Bremssystem übereinstimmen, bevor Sie montieren. Bei Unsicherheit bezüglich der Kompatibilität empfiehlt es sich, MPN 757.02.53 und GTIN 4043981236927 mit der Ersatzteilübersicht oder Serviceinformation des Herstellers zu vergleichen.
