Ringfitting Variotyp006 10 Mm 60 Rot

Ringfütterung für Speed-Bremser, Vario TYP006 — 10 mm, 60° (rot)

Diese Ringfitting von JMP (MPN: 757.23.40, GTIN: 4043981246391) ist für den Einsatz an Stahlflex-Bremsschläuchen (oft als „Stahlflex“ oder Speed-Bremser bezeichnet) konZIPiert, bei dem eine verstellbare Vario-Verbindung erforderlich ist. Sie bewältigt die mechanischen Anforderungen beim Anschluss von Brems- oder Kupplungssystemen an Motorrädern und ermöglicht eine präzise Winkelanpassung.

• Funktion: Die Ringfitting überträgt hydraulischen Kontakt von Brems- oder Kupplungs-Schlauch auf Halter/Armatur und sichert eine feste, winkelangepasste Verbindung. Das Kugelgelenk erlaubt eine begrenzte Lenkung und Winkelkompensation bei Rohrverbindungen, was die Montage in engen oder schräg positionierten Platzverhältnissen erleichtert.

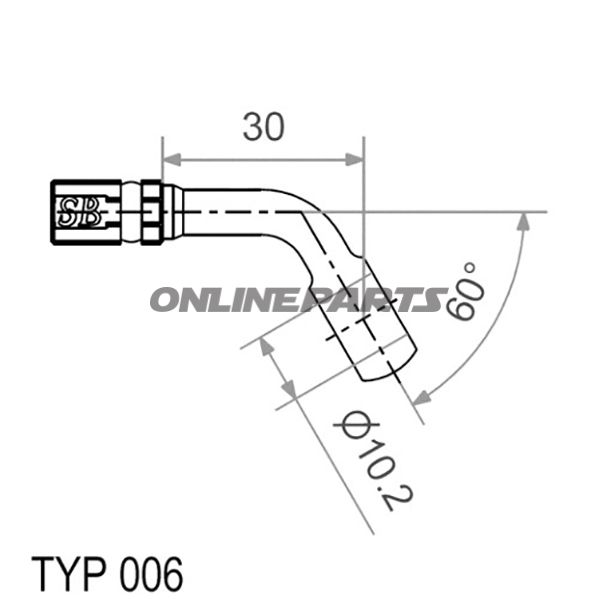

• Dimensionen und Geometrie: Innendurchmesser ca. 10,2 mm; Kugelkopfdurchmesser 18 mm; Neigung/Winkel: 60°; Gesamtlänge: 30 mm. Diese Maße sind relevant, um eine korrekte Passform bei standard M10-basierten Schlauchkonfigurationen und Vario-Verbindungen sicherzustellen.
• Material und Oberfl äche: Die Konstruktion der Komponente ist für mechanische Belastung in hydraulischen Kreisläufen ausgelegt. Die Materialauswahl ist typischerweise Metall geeignet für Montage in Bremssystemen — die Kombination aus Formstabilität und Oberflächenbehandlung (rot) unterstützt visuelle Identifikation und Korrosionsbeständigkeit unter normalem Gebrauch. Die Farbe entspricht dem vom Hersteller JMP gelieferten Rot.
• Kompatibilität: Passt zu Stahlflex-Brems- oder Kupplungsleitungen mit einem genannten Bohrdurchmesser von ca. 10 mm und standardmäßigen Vario-Befestigungen, die 18 mm Kugelköpfe und 60° Winkel verwenden. Vor dem Montageprozess sollte der Mechaniker prüfen, ob Gewinde, Dichtungen/O-Ringe und die genauen Innenmaße mit den übrigen Systemkomponenten übereinstimmen.
• Praktische Eigenschaften: Der 60°-Winkel und der Kugelkopf erleichtern die Justierung bei der Montage und reduzieren Belastung in der Schlauchleitung bei schrägen Einführwinkeln. Die Länge von 30 mm ermöglicht ausreichendes Eindringen in die Befestigung, ohne die Beweglichkeit bei normalen Installationen einzuschränken.

Montage- und Kontrollhinweise: Prüfen Sie Gewindetyp und eventuelle Dichtungen/O-Ringe vor der Endmontage. Verwenden Sie das korrekte Drehmoment beim Anziehen und ziehen Sie nach der ersten Betriebstest gemäß den Richtlinien des Herstellers für Bremskomponenten nach. Ersetzen Sie Komponenten, die Anzeichen von Verschleiß, Verformung oder Korrosion zeigen.

Das Produkt wird von JMP unter der Artikelnummer 757.23.40 (GTIN 4043981246391) geliefert. Wenn Sie sich unsicher sind, ob es mit einem bestimmten Motorradmodell oder einer bestimmten Halterart kompatibel ist, messen Sie die relevanten Abmessungen (Bohrdurchmesser, Kugelkopfdurchmesser und Gewinde) und vergleichen Sie sie mit den angegebenen Werten vor dem Kauf.
