Ringfitting Variotyp006 10 Mm 60 Edelstahl

Ringfitting Vario TYP006 10 mm, 60° — Edelstahl für Stahlflex-/Bremssysteme

Produktübersicht: Diese Ringfitting von JMP (MPN: 757.03.98, GTIN: 4043981238235) ist für den Einsatz anstahlgeflechteten Brems- und Hydraulikleitungen konzipiert, bei denen eine kompakte Kugel- oder Ringverbindung mit präzilem Winkel benötigt wird. Sie ist aus Edelstahl gefertigt und für professionelle Mechaniker sowie erfahrene Motorradfahrer gedacht, die mit Speed Brake / Stahlflex-Systemen arbeiten.

• Funktion: Die Primärfunktion der Fitting besteht darin, eine zuverlässige mechanische Verbindung zwischen der stahlumflechteten Leitung und den zugehörigen Komponenten (z. B. Zylinder, Adapter oder Halter) über eine ring- bzw. kugelförmige Kontaktfläche herzustellen, die eine korrekte Positionierung und Abdichtung bei der Montage sicherstellt.

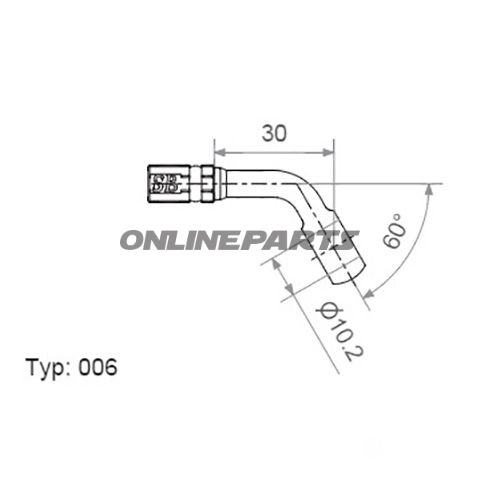

• Geometrie und Abmessungen:
  • Kugel-/Kopfdurchmesser: 18 mm
  • Bohr-/innere Öffnungsdurchmesser: ca. 10,2 mm (für 10 mm Leitung)
  • Winkel/Ausrichtung: 60°
  • Gesamtlänge: 30 mm
• Material und Eigenschaften: Hergestellt aus Edelstahl. Edelstahl bietet guten Korrosionsschutz in exponierten Umgebungen und hat die notwendige Festigkeit für Bremsanwendungen, während er mechanischer Belastung beim An- und Abkuppeln standhält. Die Oberflächenbeschaffenheit des Materials eignet sich für Dichtungen und Dichtungen, die typischerweise in Hydrauliksystemen verwendet werden.
• Kompatibilität: Die Abmessungen (10 mm/10,2 mm Bohrung) und der 60°-Winkel machen diese Fitting kompatibel mit vielen Vario/Stahlflex-Bremssystemen und Zubehör, insbesondere in Systemen, die eine Kugel-/Ringkontaktfläche mit 18 mm Hauptdurchmesser erfordern. Prüfen Sie vor der Montage stets den äußeren Durchmesser der Leitung und die zugehörigen Adaptermaße.
• Mechanische Anwendung: Geeignet für die Montage an der stahlgeflochtenen Bremsleitung unter Verwendung geeigneter Schrumpfschläuche oder Fittingsysteme, bei denen präziser Winkel und Länge für eine korrekte Führung und Verhinderung von Kinkings erforderlich sind.

Praktische Montagehinweise: Bei Montagearbeiten empfiehlt es sich, Dichtungs- und Schrumpfprozesse gemäß den Anweisungen des Herstellers für Stahlflex zu überprüfen. Stellen Sie sicher, dass das richtige Schrumpfwerkzeug und eine Kontrollmessung des Bohrungs- und Leitungsdurchmessers erfolgen (10 mm Leitung erfordert typischerweise ~10,2 mm Bohrungsmaß). Nach der Montage das System einem Drucktest unterziehen, um Dichtheit und korrekte Funktion sicherzustellen.

Identifikation: Das Produkt ist markiert und kann über die Kennzeichnung JMP sowie MPN 757.03.98 nachverfolgt werden. Der GTIN 4043981238235 ist dem Artikel für eine eindeutige Identifikation in Katalogen und bei Bestellungen zugeordnet.

Sicherheit und Wartung: Verwenden Sie nur Fittings dieses Typs in relevanten Hydrauliksystemen und beachten Sie die geltenden Vorschriften für Bremsenarbeiten. Beschädigte oder korrodierte Fittings austauschen — Edelstahl reduziert das Korrosionsrisiko, aber mechanische Beschädigungen können die Dichtung beeinträchtigen.
