Ringfitting Variotyp004 10 Mm 45 Schwarz

Ringanschluss Vario TYP004 10 mm, 45° – Fittings für Stahlflex-Bremsschläuche

Produktübersicht: Dieser Ringanschluss Vario TYP004 von JMP (MPN: 757.23.16, GTIN: 4043981246360) ist eine eigenständige Befestigung, die zur Montage von Stahlflex-Bremsschläuchen (oft Stahlflex oder Speed Brake-Leitung genannt) an Motorrädern vorgesehen ist. Er ist mit einem kugelförmigen Kopf und einem 45°-Winkel ausgeführt, um eine sichere Verbindungsfläche zwischen Fittings und Bremssattel oder anderen Komponenten zu gewährleisten.

• Funktion: Überträgt Hydraulikdruck vom Stahlflex-Schlauch zum Anschluss der Bremse über eine mechanische Dichtung. Der Kugelkopf sorgt für eine korrekte Anknüpfung und verringert das Leckagerisiko bei korrekter Anpassung.

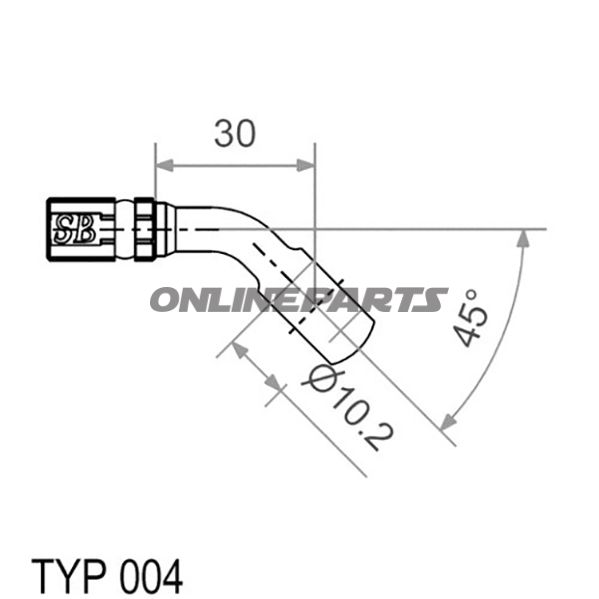

• Geometrie und Abmessungen: Kugelhutendurchmesser 18 mm, Bohrdurchmesser ca. 10,2 mm, Länge 30 mm und Winkel/-Neigung 45°.
• Material und Oberfläche: Hergestellt aus Metall mit schwarzer Oberflächenbehandlung. Die Beschreibung enthält keine spezifische Legierung oder Beschichtung, aber das schwarze Finish weist entweder auf Pulverlackierung oder schwarze Anodisierung/Behandlung zum Korrosionsschutz und zur Ästhetik hin.
• Farbe: Schwarz, was zu vielen fertigen Bremsschläuchen passt und ein unauffälliges optisches Erscheinungsbild bietet.
• Kompatibilität: Entwickelt für Stahlflex-Bremsschläuche (Vario/Speed Brakes). Prüfen Sie, ob Bohrdurchmesser und Kugelhutendurchmesser zu Ihrem aktuellen Rohrsystem und den Fittings des Herstellers passen, um eine korrekte Montage und Dichtheit sicherzustellen.

Technische Vorteile und Anwendung: Der 45°-Winkel des Ringanschlusses ermöglicht es, die Endrichtung der Leitung zu ändern, ohne das Schlauchende zu verdrehen. Die flache Kontaktfläche des Kugelhutes bietet eine stabile Verbindung zum Gegenstück, was für hydraulische Systeme unter Druck wichtig ist. Die Gesamtlänge von 30 mm sorgt für eine kompakte Befestigung, die in engen Montagesituationen praktisch ist.

Montage- und Kontrollpunkte für Mechaniker:

• Bestätigen Sie, dass der Bohrdurchmesser (~10,2 mm) zu dem Rohr/Adapter passt, den Sie verwenden; kleine Abweichungen können eine schlechte Dichtung oder Leckage verursachen.
• Stellen Sie das korrekte Anzugsdrehmoment bei Verbindungen sicher und verwenden Sie geeignete Dichtungen/Ölrohrverbindungen, wie vom Bremssystemhersteller empfohlen.
• Werten Sie die Oberflächen auf Beschädigungen oder Mängel vor der Montage aus; die Oberfläche muss intakt sein, um Korrosionsschutz und Dichtung zu gewährleisten.
• Nach der Montage: Bremssystem druckprüfen, um Dichtheit und Funktion sicherzustellen.

Branding und Identifikation: Das Produkt wird von JMP geliefert und mit der Herstellernummer (MPN) 757.23.16 sowie der GTIN 4043981246360 identifiziert. Verwenden Sie diese Referenzen bei Anfragen zu Ersatzteillisten oder Bestellungen, um Verwechslungen mit ähnlichen Fittings zu vermeiden.

Hinweise: Der Produkttext gibt Standardmaße und -funktionen an; der genauen Zusammensetzung des Materials liegt keine Herstellerspezifikation zugrunde und sollte direkt mit dem Hersteller verifiziert werden, falls Korrosionsbeständigkeit oder Kompatibilität mit aggressiven Flüssigkeiten kritisch für Ihre Anwendung ist.
