Ringverschraubung Vario TYP004 10 mm, 45° – Halterung für Stahlflex-Bremsleitung

Diese Ringverschraubung von JMP (MPN: 757.23.08, GTIN: 4043981246353) ist eine formgegossene Halterung, die für Stahlflex-Bremsleitungen und Vario Speed-Bremsen vorgesehen ist. Sie wird als Verbindungs- und Montagepunkt verwendet, an dem ein präziler Winkel und eine geringe Bauform erforderlich sind, beispielsweise in engen Motorradaufbauten oder bei der Feinabstimmung von Bremsrohrführungen.

• Funktion: Die Ringverschraubung schafft einen benutzerfreundlichen und mechanisch stabilen Anschluss zwischen der Stahlflex-Bremsleitung und den zugehörigen Bauteilen. Sie überträgt hydraulischen Druck und sorgt bei korrektem Anzugsdreh moment für eine feste mechanische Verriegelung am Montagepunkt, ohne den Schlauch zu beschädigen.

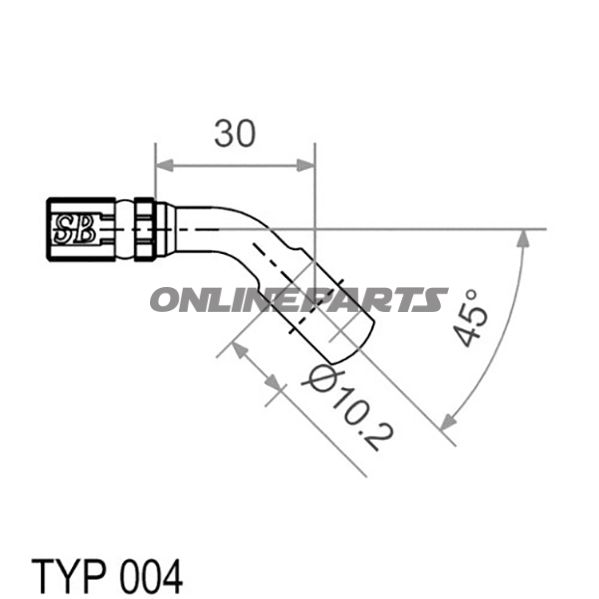

• Geometrie: Kugelkopf-Durchmesser 18 mm, Bohrung ca. 10,2 mm und ein Neigungs-/Winkel von 45°, was sie für Situationen geeignet macht, in denen das Leitungssystem eine Richtungsänderung in einem scharfen, aber kontrollierten Winkel benötigt.
• Dimensionen: Länge ca. 30 mm, angepasst an kompakte Montageverhältnisse.
• Farbe und Oberflächenfinish: Rote Lackierung an der Außenseite, die bei visuellem Erkennen und Korrosionsschutz im Alltagsbetrieb helfen kann. Die Lackierung ist eine Oberflächenbehandlung und kein tragendes Bauteil.

Materialwahl und Eigenschaften

Das Produkt besteht aus Materialien, die für hydraulische und mechanische Verbindungen an Motorrädern geeignet sind; JMP gibt eine robuste Ausführung an, die dafür ausgelegt ist, üblichen Betriebsbelastungen standzuhalten. Die Oberflächenbehandlung (rote Lackierung) schützt vor leichter Korrosion und erleichtert die Identifikation der Steckverbindung während des Service. Die Konstruktion setzt eine korrekte Anzugsdrahtung und den Einsatz zusammen mit kompatiblen Muttern und Endstücken für Stahlflex voraus.

Kompatibilität und Anwendung

• Entworfen für Stahlflex-Bremsleitungen und Vario Speed-Bremsen; prüfen Sie immer die Abmessung (Bohrung 10,2 mm und Kugelkopf Ø 18 mm) gegenüber der aktuellen Fitting- und Schlauchenden.
• Der Winkel von 45° macht sie geeignet für Umleitungen von Rohrführungen in engen Montagebereichen, erfordert jedoch Platz für eine korrekte Montage und ein Drehmomentwerkzeug, um ein Verformen der Schlauchenden zu vermeiden.
• Verwenden Sie sie zusammen mit passenden Anschlüssen und Scheiben aus empfohlenen Materialien, um eine leckagefreie Verbindung zu sichern.

Technische Hinweise für Mechaniker

• Prüfen Sie Passform und Dichtheit vor der Endmontage; eine Bohrung von ca. 10,2 mm muss dem entsprechenden Schlauch- oder Adapterdurchmesser entsprechen.
• Wenden Sie das korrekte Anzugsmoment an und stellen Sie sicher, dass Kugelkopf und Kontaktflächen sauber sind, um Punktbelastungen oder Leckagen zu vermeiden.
• Berücksichtigen Sie Schlauchführung und Bewegungsfreiheit bei Räderaufhängungsauslenkungen, um unerwünschte Beanspruchung der Bremsleitung zu vermeiden.

Modell- und Lieferantenidentifikation: JMP 757.23.08 (GTIN 4043981246353). Diese Codes können bei Bestellungen oder bei der Suche nach Kompatibilität in Ersatzteildatenbanken verwendet werden.
