Ringfitting Variotyp004 10 Mm 45 Chrom

Ring-Fitting Vario TYP004 10 mm, 45° — für Stahlummantelte Bremsleitungen

Produktübersicht: Dieser Ring-Fitting von JMP (MPN: 757.02.48, GTIN: 4043981236880) ist für die Montage an Stahlummantelten Bremsleitungen (Steelflex) mit Vario-Verbindungen vorgesehen. Die Fitting hat einen 45° Winkel, eine kugelförmige Spitze und eine Bohröffnung für Schlauch von ca. 10,2 mm, und wird in verchromter Ausführung geliefert.

• Funktion: Der Ring-Fitting fungiert als Verbindungs- und Befestigungspunkt zwischen Bremsleitung und Halterung oder Bauteil mit Kugel-/Ringmontage. Die 45° Neigung reduziert scharfe Knicke und erleichtert das Führen des Schlauchs in engere Bereiche, ohne mechanische Belastungspunkte zu erzeugen.

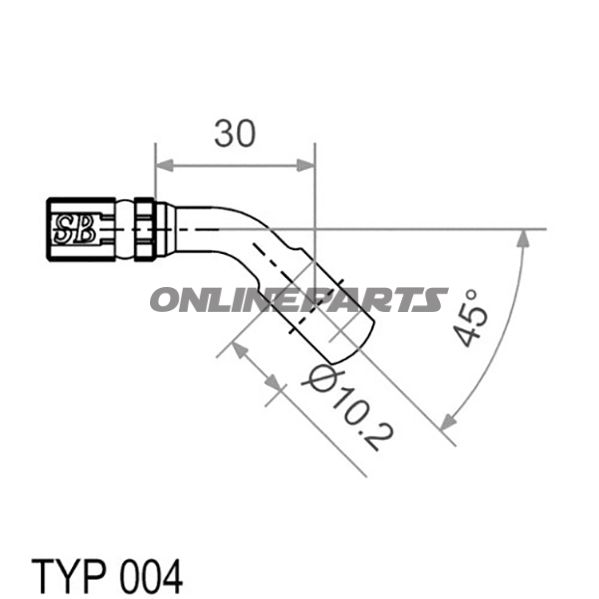

• Abmessungen und Geometrie: Kugelhöhen-Ø: 18 mm. Bohröffnung für Schlauch: ca. 10,2 mm (im Produktnamen als 10 mm angegeben). Gesamtlänge: 30 mm. Der Winkel der Fitting beträgt 45°.
• Material und Oberfläche: Hergestellt aus rostfreiem Stahl oder Legierung geeignet für hydraulische Bremssysteme mit verchromter Oberfl äche. Die Verchromung bietet guten Korrosionsschutz und eine glatte Oberfläche, die das Verschleißrisiko an benachbarten Bauteilen verringert. Die Materialwahl entspricht den Anforderungen der Hydraulik in Motorradbremsen, wo Festigkeit und Formstabilität wichtig sind.
• Kompatibilität: Entwickelt für Stahlummantelte Vario-Bremsleitungen mit 10 mm Nennmaß und typischer Einsatz in Motorradbremsen und hydraulischen Verbindungen. Prüfen Sie die Passform in Bezug auf den konkreten Schlauchtyp und etwaige Adapter; das Bohrloch von 10,2 mm und der Kugelkopf von 18 mm sind entscheidend für eine korrekte Montage.
• Praktische Eigenschaften: Der 45°-Winkel ermöglicht eine leichtere Leitungsführung und geringeren Biegebelastungen bei engen Montageverhältnissen. Der Kugelhals sorgt für stabile Eingliederung in passende Halterungen und reduziert unbeabsichtigte Verdrehungen, wenn der Schlauch sich bewegt oder das Motorrad vibriert.

Anwendungsbereiche: Geeignet für Mechaniker und Fachleute, die Bremsleitungen an Motorrädern austauschen oder anpassen, insbesondere dort, wo Platzbeschränkungen eine geknickte Fitting erfordern. Passt zu Systemen, die Vario-Verbindungen und Stahlummantelte Schläuche verwenden.

Montage- und Sicherheitshinweis: Bei der Montage korrektes Drehmoment und passende Dichtungen/Verpressungsteile gemäß den Richtlinien des Herstellers für hydraulische Bremsen verwenden. Prüfen Sie, ob Bohr- und Kugeldimensionen zum Gegenstück passen, und ersetzen Sie die Komponente bei Anzeichen von Korrosion oder mechanischem Schaden. Prüfen Sie die Bremsfunktion nach der Montage und ziehen Sie gegebenenfalls nach.

Technische Referenz: Das Produkt ist von JMP unter MPN 757.02.48 und GTIN 4043981236880 gekennzeichnet, was bei Identifikation bei Bestellung und Ersatzteilverwaltung hilft.
