Ringfitting Variotyp004 10 Mm 45 Blau

Ringfitting Vario TYP004 10 mm, 45° Winkel – Halterung für Stahlflex-Bremsschlauch

Diese Ringfitting von JMP (GTIN: 4043981246346, MPN: 757.22.90) ist eine einfache Halterung, konzipiert zur Verbindung von Stahlflex-Bremsschläuchen (Speed Brakes / Stahlflex Vario). Sie wird dort eingesetzt, wo ein fester Biegewinkel und eine sichere mechanische Verbindung zwischen Bremsschlauch und Montagespunkt erforderlich ist, typischerweise in der Nähe der Anschlüsse des Bremssystems oder bei der Umlegung der Leitungsführung an Motorrädern.

Funktion

• Erzeugt einen definierten 45° Ausgangswinkel für den Bremsschlauch, wodurch das Führen der Leitung ohne scharfe Biegungen erleichtert wird.
• Stellt eine mechanische Halte- und Führungsfunktion für das Stahlfaser-Laufwerk bei Fittings und Verbindungen bereit.
• Der Kugelkopf ermöglicht eine kompakte Montage und reduziert das Risiko unbeabsichtigter Biegung oder Abnutzung an beweglichen Punkten.

Materialien und Oberflächenbehandlung

• Primäres Basismaterial ist Metall, geeignet für mechanische Halterungen in Bremssituationen; ausgelegt, um den mechanischen Belastungen einer Führungs- und Anschluss-Situation standzuhalten.
• Die Oberflächenbeschichtung ist blau – die Farbe ist größtenteils kosmetisch und kann bei visueller Identifikation von Verbindungen in einer Low-Tech-Umgebung oder beim Service helfen.

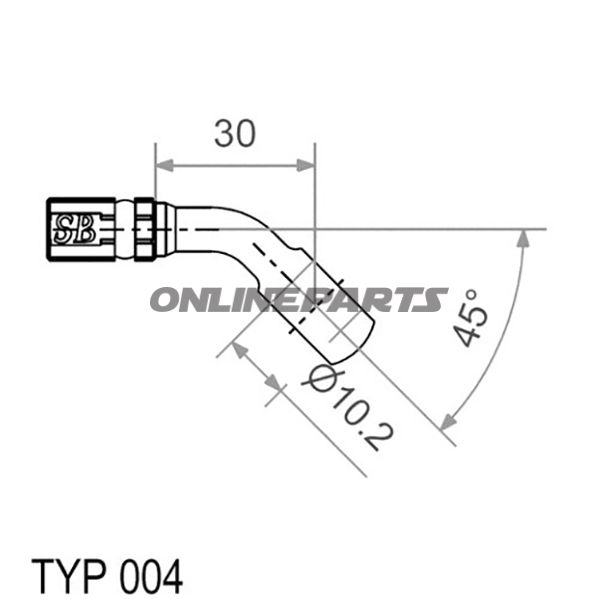

Technische Details

• Kugelkopf-Durchmesser: 18 mm (Ø)
• Bohrrad-/innerer Durchmesser: ca. 10,2 mm — ausgelegt für 10 mm Stahlflex-Schlauch oder entsprechende Fittings
• Winkel/Neigung: 45° für festen Ausgabewinkel
• Länge: 30 mm (gesamte Länge des Fittings)

Kompatibilität und Anwendung

• Entwickelt für Stahlflex-Bremsschläuche (Speed Brake / Stahlflex Vario). Prüfen Sie, ob der äußere Schlauchdurchmesser dem Bohrloch (10,2 mm) entspricht und ob die mechanische Schrumpf-/Gewinde-Verbindung des jeweiligen Schlauchfittings passt.
• Geeignet für den Einsatz in Motorradbremsinstallationen, bei denen eine kompakte 45°-Drehung erforderlich ist, z. B. am Hauptzylinder, an der Kaliper-Montage oder bei Umleitung entlang des Rahmens.
• Nur in Systemen verwenden, bei denen die Materialabmessungen und Montagearten mit den Anforderungen des Bremssystemherstellers kompatibel sind.

Sicherheit und Montage

• Montage gemäß den Empfehlungen des Herstellers für Bremsschläuche; sichere korrekte Schrumpfung, Abdichtung und Drehmoment bei Anschlüssen.
• Überprüfen Sie regelmäßig Anzeichen von Verschleiß, Korrosion oder Verformung im Rahmen routinemäßiger Wartung des Bremssystems.

Zusätzliche Informationen

Das Produkt wird unter JMP vermarktet und mit GTIN 4043981246346 und der Hersteller-Artikelnummer MPN 757.22.90 identifiziert. Diese Codes können bei Ersatzteilrecherche und Bestellung verwendet werden, um eine korrekte Teileidentifikation sicherzustellen. Die Farbe ist Blau; dies beeinflusst die mechanische Funktion nicht, kann aber bei Montage und Service die Identifikation erleichtern.
