Ringfitting Variotyp003 10 Mm 30 Rot

Ringfitting Vario TYP003 10 mm, Länge 30 mm — für hydraulische Brems- und Kupplungsleitungen

Diese Ringfitting (Vario TYP003) ist eine kompakte Federløsung, entworfen für die Montage an Stahlflex- und Hydraulikleitungen an Motorrädern, primär für Speed-Bremse und ähnliche Bremssysteme. Das Produkt von JMP (MPN 757.02.39, GTIN 4043981236804) wird mit Fokus auf präzisen Sitz und zuverlässige mechanische Verbindung zwischen Schlauch und Bauteil hergestellt.

Funktion

• Die primäre Funktion des Fittings besteht darin, eine sichere, hydraulisch dichte Verbindung am Ende einer Stahlflex- oder Vario-Leitung zu bilden, sodass der Schlauch an eine Fittingsbucht oder einen Banjo-Stück dicht montiert werden kann.
• Es gilt als Verbindungs- und Dichtungskomponente, die sowohl mechanische Fixierung als auch eine korrekte hydraulische Kanalkonfiguration beim Übergang zwischen Schlauch und Montagerpunkt übernimmt.

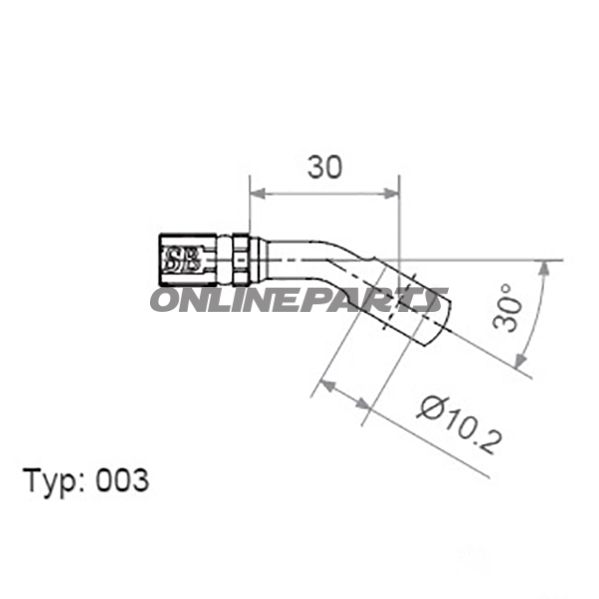

Geometrie und Abmessungen

• Kugelkopfdurchmesser: 18 mm — sorgt für Kontaktfläche zum Banjo oder zur Gegenfläche.
• Bohrdurchmesser: 10,2 mm — innerer Führungsdurchlass für Hydraulikflüssigkeit/Einsetzung.
• Winkel/Schraubwinkel: 30° — Neigung/Schraubwinkel zur Anpassung in engen Montagebedingungen.
• Länge: 30 mm — Gesamtlänge von der Endfläche bis zum Kugelkopf.
• Farbe:rot — Oberflächenfarbe zur visuellen Identifikation oder zum Abgleich mit anderen Bauteilen.

Material und Oberflächen

• Hergestellt aus Stahl (im deutschen Text als "Stahlflex Vario Leitung" angegeben, in Zusammenhang mit Stahlflex-Verwendung). Stahl bietet die notwendige Festigkeit und Beständigkeit gegenüber mechanischen Belastungen in Brems- und Kupplungssystemen.
• Die Oberflächenbeschichtung ist rot eingefärbt; die Farbbeschichtung kann Korrosionsschutz leisten und das Bauteil während Montage und Service besser identifizierbar machen.
• Keine ungenauen Versprechen über Korrosionsgarantien — Materialauswahl ist Standard für Fittings in hydraulischen Umgebungen, und ordnungsgemäße Wartung sowie korrekte Montage-Technik sind entscheidend für lange Lebensdauer.

Kompatibilität und Anwendung

• Passen zu Vario- und Stahlflex-Leitungen mit der angegebenen Bohr-/Außenmaß; prüfen Sie vor der Montage stets Schlauchdimension und Kompatibilität mit dem bestehenden Banjo- oder Fittingssitz.
• Geeignet für professionelle Mechaniker und erfahrene Motorradfahrer, die Service an hydraulischen Bremssystemen und Kupplungen durchführen.
• Verwenden Sie das passende Drehmoment und beachten Sie die Anweisungen des Herstellers bei der Montage der hydraulischen Verbindung — falsche Montage kann zu Leckagen oder Systemschäden führen.

Technische Angaben und Identifikation

• Marke: JMP — Herstellermarke gibt Kompatibilität und Qualitätsniveau im Verhältnis zu anderen JMP-Komponenten an.
• MPN (Produktnummer): 757.02.39 — hilfreich bei Bestellung und Suche in Ersatzteilkatalogen.
• GTIN: 4043981236804 — globale Handelsnummer zur Identifikation in Lagerhaltung und Logistik.

Montagagenotes

• Prüfen Sie, ob Bohr- und Außenmaße mit dem bestehenden System übereinstimmen. Bohrmaß von 10,2 mm ist entscheidend für den korrekten Sitz.
• Verwenden Sie saubere Oberflächen und korrekte Dichtmaterialien (falls nötig) bei der Montage. Entfernen Sie scharfe Grate und Schmutz vor dem Zusammenbau.
• Empfehlung für geeignetes Anzugsdrehmoment und visuelle Inspektion nach der ersten Erwärmung/Zyklus, um Dichtheit sicherzustellen.

Diese Ringfitting JMP 757.02.39 (GTIN 4043981236804) ist eine spezialisierte Komponentenauswahl für hydraulische Montagen, bei denen 30° Winkel, 18 mm Kugelhaupt und 10,2 mm Bohrung für eine ordnungsgemäße Montage erforderlich sind. Verwenden Sie die Produktabmessungen und Identifikationsnummern, um die Kompatibilität mit Ihrem System vor der Montage zu bestätigen.
