Ringfitting Variotyp003 10 Mm 30 Anthrazit

Ring-Fitting Vario TYP003 10 mm, 30 mm Länge — für Brems- / Lenkungsinstallationen

Diese Ring-Fitting von JMP (MPN: 757.02.44, GTIN: 4043981236859) ist ausgelegt für die Verbindung flexibler Leitungen in Bremsanlagen und ähnlichen hydraulischen Installationen, bei denen eine kompakte, geneigte Dichtung erforderlich ist. Das Produkt wird oft als Vario TYP003-Fitting mit 10 mm Bohrungsdurchmesser und einer Länge von 30 mm in anthrazitfarbener Oberfläche beschrieben.

Funktion

• Das Fittingset hat primär die Funktion, eine mechanische und hydraulische Verbindung zwischen einem Stahlummantelten (Stahflex) Leitung und einer anschließenden Komponente durch eine ausgewogene Ring- und Kugelfläche zu schaffen, die eine kleine Winkelabweichung zulässt.
• Die eingebaute Kugelfläche (angegeben als 18 mm Durchmesser) ermöglicht eine gewisse Winkelausgleichung beim Anschluss, wodurch Spannungen in der Leitung bei schwer zugänglichen Montagepositionen reduziert werden.
• Der Winkel/Steigung von 30° ermöglicht es, die Leitung in einem kompakteren Verlauf zu führen, ohne sie zu quetschen oder scharfe Biegungen zu erzeugen.

Material und Oberfläche

• Der Fitting ist aus Stahl oder einer entsprechenden Legierung gefertigt, die für hydraulische Anschlüsse geeignet ist; die Materialwahl bietet notwendige mechanische Festigkeit und Druckbeständigkeit bei üblichen Motorradbremsdrücken. (Produktdaten des Herstellers JMP weisen auf eine robuste Metallausführung hin.)
• Die Oberfläche ist anthrazitfarbig, was typischerweise eine Oberflächenbehandlung oder Lackierung darstellt, die Korrosion reduziert und eine dezente, dunkle Optik an auffindbaren Montagepunkten bietet.

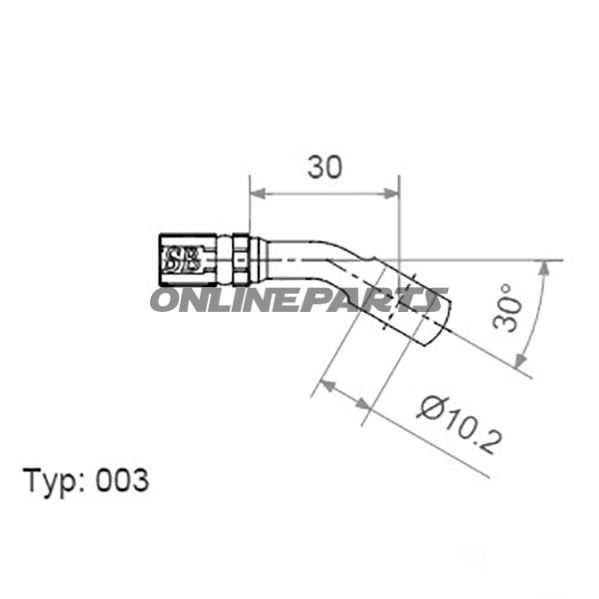

Abmessungen und Passform

• Durchgehende Bohrungsdimension: ca. 10,2 mm (angegeben als 10.2), ausgelegt für 10 mm Leitungsdurchmesser.
• Kugelfläche: ca. Ø 18 mm, die Geometrie der Kontaktfläche am Gegenstück angibt.
• Winkel: 30°, um flexiblere Führungsrichtungen zu ermöglichen.
• Länge: 30 mm — sorgt für eine kurze, kompakte Anschlusslänge, geeignet für beengte Montagebedingungen.

Kompatibilität und Anwendungsbereiche

• Geeignet für Stahflex-Bremsleitungen und andere hydraulische Leitungen mit ähnlichen äußeren und inneren Abmessungen, bei denen ein Ring-Fitting mit 10 mm Bohrung und 18 mm Kugeloberfläche erforderlich ist.
• Typischerweise verwendet in Motorradbremsen, Speed-Break-Verbindungen und anderen kleinen hydraulischen Kreisläufen an Fahrzeugen, bei denen Platzbeschränkungen oder der Wunsch nach einer eingelenkten Verbindung vorliegen.
• Immer prüfen, ob Gewinde-, Kupplungs- und Gegenflächengeometrie des angeschlossenen Bauteils mit den Spezifikationen dieses Fittings übereinstimmt, bevor die Montage erfolgt.

Technische Vorteile

• Kompakte 30 mm Länge verringert das Risiko uneingetragener Schlauchführung und reduziert die Anfälligkeit für Stöße oder Verschleiß in beengten Montagesituationen.
• 30° Winkel in Kombination mit der Kugelfläche ermöglicht eine kontrollierte Winkelausgleichung, ohne den Schlauch unnötig zu belasten.
• Anthrazit-Oberflächenbehandlung mindert Korrosion im Vergleich zu unbearbeiteten Metallen und bietet eine neutrale Ästhetik bei sichtbaren Installationen.

Montage und Sicherheit

• Die Montage sollte von einem erfahrenen Mechaniker oder Techniker durchgeführt werden. Sichern Sie das korrekte Drehmoment beim Anziehen und verwenden Sie geeignete Dichtmethoden gemäß den Anweisungen des Herstellers für das angeschlossene Schlauchsystem.
• Nach der Montage wird empfohlen, das System auf Druck zu prüfen, um Dichtheit und korrekte Funktion sicherzustellen, bevor das Fahrzeug in Betrieb genommen wird.

Der Hersteller JMP ist eindeutig in der Produktidentifikation ersichtlich (Marke JMP, MPN 757.02.44). GTIN 4043981236859 kann verwendet werden, um Variante und Anbieter in Ersatzteil-Datenbanken zu verifizieren.
