Ringfitting Variotyp002 10 Mm 20 Schwarz

Ringfitting Vario TYP002 10 mm, 20° Winkel – Halterung für Stahlflex-Bremsleitung

Diese Ringfitting von JMP (MPN: 757.22.74, GTIN: 4043981246322) ist eine spezialisierte Halterung, die für den Einsatz in Stahlflex-Bremsleitungssystemen (Speed Brake / Stahlflex Vario) konzipiert ist. Sie wird als Endstück/Verbindung zwischen der Bremsleitung und zugehörigen Armaturen bei Hauptzylindern, Bremszangen oder Verzweigungsteilen verwendet, wo eine präzise Winkelung und kompakte Abmessungen erforderlich sind.

Funktion

• Überträgt Bewegung und hydraulische Kraft von der Bremsleitung auf mechanische Montagepunkte über ein Kugelgelenk.
• Das Kugelgelenk (Ø 18 mm) ermöglicht Drehen und geringere Winkelabweichungen, ohne Belastungspunkte an der Leitung zu erzeugen.
• Der 20°-Winkel am Armaturenkopf ermöglicht die Anpassung der Geometrie in engen oder geneigten Montagesituationen, in denen gerade Fittings nicht passen.

Materialien und Eigenschaften

• Materialauswahl: Hergestellt nach Metall-Spezifikation geeignet für Bremsanwendungen (typischerweise Stahl), oberflächenbehandelt in Schwarz für Korrosionsbeständigkeit und Ästhetik.
• Bohrung: Innenbohrdurchmesser 10,2 mm, ausgelegt für standardmäßige 10 mm Anschluss- oder Montierungsstifte.
• Länge: Gesamtlänge 30 mm, ausgelegt für kompakte Montage, ohne die Schlauchlänge nennenswert zu verändern.
• Konstruktion: Das Kugelgelenk mit Ø 18 mm gewährleistet gleichmäßige Kontaktfläche und Bewegungsfreiheit, wodurch Seitenbelastung der Leitung reduziert wird.

Kompatibilität und Anwendung

• Entwickelt für Stahlfeder-Vario/Speed Brake-Schlauchtypen und ähnliche Systeme, bei denen die Fittings-Dimensionen (10 mm Bohrung, 18 mm Kugel) Standard sind.
• Geeignet für eng gepackte Einbauräume an Motorrädern, gelegentliche Servicemaßnahmen und situationsbedingte Umlegung der Schlauchführung.
• Geeignet für professionelle Mechaniker und vorgesehen zum Austausch oder zur Anpassung bestehender Systeme, bei denen genaue Maße (MPN und GTIN) mit Dokumentationen und Ersatzteillisten übereinstimmen.

Technische Vorteile

• Genaue Bohrung (10,2 mm) sorgt für korrekte Passform und minimiert Spiel in der Verbindung.
• Der 20° Winkel ermöglicht eine optimierte Schlauchführung, ohne scharfe Biegungen zu erzeugen.
• Schwarze Oberflächenbehandlung reduziert Korrosion unter normalen Betriebsbedingungen und passt visuell zu vielen Motorraddesigns.

Identifikation

• Marke: JMP – Teile von JMP finden sich häufig in Ersatzteillisten und technischen Übersichten.
• MPN: 757.22.74 – verwenden Sie diese Referenz bei Bestellung oder beim Abgleich mit bestehenden Montageanleitungen.
• GTIN: 4043981246322 – globale Artikelnummer, verwendbar für Lagerverwaltung und Dokumentation.

Montage- und Sicherheitsbemerkungen

• Prüfen Sie stets die Kompatibilität mit dem spezifischen Bremsenschlauch und dem Montagpunkt vor der Montage.
• Nach Festziehen Verbindungen gemäß Herstellerspezifikationen anziehen und das System nach der Montage auf Dichtigkeit prüfen.
• Ersetzen Sie sichtbare beschädigte oder stark korrodierte Fittings, um die Integrität des Systems zu erhalten.

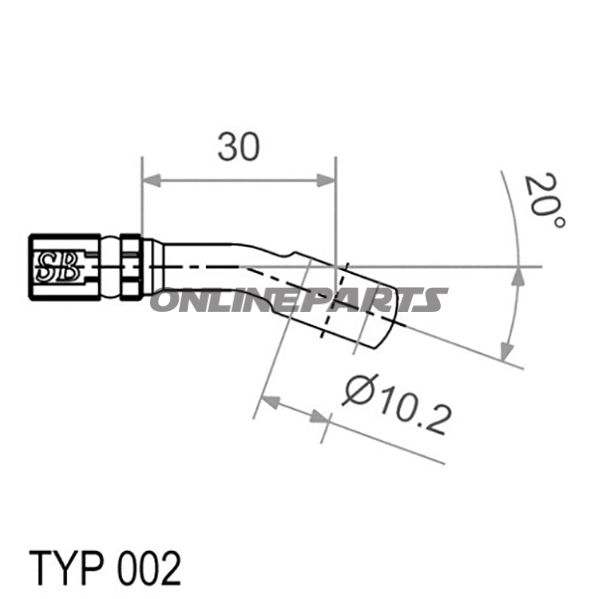

Die Produktspezifikationen (Kugel Ø 18 mm, Bohrung 10,2 mm, Winkel 20°, Länge 30 mm, Schwarz) machen sie geeignet für professionelle Werkstätten und Motorradfahrer, die eine präzise und mechanisch stabile Ringfitting für Stahlflex-Bremsesysteme benötigen.
