Ringfitting Variotyp002 10 Mm 20 Blau

Ringbefestigung für Speed-Bremsen (Vario TYP002) — 10 mm, 20° Winkel, Blau

Diese Ringbefestigung (Vario TYP002) ist für die Verwendung an geflochtenen Stahlleitungen für Speed-Bremsen und ähnliche hydraulische oder mechanische Brems- und Steuerungssysteme an Motorrädern vorgesehen. Das Produkt trägt den Hersteller-JMP MPN 757.22.58 und ist mit GTIN 4043981246308 registriert.

Die primäre Funktion der Fitting ist es, einen mechanisch und geometrisch korrekten Abgang zwischen einer geflochtenen Standleitung und einer Verbindungslasche oder einem Kugelgelenk zu schaffen. Sie ist mit einem kugelförmigen Kopfhalsende für Beweglichkeit und einem passgenauen Bohrdurchgang konstruiert, der eine korrekte Sitz- und Dichtfläche bei der Montage sicherstellt.

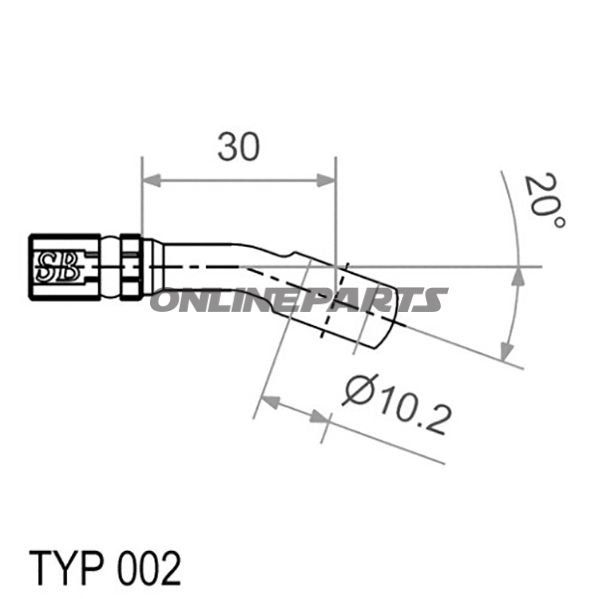

• Kugelkopf-Durchmesser: 18 mm Ø — sorgt für eine flache/rohrbare Schnittstelle zur Halterung, wo eine Bewegung zwischen Leitung und Montagepunkt erforderlich ist.
• Bohrloch: 10,2 mm — angepasst an Standard-10-mm-Leiterdimensionen, damit die Leitung eng sitzt ohne zu viel Spiel.
• Winkel / Neigung: 20° — ungünstiger Winkel für Installationsräume, in denen eine geradlinige Ausgangsrichtung nicht möglich ist oder die Richtung der Leitung geändert werden muss.
• Länge: 30 mm — Gesamtlänge von Kugelkopf bis Hinterende, relevant für Montagedepth und Freiraum.
• Farbe: Blau — Farbangabe wird typischerweise zur visuellen Identifikation oder Farbkennung bei der Montage verwendet.

Materialwahl und Oberfläche: Das Produkt ist zur Verwendung mit geflochtenen Bremsleitungen (Stahflex) vorgesehen. Das Material wird typischerweise in gewöhnlich gehärtetem und oberflächenbehandeltem Metall ausgeführt, geeignet für Bremsanwendungen (Chrom/Nitrierung oder zincphosphatisierte Legierungen je nach Lieferung). Die Oberflächenfarbe Blau dient als sichtbare Markierung und sollte nicht mit Korrosionsschutz verwechselt werden; prüfen Sie die Korrosionsbeständigkeit in Bezug auf Ihre Anwendung und verwenden Sie gegebenenfalls passende Dichtungen und Montagepaste.

Montage- und Anwendungsnotizen:

• Überprüfen Sie, dass das Bohrlochmaß (10,2 mm) mit dem durchgeführten Leiter oder Bolzen übereinstimmt, um eine korrekte Passform ohne Spielraum zu erzielen.
• Der Kugelkopf (18 mm Ø) erfordert entsprechende gegensätzliche Halterung/Leitung für korrekten Betrieb; stellen Sie sicher, dass Kontaktflächen sauber und frei von Beschädigungen sind.
• Achten Sie auf den 20°-Winkel bei der Planung der Führung der Brems- oder Steuerleitung, um scharfe Biegungen an der Leitung selbst zu vermeiden.
• Nach der Montage muss das System gemäß den Herstellervorgaben auf Dichtheit geprüft werden; ggf. Empfehlungen zum Austausch von Dichtungen oder Sicherungsmuttern befolgen.

Kompatibilität: Passt zu standardmäßigen 10-mm-geflochtenen Stahlleitungen und zu Halterungen, die einen 18-mm kugelförmigen Abschluss mit 20°-Ausrichtung akzeptieren. Das Produkt richtet sich an Mechaniker und erfahrene Motorradfahrer, die Bremsleitungen und zugehörige Befestigungen austauschen oder anpassen.

Identifikation und Rückverfolgbarkeit: Die Marke JMP und die Artikelnummer (MPN 757.22.58) sowie GTIN 4043981246308 ermöglichen eine korrekte Ersatzteilidentifikation bei Bestellung und beim Vergleich mit Schaubildern oder Servicehandbüchern.

Hinweis: Die obigen Informationen beschreiben Dimensionen, Zweck und die technischen Hauptdaten (Kugel-Ø 18 mm, Bohrloch 10,2 mm, Winkel 20°, Länge 30 mm, Farbe Blau). Prüfen Sie stets das physische Teilstück gegen die Anforderungen Ihrer konkreten Installation vor der festen Montage.
