Ringfitting Variotyp002 10 Mm 20 Anthrazit

Ringfitting Vario TYP002 10 mm (30 mm) – Anschlüsse für Bremsleitungen

Produkt: Ringfitting Vario TYP002 10 mm 20° (Länge 30 mm) von JMP (MPN: 757.02.34, GTIN: 4043981236767).

Diese Ringverbindung ist für hydraulische Bremsleitungen und -leitungssysteme vorgesehen, besonders zur Verwendung mit stahlummantelten (Stahlflex) Vario-Bremsleitungen und Speed-Brake-Anwendungen. Die Fitting sorgt für eine mechanische Verbindung zwischen Schlauch und Bauteil (z. B. Hauptzylinder, Kaliber oder Adapter), wo eine Ring- oder Banjo-Lösung erforderlich ist.

• Funktion: Überträgt hydraulischen Druck vom Schlauch auf das angeschlossene Bauteil über eine präzisionsbearbeitete Kontaktfläche. Der 20°-Winkel/Schraubenwinkel ist so ausgelegt, dass korrekte Orientierung und Platzverhältnisse in engen Montageräumen gewährleistet sind.
• Konstruktion und Materialien: Aus korrosionsbeständigem Metall gefertigt, bearbeitet für enge Passform und wiederholte Dichtungen. Die Materialauswahl priorisiert dimensionsstabile Eigenschaften und Widerstand gegen mechanische Belastung durch Reibung und Vibration.

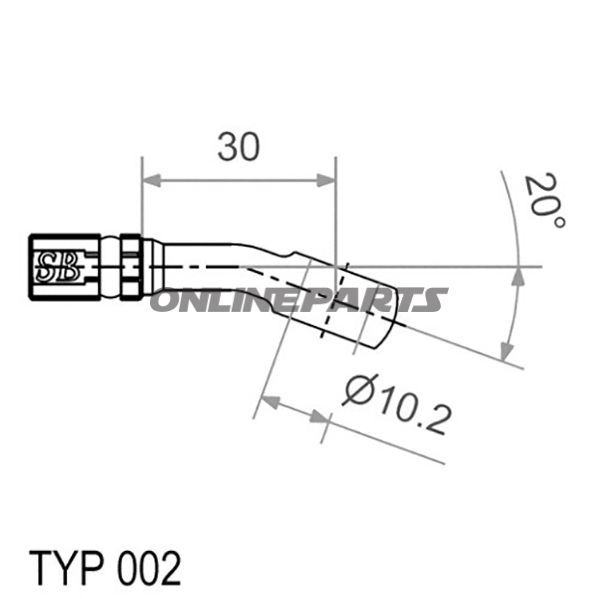

• Wesentliche Abmessungen: Kugel-/Kontaktdurchmesser: 18 mm; Bohrloch/innere Passage: 10,2 mm; Gesamtlänge: 30 mm; Winkel/Schräge: 20°; angegeben als 10 mm-Anschluss (relevant für Schlauch- oder Rohrdimension).
• Oberfläche und Farbe: Geliefert in Anthrazit-Ausführung (dunkelgrau), was einen moderaten Korrosionsschutz und ein neutrales Aussehen an sichtbaren Montagespunkten bietet.

Anwendungsbereiche und Kompatibilität: Die Ringverbindung ist für professionelle Montage an Motorrädern und anderen Kleinfahrzeugen mit hydraulischen Bremssystemen geeignet, bei denen Vario-Typ-Fittings und Stahlflex-Schläuche verwendet werden. Sie passt zu Installationen, die eine 10 mm-Verbindung und eine 20°-Ausrichtung erfordern, um Kollisionen mit dem Rahmen oder anderen Bauteilen zu vermeiden. Überprüfen Sie stets die Innenabmessungen und das Gewinde/den Typ des angeschlossenen Bauteils vor der Montage.

Mechanische Vorteile:

• Präzisionsgedrehte Kontaktfläche für reduziertes Siffr durchgängige Kontaktlast.
• Dimensionsstabilität bei dynamischer Belastung durch das Bremssystem.
• 20°-Winkel ermöglicht flexible Wegführung in engen Montageverhältnissen, ohne die Schlauchtropfen zu belasten.

Sicherheits- und Montageanweisungen: Verwenden Sie das passende Drehmoment bei der Verbindung und beachten Sie die Herstellervorgaben für Dichtungen/Ringdichtungen. Nach der Montage sollte das System einem Drucktest unter Betriebs- temperaturen unterzogen und auf Undichtigkeiten kontrolliert werden. Verwenden Sie geeignete Dichtungen oder Scheiben, wo notwendig — einige Installationen erfordern spezifische Scheiben je nach Ausführung des Bauteils.

Produktidentifikation: Dieses Bauteil wird von JMP geliefert und ist registriert mit MPN 757.02.34 und GTIN 4043981236767, Informationen, die bei der Suche nach kompatiblen Ersatzteilen oder technischen Datenblättern hilfreich sind.

Hinweis: Angegebene Abmessungen und Spezifikationen sind entscheidend für die korrekte Funktion; bestätigen Sie die Kompatibilität mit vorhandenen Fittings und Schläuchen vor der Installation. Packungsanzahl oder Verpackungsinformationen sind hier nicht angegeben.
