Ringfitting Variotyp000 10 Mm 0 Silber

Ringfitting Vario 10 mm, Kugelhals 18 mm — Befestigung für Speed-Bremsen in Stahlgeflechtlinie

Diese Ringfitting von JMP (MPN: 757.18.13, GTIN: 4043981245820) ist für den Einsatz an Speed-Bremsen mit Stahlgeflechtdaten (Stahlflex) Vario-Leitungen konzipiert. Sie kombiniert eine kompakte Form mit Präzisionsbearbeitung, sodass sie zu Anwendungen passt, bei denen eine genaue geometrische Anpassung und Haltbarkeit wichtig ist.

• Typ und Funktion: Ringfitting zur Montage am Ende der Stahlgeflechtd Vario-Bremsleitung. Fungiert als Verbindungs- und Montagespunkt zwischen dem Endstück der Bremsleitung und der Fahrzeugbefestigung/Armatur.
• Kugelhals: Ø 18 mm kugelförmiger Kopf, ausgelegt für Gelenk oder eine entsprechende Gegenseite für freies Drehen und Bewegung, ohne die Bremsleitungsfunktion einzuschränken.

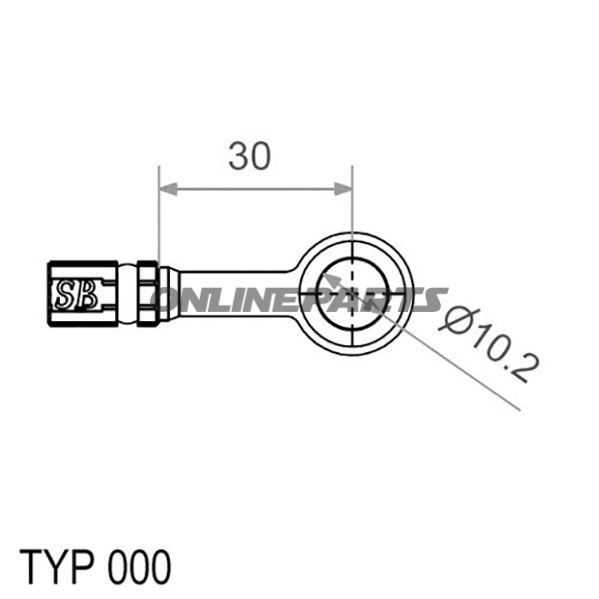

• Bohrdimension: Bohrung Ø 10,2 mm — passt zu einem 10 mm dimensionierten Leitungsende und gewährleistet korrekte Einpasstiefe und Festhaltung.
• Winkel/Neigung: 0° — direkt, gerader Ausgang ohne Winkelbiegung, geeignet, wenn die Leitung in einer Ebene verläuft ohne zusätzliche Geometrie.
• Länge: 30 mm— Gesamtlänge von der Rückseite bis zur äußeren Kante des Kugelhalses, relevant bei der Berücksichtigung von Montagefreiraum und Freiraum.
• Farbe/Oberfläche: Silberfinish, industrieller Look mit moderatem Korrosionsschutz, abhängig vom Material und der Oberflächenbehandlung.

Material und Eigenschaften

Das Produkt ist aus Metall gefertigt und geeignet für Bremsanwendungen; die Beschreibung weist auf eine stahlbezogene Anwendung hin (für Stahlflex-Vario-Leitungen). Die Materialwahl ist auf mechanische Befestigung und Verschleißfestigkeit bei wiederholten Bewegungen und Vibrationen abgestimmt. Die Oberflächenbeschichtung in Silber bietet grundlegenden Rostschutz, aber die Komponente sollte gemäß den Korrosionsroutinen des Werkstattstandorts bei Montageorten im Freien oder bei salzhaltiger Umgebung behandelt werden.

Kompatibilität und Anwendung

Primär passend für Vario-Typen von Stahlflex-Bremsleitungen mit 10 mm Dimensionierung. Aufgrund von Bohr- und Kugelmassen ist sie geeignet für Aftermarket- und Reparaturarbeiten, bei denen dieselben metrischen Abmessungen verwendet werden. Prüfen Sie stets gegen die technischen Daten des Fahrzeugs oder vorhandene Fittings, um Toleranzabgleich und korrekte Montage sicherzustellen.

Montagehinweise

• Stellen Sie eine korrekte Verankerung des Stahlgeflechtes am Endstück sicher und verwenden Sie passende Press-/Crimpwerkzeuge gemäß den Herstelleranweisungen.
• Nach der Montage: Prüfen Sie freie Rotationsfähigkeit im Kugelgelenk und dass die Bremsleitung nicht verklemmt oder scharfen Biegungen ausgesetzt ist.
• Nach dem Befüllen und Entlüften der Bremsen: Führen Sie Druck- und Dichtheitstests vor der Fahrprobe durch.

Identifikation

Die Produkthinweise geben die Marke JMP an (MPN 757.18.13). GTIN 4043981245820 kann für Lageridentifikation und Bestellkontrolle verwendet werden.

Wenn Sie spezifische Anforderungen an Korrosionsschutz, andere Längen oder geformte Varianten haben, finden Sie entsprechende Typen im JMP-Sortiment; vergleichen Sie Bohr- und Kugelmessungen, um einen korrekten Austausch sicherzustellen.
