Ringfitting Variotyp000 10 Mm 0 Schwarz

Ringfitting Vario, 10 mm, Winkel 0° — Befestigung für Stahlummanteltes Bremsleitungssystem

Diese Ringfitting von JMP (MPN: 757.22.33, GTIN: 4043981246285) wurde als Endstück für stahlummantelnde Bremsleitungen (Speed/Steelflex Vario-Typ) entwickelt. Sie wird verwendet, um die Bremsleitung in hydraulischen Systemen von Motorrädern zu verbinden und festzuhalten, wo eine präzise Passform und eine langlebige mechanische Verbindung erforderlich sind.

Funktion

• Überträgt hydraulischen Druck von der Bremsleitung zum Befestigungspunkt über ein kugelförmiges Kopfende.
• Sichert eine mechanische und dichte Verbindung bei Montage am Bremszylinder oder Anschlüssen.
• Winkel 0° bedeutet, dass die axiale Richtung der Fitting fortsetzt in derselben Linie wie das Leitung, ohne Neigung, was bei geraden Montageslösungen wichtig ist.

Technische Eigenschaften

• Kugelkopf: 18 mm Durchmesser – bietet eine abgerundete Sitzfläche für rotierbare oder selbsthemmende Verbindungen.
• Bohrungsdurchmesser: 10,2 mm — angepasst an Standard 10 mm Vario/Stahlummantelte Leitung für korrekte Passform und hydraulische Dichtheit.
• Winkel/Neigung: 0° — gerader Fitting ohne Neigungsentlastung.

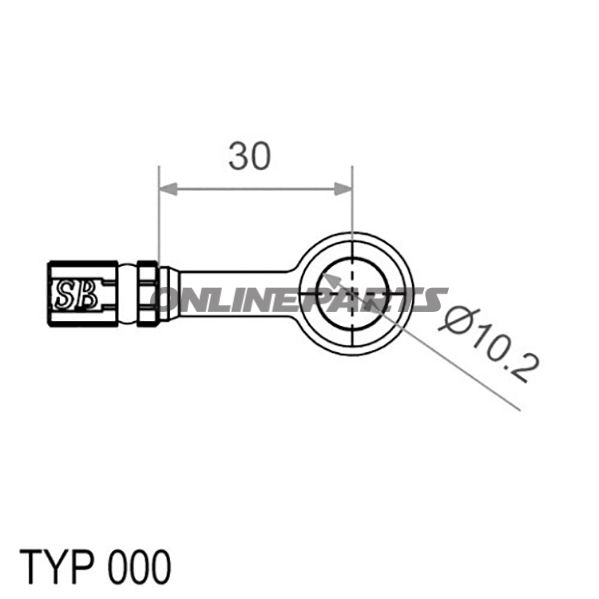

• Länge: 30 mm — Maß von der Hinterkante bis zum vorderen Punkt des Kugelkopfs (verwendet bei der Messung der Einbauhöhe).
• Farbe/Oberfläche: schwarz — typischerweise pulverbeschichtet oder anodisiert für Korrosionsschutz und ein gleichmäßiges Erscheinungsbild.

Materialwahl und Eigenschaften

Das Produkt besteht aus metallischem Material, geeignet für hydraulische Anwendungen. Die Oberflächenbehandlung in Schwarz reduziert Korrosion in nassen und kontaminierten Umgebungen und sorgt gleichzeitig für eine glattere, verschleißfeste Oberfläche bei der Montage. Die Materialwahl fokussiert auf mechanische Festigkeit und dimensionsstabile Eigenschaften, sodass es Belastungen und wiederholter Demontage ohne Verformung standhält.

Kompatibilität und Anwendung

• Geeignet für Vario / Speed Brake Stahlummantelte Bremsleitungen mit annähernd 10 mm Innendurchmesser.
• Nutzt hauptsächlich an Motorrädern und anderen kleinen Fahrzeugen hydraulische Bremssysteme, bei denen ein 0°-Fitting gewünscht wird.
• Passt an Montagestellen, bei denen der Kugelkopf von 18 mm zum Gegenstücks-Sitz oder Adapter passt.

Praktische Hinweise

• Messen Sie immer Bohr- und Außenmaße der bestehenden Leitungen und Fittings vor dem Austausch, um eine korrekte Montage sicherzustellen.
• Schwarze Oberfläche ist hauptsächlich kosmetisch und korrosionsschützend; bei hohen Temperaturen oder chemischer Belastung sollten Kompatibilität bewertet werden.
• GTIN und MPN sind für eindeutige Identifikation bei Bestellung oder bei der Suche nach Dokumentationen/konstruktiven Informationen angegeben: JMP 757.22.33, GTIN 4043981246285.

Diese Ringfitting ist für Fachpersonal konzipiert — Mechaniker und Motorradbesitzer — die präzise Maße und bekannte Artikelidentifikation für Wartung und Reparatur hydraulischer Bremssysteme benötigen.
