Ringfitting Variotyp000 10 Mm 0 Rot

Ringfitting für Speed-Bremsen (Vario) — 10 mm, 0° Winkel, rot

Diese Ringfitting von JMP (MPN: 757.22.25, GTIN: 4043981246278) ist für den Einsatz an Stahlummantelten Vario-Bremsleitungen (Speed Bremsen) vorgesehen. Sie fungiert als Verbindung zwischen dem Bremsenschlauch und dem zugehörigen Halter oder Bremselement, wo eine Kugel- oder Bahnführung für korrekte Fixierung und Bewegungsfreiheit erforderlich ist.

• Funktion: Die primäre Funktion der Fitting ist es, eine sichere mechanische Verbindung zu Stahlflex-Bremsen mit der Möglichkeit einer korrekten Leitgeometrie zu bieten, ohne unnötige Verdreh- oder Biegebeanspruchungen auf den Schlauch auszuüben. Sie ist mit Kugelkopfausführung (Kugelkopf Ø 18 mm) ausgeführt, um eine stabile Seitenmontage und gute Bewegungsbedämpfung zu gewährleisten.

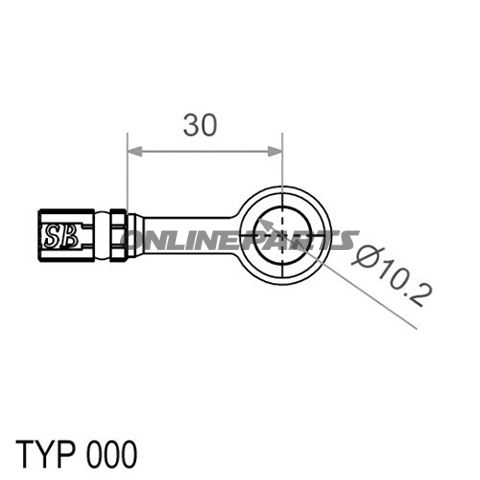

• Maßangaben: Bohrung Ø 10,2 mm, nominell angegebene Anschlussabmessung 10 mm. Länge 30 mm. Der Winkel beträgt 0° (keine Neigung), was bedeutet, dass sich die Fitting-Achsrichtung in Verlängerung des Schlauchs befindet.
• Materialien und Oberflächen: Fittings für Stahlummantelte Bremsleitungen werden typischerweise aus Metalllegierungen mit ausreichender Festigkeit und dichter Toleranz hergestellt. Diese Variante ist mit einer roten Oberflächenbeschichtung versehen, die je nach JMP-Produktionsprozess entweder anodisiert oder lackiert sein kann. Farbinnenmarkierungen dienen oft der Identifikation und Positionierung während der Montage; die Oberfläche sollte vor der Montage auf Beschädigungen geprüft werden.
• Kompatibilität: Entwickelt für Vario-Speed-Bremsensysteme und Stahlummantelte Bremsleitungen mit entsprechender Abmessung (Bohrung ca. 10,2 mm). Passt, wenn Kugelkopf Ø 18 mm und 0°-Winkel erforderlich sind. Prüfen Sie stets Maße und Gewinde-/Anschlussformen gegenüber vorhandenen Komponenten, um eine korrekte Passform sicherzustellen.
• Technische Eigenschaften und praktische Anwendung:
  • Kugelkopf Ø 18 mm ermöglicht eine roterte/zweckgebundene Montage, ohne den Schlauch übermäßig zu belasten.
  • 0°-Ausführung eignet sich für eine gerade Einführungsgeometrie; vermeiden Sie in Situationen mit Bedarf an Winkelanpassung.
  • 30 mm Gesamtlänge macht sie praktisch in engen Montageverhältnissen, wo überschüssige Länge problematisch sein kann.
• Montagehinweise: Vergewissern Sie sich, dass Schlauchende und Fittings sauber und frei von Beschädigungen sind. Befolgen Sie die Herstellerempfehlungen für das Anzugsmoment bei eventuellen Muttern oder Schrauben, um eine Überbeanspruchung zu vermeiden, die den Brems Schlauch beschädigen oder Dichtheit beeinträchtigen könnte.

Produktdaten: JMP Ringfitting, Modell 757.22.25 (GTIN 4043981246278). Verwenden Sie diese Beschreibung als Referenz bei Auswahl und Montage; bei Unsicherheit bezüglich der Kompatibilität sollten technische Zeichnungen oder Maßdaten mit vorhandenen Komponenten abgeglichen werden.
