Ringfitting Vario 10 mm, 30 mm Länge — zur Steuerung von Brems-/Kupplungsleitung
Produkt: Ringfitting Vario TYP000 10 mm, Chromfinish. Dieses Bauteil wird von der Marke JMP geliefert (MPN: 757.02.31, GTIN: 4043981236736).
Die Ringfitting ist eine mechanische Verbindung, konzipiert für den Einsatz an flexiblen Stahlummantelten Brems- und Kupplungsleitungen (z. B. Speed-Bremsen oder Stahlflex Vario-Leitungen). Sie wird als Endstück/Anschlussteil verwendet, wo die Leitung an ein Kugel- oder Drehglied angeschlossen wird oder wo eine präzise Winkel- und Längenanpassung erforderlich ist.

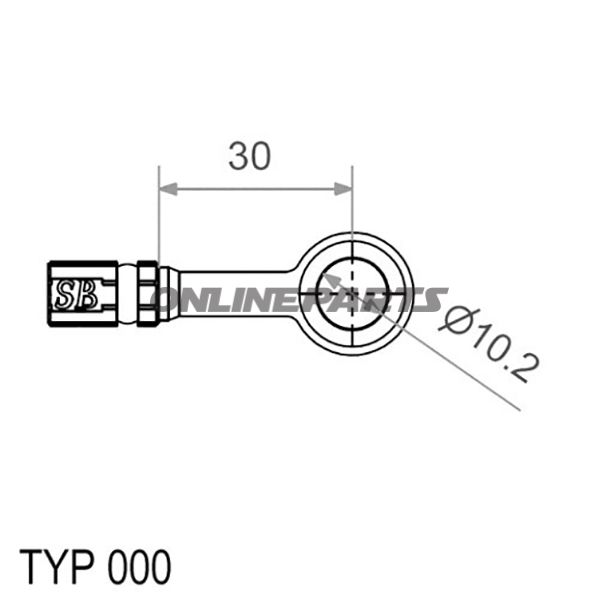

- Konstruktion und Geometrie: Kugelkopf mit Außendurchmesser 18 mm, Bohrung Ø 10,2 mm, Winkel/Steilheit 0° (d. h. gerader Durchlauf), Gesamtlänge 30 mm.
- Material und Oberfläche: Hergestellt aus Stahl mit Chrombeschichtung. Die Stahlbasis bietet die notwendige mechanische Festigkeit und Dimensionsstabilität, während die Chromoberfläche vor Korrosion schützt und eine glatte Oberfläche mit geringem Reibungsverlust bei bewegten Verbindungen ermöglicht.
- Finish: Chrom; geeignet für sichtbare Anwendungen und Stellen, an denen Witterungs- und Schmutzresistenz gewünscht ist.
- Parametrisierung: Bohrung Ø 10,2 mm bedeutet, dass der integrierte Durchlass der Fitting in vario-Leitungen mit einer äußeren Dimension von ca. 10 mm passt. Die 30 mm Gesamtlänge macht ihn geeignet für Installationen mit begrenztem Platz, in denen ein präziser Abstand zwischen den Anschlüssen erforderlich ist.
Funktionelle Beschreibung
Die Ringfitting dient als mechanisches Endstück, das lineare Kraft von einem Steuersystem auf eine Brems- oder Kupplungseinheit über eine doppelstahldrahtgezogene Leitung überträgt. Der Kugelkopf ermöglicht eine leichte Drehung in der Verbindung, um Bindungen oder ungleichmäßigen Verschleiß an beweglichen Punkten zu vermeiden. Der 0°-Winkel zeigt an, dass der Durchlauf der Fitting gerade ist, was wichtig ist, wenn minimale Richtungsänderung des Kabels und gleichmäßige Kraftübertragung gewünscht werden.
Kompatibilität und Anwendung
- Entworfen für Vario-Stahlflexleitungen und entsprechende Flex-Kabel mit ca. 10 mm äußeren Abmessungen.
- Geeignet für Land-, Straßen- und Freizeit-Motorrad-Anwendungen, bei denen Präzision und Stabilität der Verbindung erforderlich sind.
- Geeignet zum Austausch verschlissener oder beschädigter Endstücke an bestehenden Leitungen; Prüfen Sie Bohr- und Kugeldimensionen gegenüber dem Originalzubehör vor der Montage.
Technische Vorteile
- Robustes Stahldesign sorgt für lange Lebensdauer bei sachgemäßer Verwendung.
- Chromoberfläche reduziert Korrosion und verbessert Gleiteigenschaften in beweglichen Verbindungen.
- Kompakte Abmessungen (30 mm Länge) erleichtern die Integration in enge Montageverhältnisse.
- Kugelkopf mit 18 mm bietet eine große Kontaktfläche und stabile Verbindung zwischen Leitung und Anschlusspunkt.
Montagehinweise
- Prüfen Sie, ob der Kabeldurchmesser zur Bohrung Ø 10,2 mm passt und ob Schrumpfschläuche oder Halterungen entsprechend dimensioniert sind.
- Gewährleisten Sie das richtige Anzugsmoment und ggf. Klebstoff im Gewinde-/Montagebereich, sofern dies in der Montageanleitung des Fahrzeugs vorgesehen ist.
- Vermeiden Sie starke Verformungen beim Montieren, da falsches Biegen die Dichtheit und Beweglichkeit der Kugelverbindung beeinträchtigen kann.
Das Produkt wird unter JMPs Artikelnummer 757.02.31 (GTIN 4043981236736) geführt. Falls Sie weitere Varianten derselben Serie benötigen (verschiedene Winkel, Längen oder Finish), können die Abmessungen und MPN verwendet werden, um entsprechende Fittings von JMP zu finden.
