Ringfitting Vario HD TYP190 — Ringmontage für Kabel und Draht (11,2 mm, 90°)

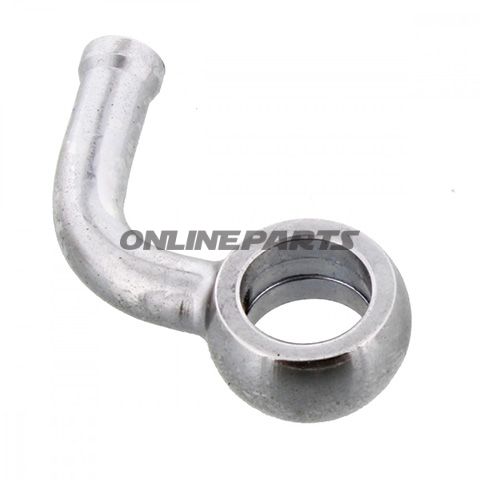

Produktübersicht: Dieser Ringfitting Vario HD TYP190 von JMP (MPN 757.03.16, GTIN 4043981237498) ist ein krombeschichteter Ringfitting, der für die mechanische Befestigung von Kabeln, Drahtseilen oder Drahtrohren vorgesehen ist, bei dem einen Lochdurchmesser von 11,2 mm und eine seitliche Biegung von 90° benötigt werden. Er wird typischerweise für Steuer-, Brems- oder Kupplungskabelinstallationen an Motorrädern, Rollern und anderen Fahrzeugen verwendet, wo präzente Führung und Kraftübertragung erforderlich sind.
Funktion: Die primäre Funktion des Ringfittings besteht darin, eine sichere, formstabile Verbindung zwischen Kabelende und mechanischen Bauteilen zu gewährleisten. Der Lochdurchmesser von 11,2 mm empfängt Kabelenden oder Umlaufringe, während der 90°-Seitenversatz die Kabelrichtung ändert, ohne scharfe Knicke zu verursachen, was Verschleiß und Reibung reduziert. Das Vario-Design ermöglicht eine gleichmäßige Montage in Anwendungen, bei denen der verfügbare Platz begrenzt ist oder der Kabelkanal eine laterale Abknickung erfordert.
- Material und Oberfläche: Die Chrombeschichtung bietet Korrosionsschutz und eine glatte Kontaktfläche zum Kabel oder zur Lünette. Die Unterkonstruktion besteht typischerweise aus duktillem Metall, das für mechanische Belastungen geeignet ist; die Oberflächenbeschichtung erhöht die Verschleißfestigkeit und erleichtert die Reinigung.
- Abmessungen: Lochdurchmesser: 11,2 mm — passend für Standardkabel und Lünetten in dieser Größe. Biegegrad: 90° Seitenversatz — ändert die Kabelrichtung bei lateralem Übergang ohne scharfe Knicke.
- Montage: Wird am Ring- oder Flanschpunkt montiert, wobei das Kabelende in das Loch eingesetzt und mit geeignetem Passbolzen, Sicherungsring oder Schrumpflößung je nach Anwendung befestigt wird. Die Wahl des Bolzens/Stifts muss zum Ringfitting-Loch sowie zu den mechanischen Kräften im System passen.
Kompatibilität und Anwendungsbereiche: Geeignet für Motorradwerkstätten, Ersatzteilmontage und Reparaturen. Wird häufig in Steuer-, Brems- und Kupplungssystemen sowie in anderen Steuer- oder Stellmechanismen verwendet, bei denen ein 11,2 mm-Interface und eine seitliche 90°-Führung erforderlich sind. Passt zu Standardkabelenden und Lünetten, die für diesen Durchmesser ausgelegt sind.
Technische Vorteile und Überlegungen:
- Der 90°-Seitenversatz sorgt für eine kontrollierte Kabelführung und reduziert Belastungspunkte im Vergleich zu einem scharfen Knick.
- Die Chromoberfläche verringert Korrosion und bietet eine glatte Kontaktfläche, was die Lebensdauer von Kabeln und Lünetten unter normalen Betriebsbedingungen verlängern kann.
- Robuste mechanische Ausführung geeignet für wiederholte Belastungen durch mechanische Bewegungen, vorausgesetzt die richtigen Befestigungselemente und korrekte Montage werden gewählt.
Identifikation: Das Produkt wird unter der Marke JMP geführt und kann anhand der MPN 757.03.16 und GTIN 4043981237498 identifiziert werden. Diese Codes erleichtern Werkstätten bei Bestellungen oder der Suche nach Ersatzteilen, um eine korrekte Auswechslung zu gewährleisten.
Hinweise zum Kauf und zur Anwendung: Prüfen Sie immer, ob Lochdurchmesser und Biegung der vorhandenen Kabelführung entsprechen, bevor Sie montieren. Bewerten Sie auch die Kompatibilität mit dem verwendeten Kabelgehäuse und dem Durchmesser des Befestigungselements, um eine sichere mechanische Verbindung ohne Spiel oder Überlastung zu erreichen.
