Ringfitting Vario HD TYP104 — Ringfitting für Geschwindigkeitssensoren, 11,2 mm, 45° (schwarz)

Produktübersicht: Diese Ringfitting von JMP (MPN: 757.02.87, GTIN: 4043981237238) ist für die Montage an Geschwindigkeitssensoren in Stahlflex Vario-Leitungen vorgesehen. Sie dient als Verbindungsstück zwischen Bremssystemleitung und Bremselement, wobei Anforderungen an Winkel, Bohrlochdurchmesser und Kugelkopf-Durchmesser erfüllt werden müssen, damit Funktion und Passform gewährleistet sind.

• Funktion: Die Ringfitting gewährleistet eine kompakte, mechanische Verbindung zum Speed-Brems- bzw. Geschwindigkeitssystems, wo Steifheit und die korrekte Positionierung der Bremsleitung wichtig sind. Die Kugelköpfe ermöglichen eine gewisse Beweglichkeit, damit das Gelenk Verschiebungen zwischen Montagesflächen ohne unnötige Belastung der Schlauchs ausgleichen kann.

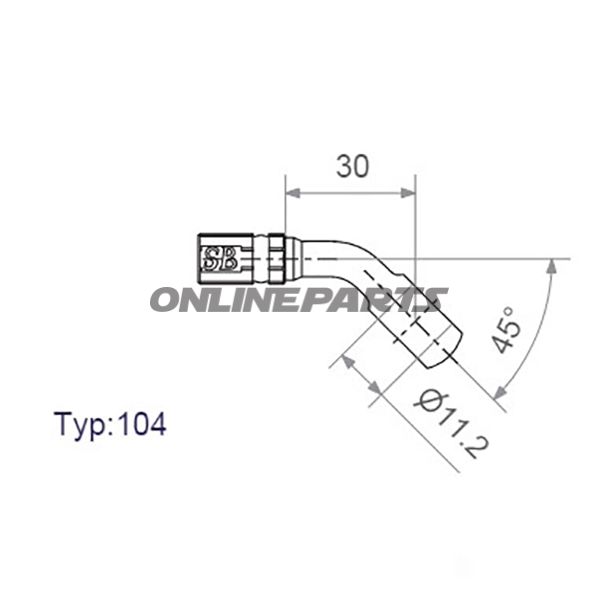

• Abmessungen und Geometrie: Bohrung: 11,2 mm; Kugelkopfdurchmesser: 18 mm; Winkel/Hang: 45°; Gesamtlänge: 30 mm. Diese Maße sind darauf ausgelegt, Standarddurchmesser im Stahlflex Vario-System zu entsprechen und eine korrekte Linie für die Leitungsführung zu ermöglichen.
• Material und Oberfläche: Hergestellt aus Aluminium mit schwarzer Oberfläche. Aluminium sorgt für geringes Gewicht und ausreichende mechanische Festigkeit für diesen Komponententyp, während die Oberflächenbehandlung Korrosion an exponierten Montagepunkten reduziert.
• Kompatibilität: Entwickelt für den Einsatz mit Stahlflex Vario-Bremsleitungen und entsprechenden Systemen, bei denen ein Bohrlochdurchmesser von 11,2 mm und ein Kugelkopfdurchmesser von 18 mm erforderlich sind. Überprüfen Sie stets, ob Bohrloch- und Kugelkopf-Dimensionen sowie der 45°-Winkel zum konkreten Montagepunkt passen, bevor Sie die Installation durchführen.

Technische Überlegungen bei der Montage:

• Säubern Sie die Kontaktflächen und entfernen Sie ggf. Lack oder Burshvinst, bevor Sie die Fitting montieren, um eine korrekte Sitzpassung zu gewährleisten.
• Verwenden Sie das korrekte Anzugsmoment und ggf. spezifische Verriegelungsmittel gemäß den Anweisungen des Herstellers, um Überdrehung oder Undichtigkeiten am Befestigungspunkt zu vermeiden.
• Prüfen Sie, ob der Bewegungsradius der Leitung durch umliegende Komponenten nicht eingeschränkt wird, da das Kugelgelenk etwas Spiel benötigt, um Vibrationen und Bewegungen auszugleichen.

Praktische Vorteile: Die kompakte 45°-Form ermöglicht es, die Bremsschlauchleitung näher am Chassis oder Motor vorbeiführen, ohne scharfe Biegungen zu erzeugen, und die Materialauswahl sorgt für geringes Gewicht bei ausreichender Haltbarkeit im normalen Betrieb.

Identifikation: Hersteller: JMP; MPN: 757.02.87; GTIN: 4043981237238. Die Angaben unterstützen bei Nachbestellungen und bei der Auswahl kompatibler fittings für bestehende Stahlflex Vario-Installationen.
