Ringfitting Vario Hdtyp104 11.2Mm 45 Gold

Ringpassung für Vario-Geschwindigkeitsbremsen — 11,2 mm, 45° (Gold)

Produktbeschreibung: Diese Ringpassung von JMP (MPN: 757.02.88, GTIN: 4043981237245) ist eine einfache, präzise gefertigte Fittingskomponente, die zur Montage an Vario-stylierten Geschwindigkeitsbremsen und Stahlflex Vario-Leitungen vorgesehen ist. Sie wird als Übergangs-/ Muffe beim Anschluss verwendet, wo eine Kugelkopfverbindung mit einem äußeren Durchmesser von 18 mm mit einer 11,2 mm Bohrung in einem festen Winkel von 45° gekoppelt wird. Die Farbe ist Gold, und das Material ist Aluminium.

• Funktion: Fungiert als mechanisches Zwischenstück zwischen dem Bremselektro-/Vario-Fitting der Bremsleitung und dem Kugelkopf/ Kopf. Gewährleistet die korrekte zueinander ausgerichtete Position und den Winkel (45°), sodass Bewegung und Montagegeometrie ohne unnötiges Spiel oder Spannungen in der Leitung erhalten bleiben.
• Winkel/Geometrie: 45° Neigung, vorgesehen für Situationen, in denen der Rahmen oder Montagerichtwinkel eine feste Winkeländerung erfordern.

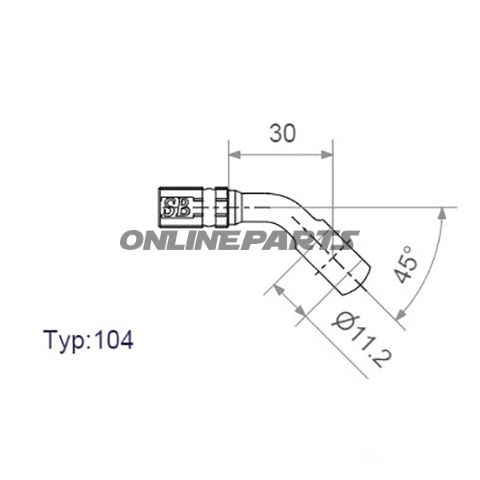

• Maße: Bohrung Ø 11,2 mm, Kugelkopföffnung Ø 18 mm, Gesamtlänge ca. 30 mm.
• Material und Oberfläche: Hergestellt aus Aluminium – ein Gleichgewicht zwischen Gewicht und mechanischer Festigkeit. Aluminium bietet guten Korrosionsschutz im Vergleich zu unbeschichteten Stahlelementen und eignet sich für Bauteile, bei denen geringes Gewicht erwünscht ist. Die Oberfläche ist goldfarbig, typischerweise eine anodisierte oder färbe-behandelte Beschichtung zum Korrosionsschutz und zur Ästhetik.

Kompatibilität und Anwendung: Entwickelt zur Verwendung mit Stahlflex-Vario-Leitungen und entsprechenden Vario-Geschwindigkeitsbremsfittings. Passt dort hinein, wo eine 11,2 mm-Bohrung und ein 18 mm Kugelkopfelement mit einem 45°-Winkel verbunden werden sollen. Geeignet für Monteure und Motorradfahrer, die mit flexiblen stählernen Verstärkungsbrems- oder Kupplungsleitungen mit Vario-Anschluss arbeiten.

Technische Überlegungen:

• Prüfen Sie die Maße der bestehenden Fittings vor der Montage – insbesondere den Durchmesser der Bohrung und die äußere Kugelkopf-Dimension, um eine korrekte Passform sicherzustellen.
• Aluminium erfordert das korrekte Drehmoment und die Verwendung geeigneter Dichtungen/Abdichtungsmethoden, wo erforderlich; vermeiden Sie Überedrehung bei der Montage, um Verformung zu verhindern.
• Die farbige Oberfläche ist hauptsächlich kosmetisch und korrosionsschützend; in aggressiven Umgebungen kann ergänzender Korrosionsschutz sinnvoll sein.

Produktidentifikation: Diese Ringpassung wird von JMP vermarktet und kann anhand der MPN 757.02.88 und GTIN 4043981237245 identifiziert werden. Diese Codes können bei der Suche nach Kompatibilität oder beim Bestellen verwendet werden, um das korrekte Teil sicherzustellen.

Anwendungstipps für Monteure:

• Reinigen und Inspizieren Sie die Verbindungflächen vor der Montage.
• Verwenden Sie einen geeigneten Drehmomentschlüssel und empfohlene Dichtungsmittel bei der Montage von Hydrauliksystemen.
• Beim Austausch vergleichen Sie sowohl Bohrmaß als auch Kugelkopf-Dimensionen und nicht nur visuell.
