Ringfitting Vario Hdtyp102 11.2Mm 20 Gold

Ringvinge Vario HD TYP102 11,2 mm — Fittings für Höchstgeschwindigkeitsbremssysteme (golden)

Produktübersicht: Diese Ringverbindung von JMP, Modellnummer MPN 757.02.83 (GTIN 4043981237207), besteht aus Aluminium und ist für die Montage an Stahlflex Vario-Höchstgeschwindigkeitsbremsleitungen vorgesehen. Sie bildet die mechanische Verbindung zwischen dem flexiblen Bremssystem und angrenzenden Bauteilen und ist für Anwendungen konzipiert, bei denen eine präzise Ausrichtung und Durchmesser entscheidend für die Installation sind.

• Funktion: Die Ringverbindung fungiert als Endbeschlag an Vario-typ Bremsleitungen und überträgt Druck sowie Bewegung vom Bremschlauch zum angeschlossenen Bauteil über einen Kugelkopf. Sie gewährleistet eine festhaltende Verbindung und eine korrekt senkrechte oder geneigte Montage, abhängig von den Installationsanforderungen.

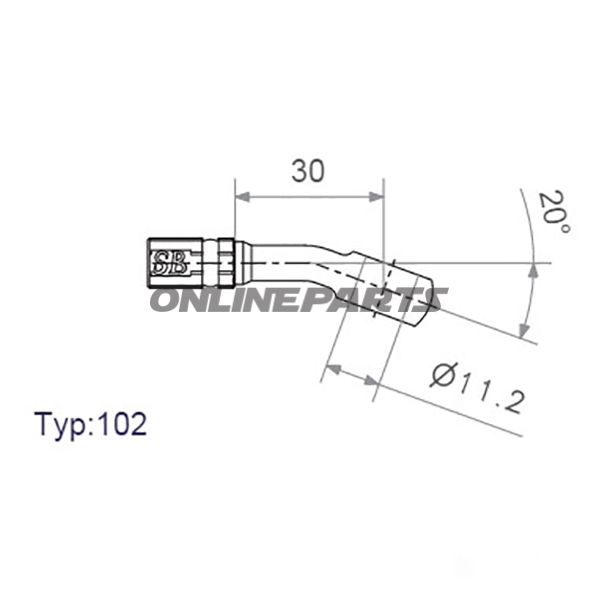

• Dimensionen und Geometrie: Bohrung: 11,2 mm; Kugelkopf-Durchmesser: 18 mm; Winkel/Neigung: 20°; Gesamtlänge: 30 mm. Diese Maße machen den Beschlag geeignet für Installationen, bei denen Platz- und Winkelbeschränkungen eine kurze, geneigte Endstück erfordern.
• Material und Oberfläche: Aus Aluminium gefertigt, was ein gutes Gleichgewicht zwischen geringem Gewicht und Korrosionsbeständigkeit bietet. Die Oberfläche ist mit einer goldfarbenen Behandlung versehen, die vor allem kosmetischer Natur ist, aber auch das tragende Material gegen übliche Oberflächenkorrosion schützt.
• Kompatibilität: Speziell ausgelegt für den Einsatz mit Stahlflex Vario-Speed-Bremssystemleitungen (Vario-Linien). Prüfen Sie Bohr- und Kugeldimensionen gegen Ihre vorhandene Schlauch- und Anschlussausstattung, bevor Sie montieren, um eine korrekte Passform sicherzustellen.
• Identifikation: Das Produkt wird unter der JMP-Marke geliefert und kann anhand von MPN 757.02.83 und GTIN 4043981237207 bei Bestellung oder Ersatzteilsuche identifiziert werden.

Anwendungs- und Installationshinweise: Montieren Sie die Verbindung gemäß den Anweisungen des Herstellers für Stahlflex Vario-Linien. Stellen Sie eine korrekte Vorspannung sicher und beachten Sie die Momentangaben, um eine Verformung der Aluminiumkomponente zu vermeiden. Prüfen Sie die Anschlussflächen auf Beschädigungen oder Verschmutzungen vor der Montage. Beim Austausch empfiehlt es sich, sowohl die Bohrungsmaße (11,2 mm) als auch den Durchmesser des Kugelkopfs (18 mm) zu vergleichen, um Dichtheit und mechanische Stabilität sicherzustellen.

Technische Vorteile: Die kurze Länge (30 mm) und der 20°-Winkel ermöglichen eine kompakte Montage in engen Räumen, ohne das Schlauhlayout wesentlich zu verändern. Das Aluminiummaterial reduziert das Gewicht im Vergleich zu Stahl-Fittings und bietet gleichzeitig die nötige Festigkeit für typische Motorradbremsanwendungen.

Hinweis: Die hier beschriebenen Informationen beziehen sich auf eine einzelne Ringverbindung. Dichtungsgrößen oder Versandeinheiten können bei Händlern variieren; prüfen Sie Bestellangaben, falls die Stückzahl pro Packung für Ihren Einkauf relevant ist.
