Ringfitting Vario Hdtyp102 11.2Mm 20 Edelstahl

Ringfitting Vario HD TYP102 11,2 mm — Fittings für Speed-Bremse und Stahlflex-Leitungen

Produktübersicht: Diese Ringfitting von JMP (MPN: 757.04.09, GTIN: 4043981238334) ist aus Edelstahl gefertigt und für die Montage an Speed-Bremser/Stahlflex-Vario-Leitungen konzipiert. Sie kombiniert ein kugelgelagertes Oberteil mit einer Bohröffnung und einem festen Winkel, wodurch sie sich für Anwendungen eignet, bei denen präziter Winkel und kompakte Länge erforderlich sind.

• Marke: JMP
• MPN: 757.04.09
• GTIN: 4043981238334

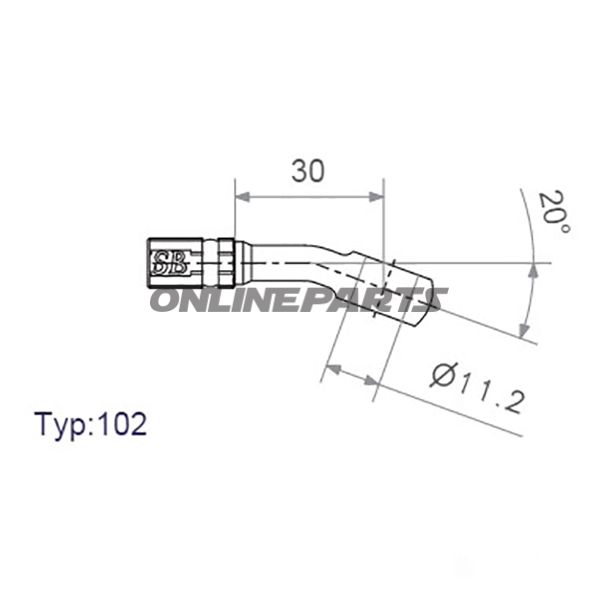

• Kugelkopfdurchmesser: 18 mm
• Bohröffnung (Hohlbohrung): 11,2 mm
• Winkel/Neigung: 20°
• Länge: 30 mm
• Material: Edelstahl

Funktion und Anwendung

Die Ringfitting ist als Verbindungselement zwischen Stahlummantelten Bremsschläuchen (Stahlflex Vario-Linie) und beweglichen oder festen Komponenten im Bremssystem konzipiert. Der kugelförmige Kopf mit Ø 18 mm erlaubt eine gewisse Beweglichkeit/Rotationsrichtung, was hilft, eine korrekte geometrische Einpassung ohne belastende Verdrehungen in der Schlaufe zu gewährleisten. Die Bohröffnung von 11,2 mm gibt das innere Montagesloch an, das mit dem Bolzen oder Stift übereinstimmen muss, auf dem die Fitting montiert wird.

Materialwahl und Eigenschaften

Die Fitting ist aus Edelstahl gefertigt, einem Material, das wegen seiner Korrosionsbeständigkeit und mechanischen Festigkeit gewählt wurde. Edelstahl bietet gute Haltbarkeit bei Straßen- und Klimabelastungen sowie Widerstand gegen Bremsflüssigkeiten und Reinigungsmittel, die typischerweise in Werkstätten verwendet werden. Das Material eignet sich für die mechanische Belastung, die in Bremssystemen entsteht, sofern eine korrekte Dimensionierung und Montage erfolgt.

Technische Vorteile

• Präziser Winkel (20°) und kurze Gesamtlänge (30 mm) machen die Fitting für enge Montagesituationen geeignet.
• Der Kugelkopfdurchmesser ermöglicht Beweglichkeit und Justierung zwischen Schlauch und Montagepunkt, wodurch Punktbelastungen am Schlauch reduziert werden.
• Edelstahl sorgt für lange Lebensdauer und geringen Wartungsaufwand in korrosiven Umgebungen.

Kompatibilität und Anwendungsbereiche

In erster Linie für den Einsatz mit Stahlflex-Vario-Bremsen und ähnlichen Stahlflex-Leitungen vorgesehen, bei denen Bohröffnung 11,2 mm und Kugelkopfdurchmesser 18 mm geeignet sind. Überprüfen Sie stets Maße und Gewinde/Bolzenabmessungen am jeweiligen Fahrzeug oder Bauteil, da die Passung von den Geometrien und Montage-Standards abhängt.

Montagehinweise

• Stellen Sie sicher, dass Kontaktflächen vor der Montage sauber gereinigt und inspiziert sind.
• Anzugsdrehmomente und eventuelle Dichtmittel sind gemäß den Anweisungen des Herstellers für die komplette Bremseinbauanordnung durchzuführen.
• Verwenden Sie keine beschädigten oder verformten Fittings; eine Prüfung von Kugelgelenk und Kantenrand auf Verschleiß wird bei Wartungen empfohlen.

Das Produkt ist mit JMP gekennzeichnet und unter der Artikelnummer 757.04.09 (GTIN 4043981238334) erhältlich. Wenden Sie sich an das technische Ressourcen- oder Lösungsdokumentationszentrum für spezifische Montagedetails an Ihrem Fahrzeug oder in Ihrer Werkstatt.
