Ringfitting Vario HD TYP102 11,2 mm (Chrom) zur Montage an Geschwindigkeitssätteln

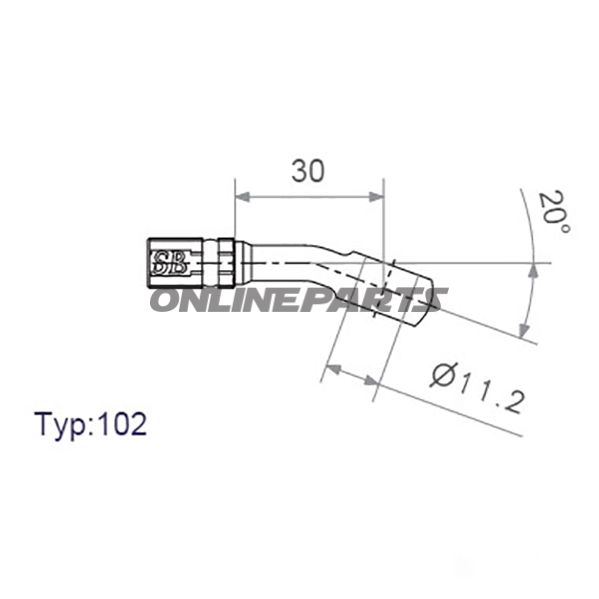

Produktübersicht: Diese Ringfitting von JMP (MPN: 757.02.85, GTIN: 4043981237221) ist aus Aluminium mit Chromfinish gefertigt und für die Montage an Stahlflex Vario-Leitungen für Geschwindigkeitssättel vorgesehen. Es beschreibt ein Kugelgelenk mit einem Durchmesser von 18 mm, ein Bohrloch von 11,2 mm und einen Winkel/Neigung von 20° mit einer Gesamtlänge von 30 mm.

Funktion

Die Ringfitting fungiert als Grenzleitung zwischen hydraulischen Vario-Bremsleitungen und mechanischen oder hydraulischen Komponenten, bei denen ein Kugelgelenk und ein präziser Winkel erforderlich sind, um korrekte Bewegung und Anpassung am Montagepunkt sicherzustellen. Es ist darauf ausgelegt, Beweglichkeit des Kugelgelenks mit einem festgelegten Winkel (20°) zu kombinieren, um Knicke oder Belastungen im Schlauch bei schrägen Montagen zu vermeiden.

Materialien und Eigenschaften

• Material: Aluminium — gewählt für geringes Gewicht, Korrosionsbeständigkeit und geeignete Festigkeit für Fittings in Brems- und Steuerungssystemen.
• Oberfläche: Chromfinish — bietet eine glattere, verschleißfeste Oberfläche und zusätzlichen Korrosionsschutz im Vergleich zu unbehandeltem Aluminium.
• Kugelgelenk: Kugelhaupt Ø 18 mm — formt Bewegungsfreiheit und Rotationsmöglichkeiten im Gelenk.
• Bohrloch: 11,2 mm — die Abmessung entspricht Standardanschlüssen für Vario-Systeme und muss mit Bolzen/Achse für korrekte Montage abgestimmt werden.
• Winkel/Neigung: 20° — unterstützt schräge Montage und reduziert Belastung von Schlauch und Verbindungen.
• Länge: 30 mm — Gesamtlänge, relevant bei der Planung von Montagesabständen und Freiraum.

Technische Anwendung und Kompatibilität

Die Fitting ist für den Einsatz an Stahlflex Vario-Bremssystemen und entsprechenden Vario-Leitungen vorgesehen, wobei Bohrloch 11,2 mm und die Abmessungen des Kugelhäuschens kompatibel sind. Mechaniker sollten prüfen, ob Bolzen/Achse und das Gegenstück der Bremskomponente mit 11,2 mm Bohrung und dem Ø 18 mm Kugelgehäuse übereinstimmen. Der 20°-Winkel muss in der Montages Geometrie berücksichtigt werden, um korrekte Bewegungsfreiheit sicherzustellen, ohne übermäßiges Moment an die Schlauchenden zu übertragen.

Montagehinweise

• Gewinde und Bohrungsmaße vor der Montage prüfen, um Passungsprobleme zu vermeiden.
• Gebrauchter Moment bei Anziehen verwenden, um eine Verformung der Aluminiumkomponente oder Beschädigung der Chromoberfläche zu vermeiden.
• Bei Nutzung in Bremssystemen alle Anschlüsse nachziehen und gemäß Herstellervorschriften Druckprüfungen durchführen.

Kurzproduktidentifikation

Marke: JMP. Modell/MPN: 757.02.85. GTIN: 4043981237221. Produkt: Ringfitting Vario HD TYP102, Bohrung 11,2 mm, Kugelkopf Ø 18 mm, Winkel 20°, Länge 30 mm, Aluminium mit Chromfinish.

Wenn Sie sich bzgl. der Kompatibilität mit Ihrer spezifischen Bremsleitung oder Installationskonfiguration unsicher sind, empfiehlt es sich, diese Maße mit den vorhandenen Teilen zu vergleichen oder einen erfahrenen Mechaniker zu konsultieren.
