Ringfitting Vario Hdtyp102 11.2Mm 20 Anthrazit

Ringfitting Vario HD TYP102 — Fittings für Schnellbremsen (11,2 mm, 20°)

Produktübersicht: Dieses Ringfitting Vario HD TYP102 von JMP (MPN: 757.02.84, GTIN: 4043981237214) ist für die Montage an Schnellbremsen und Stahlflex Vario-Leitungen vorgesehen. Es dient als Verbindungs- und bewegtes Glied, um eine korrekte Ausrichtung und reibungsfreie Bewegung bei der Endmontage von Bremsleitungen oder Steuerungskomponenten zu ermöglichen.

• Typ: Ringfitting Vario HD (TYP102)
• MPN: 757.02.84
• GTIN: 4043981237214
• Marke: JMP

Funktion und Anwendung

Das Ringfitting fungiert als Kugelgelenkverbindung zwischen Feder-/Bremskomponenten und Schlauchenden. Der Kugelkopf sorgt für Rotations- und Winkelkompensation, wodurch seitliche Belastungen auf Fittings und Schlauchanschlüsse reduziert werden. Es kommt primär in Systemen mit Stahlflex Vario-Leitungen zum Einsatz und passt in Situationen, in denen eine Bohrung von 11,2 mm und ein Winkel von 20° für eine korrekte geometrische Anpassung erforderlich sind.

Material und Oberflächen

Die Komponente ist aus Aluminum gefertigt, gewählt wegen der Kombination aus geringem Gewicht und Korrosionsbeständigkeit. Die Oberfläche ist in Anthrazit behandelt, was sichtbare Kratzer reduziert und einen neutralen, technischen Look verleiht. Die Eigenschaften des Aluminiums bedeuten eine gute Beständigkeit gegen übliche Witterungseinflüsse, während es nicht dieselben Tragfähigkeiten wie gehärtete Stahlkomponenten aufweist — geeignete Momentwerte und korrekte Montage sind daher wichtig für eine lange Lebensdauer.

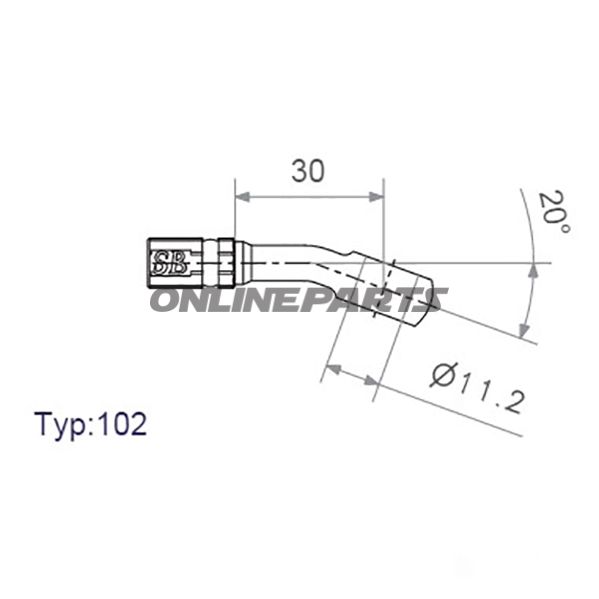

Abmessungen und mechanische Daten

• Kugelkopfdurchmesser: 18 mm Ø
• Bohrungsdurchmesser: 11,2 mm
• Winkel / Neigung: 20°
• Länge: 30 mm
• Material: Aluminium
• Farbe: Anthrazit

Kompatibilität und Montagehinweise

Passen zu Stahlflex Vario-Leitungen und vergleichbaren Schnellbremsanwendungen mit einem Bohrungsdurchmesser von 11,2 mm. Bei der Montage sicherstellen, dass das Kugelgelenk korrekt angepasst ist, und die empfohlenen Momentwerte verwenden, um eine Deformation des Aluminiummaterials zu vermeiden. Überprüfen Sie, dass die angeschlossenen Schrauben, Bonnen- oder Schlauchenden mit der 18 mm Kugelkopfdimension und 11,2 mm Bohrung kompatibel sind.

Technische Vorteile

• Geringes Gewicht im Vergleich zu Stahl-Verbindungsstücken, was die Belastung beweglicher Systeme reduzieren kann.
• Korrosionsbeständig dank Aluminium und Oberflächenbehandlung.
• Geometrie der Kugelführung (18 mm Kugelkopf) ermöglicht gute Bewegungsfreiheit und reduziert Seitenbelastungen.

Qualität und Identifikation

Das Produkt wird unter der JMP-Marke geliefert (MPN 757.02.84). GTIN 4043981237214 kann zur Identifikation in Lager- und Beschaffungssystemen verwendet werden. Materialwahl und Abmessungen sollten mit dem Rest der Systemkomponenten abgestimmt werden, um eine sichere und dauerhafte Montage zu gewährleisten.

Hinweis

Die Angaben beziehen sich auf Form und Material der Bauteile. Bei Unsicherheit bezüglich der Kompatibilität oder bei Anforderungen an höhere Belastungseigenschaften wird die Wahl alternativer Materialien oder eine zusätzliche technische Bewertung der gesamten Systemkonstruktion empfohlen.
