Ringfitting Vario HD TYP100 für GeschwindigkeitssBremsen — 11,2 mm, Edelstahl
Produktübersicht: Diese Ringfitting, Modell TYP100 von JMP (MPN 757.04.08, GTIN 4043981238327), ist für die Montage auf Stahlflex Vario-Leitungen für Speed- oder Geschwindigkeitbremsen vorgesehen. Sie fungiert als Verbindungs- und Bewegungsstelle zwischen Vario-Bremsenschlauch und zugehörigen mechanischen Bauteilen, wobei das Kugelgelenk eine Kontrolle von Winkel und Rotation ermöglicht, ohne unnötiges Spiel zu erzeugen.

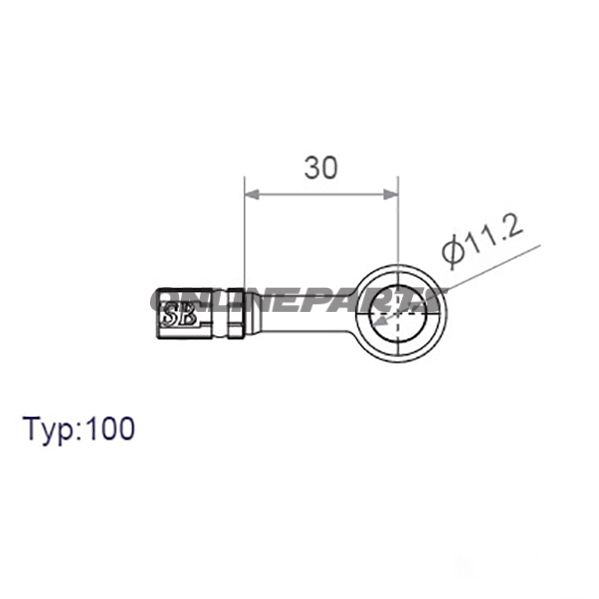

- Typ: Ringfitting Vario HD TYP100
- Geeignete Bohrung: 11,2 mm
- Kugelkopfdurchmesser: 18 mm
- Winkel/Neigung: 0° (gerade Ausführung)
- Länge: 30 mm
- Material: Edelstahl
- Hersteller/Marke: JMP
- MPN: 757.04.08
- GTIN: 4043981238327
Funktion und Anwendung
Die Ringfitting ist ein mechanisches Endstück für Stahlverstärkte Vario-Bremsenschläuche, das eine mechanische Verbindung zu Kaliber, Befestigungen oder anderen Anschlusspunkten sicherstellt. Der Kugelkopf von 18 mm ermöglicht Bewegungen in der Gelenkverbindung, was Belastung reduziert und eine korrekte Funktion bei Vibrationen und Bewegung sicherstellt. Die 11,2 mm Bohrdimension entspricht dem Standardmaß für Vario-Anschlüsse, und der 0°-Winkel kennzeichnet eine gerade Ausführung ohne eingebauten Winkelversatz.
Materialauswahl und Eigenschaften
Das Produkt ist aus Edelstahl gefertigt, gewählt wegen seiner Korrosionsbeständigkeit und mechanischen Festigkeit in Motorradumgebungen. Edelstahl hält Witterung, Feuchtigkeit und Bremsflüssigkeiten besser stand als viele weichere Metalle und behält im Laufe der Zeit Maßhaltigkeit. Die Oberfläche ist typischerweise maschinell bearbeitet für eine präzise Passform in gebohrten Verbindungen und zur Minimierung von Spiel. Die Steifigkeit des Materials bedeutet, dass die Fitting zu einer soliden, mechanischen Kontaktfläche ohne Verformung bei normalem Betrieb beiträgt.
Kompatibilität und Montage
Der Fitting ist für die Verwendung mit Stahlflex-Vario-Bremsenschläuchen und ähnlichen Systemen konzipiert, die eine 11,2 mm Endbohrung und einen Kugelkopf von ca. 18 mm erfordern. Beim Montieren sollte die Passung in gegensätzliche Befestigungen sowie eventuelle Verriegelungs- bzw. Sicherungselemente geprüft werden. Die Länge von 30 mm beeinflusst gegenseitige Freiräume und Montage-Tiefe, daher Messungen und Freiraum vor der endgültigen Montage überprüfen. Verwenden Sie Standardwerkzeug zur Montage von Bremsfittings und befolgen Sie die Herstellerempfehlungen für Drehmoment und Sicherung, und sorgen Sie für korrekte Anzugsmomente, um Undichtigkeiten oder schädliche Belastung der Bremsleitung zu vermeiden.
Technische Vorteile
- Korrosionsbeständiges Material geeignet für raue Umgebungen.
- Präzisionsgefertigte Abmessungen für stabile und wiederholbare Passform.
- Kugelkopf sorgt für Bewegungsfreiheit und reduziert Belastung auf Anschlüsse.
- Standardbohrmaß (11,2 mm) gewährleistet breite Kompatibilität mit Vario-Lösungen.
Identifikation
Das Produkt wird unter der JMP-Marke geliefert und kann eindeutig durch MPN 757.04.08 und GTIN 4043981238327 identifiziert werden. Diese Nummern sind bei der Suche nach Ersatzteil-Spezifikationen, Zeichnungen oder beim Bestellen über Lieferanten hilfreich, damit korrekte Abmessungen und Material bestätigt werden können.
Empfehlung bei Inspektion
Vor der endgültigen Installation das Fitting auf sichtbare Schäden, korrekte Bohrdurchmesser prüfen und sicherstellen, dass die Kugelfläche frei von Bruchspuren oder Verunreinigungen ist. Nach der Montage das System auf freies Bewegen und eventuelle Undichtigkeiten in Verbindung mit Bremsflüssigkeiten testen und gegebenenfalls nach Herstellerempfehlung nachziehen.
