Ringfitting Vario Hdtyp100 11.2Mm 0 Chrom

Ringfitting Vario HD TYP100 — 11,2 mm Bohrung, Kugelgelen 18 mm, Winkel 0° (Chrom)

Diese Ringfitting ist für die Montage an Stahlflex Vario-Leitungen für Geschwindigkeitsbremsen vorgesehen. Das Produkt von JMP (MPN: 757.02.82, GTIN: 4043981237191) ist ein präzisionsgefertigtes Fitting mit zylindrischer Bohrung von 11,2 mm und einem Kugelgelenk mit 18 mm Außendurchmesser. Das Fitting hat eine Gesamtlänge von 30 mm und einen neutralen Winkel/Haltung von 0°, was eine gerade Verbindung zwischen Leitung und angeschlossenem Bauteil ermöglicht.

Funktion

• Schafft mechanische Verbindung zwischen Stahlflex Vario-Leitung und angeschlossenen Bauteilen an Geschwindigkeitsbremsen.
• Das Kugelgelenk erlaubt begrenzte Bewegungen und Kompensation kleiner Winkelabweichungen, ohne den Schlauch zu belasten.
• Neutrales Winkelverhältnis (0°) bedeutet, dass das Fitting den Schlauchverlauf nicht ändert und sich für gerade Installationen oder dort eignet, wo Platz und Ausrichtung eine gerade Verbindung erfordern.

Materialien und Oberfläche

• Aus Metall mit chromfarbener Oberfläche gefertigt. Die Chromfarbe bietet Korrosionsbeständigkeit in üblichen Umgebungen und macht die Oberfläche glatt für eine einfache Montage.
• Die Materialwahl ist geeignet für Hydraulik- und Bremsanwendungen, in denen Stahlflex-Leitungen verwendet werden; die Oberfläche reduziert lokalen Verschleiß an Verbindungen.

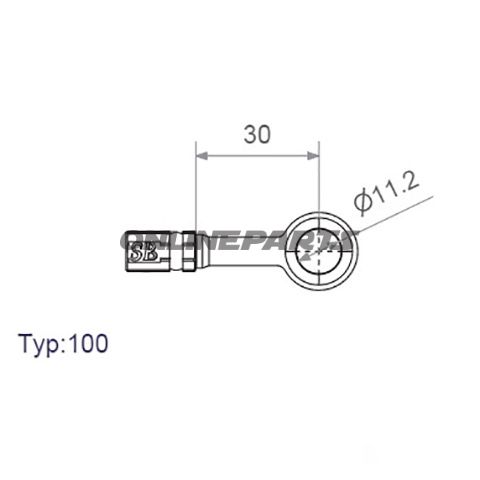

Technische Details

• Bohrung: 11,2 mm (passt zur angegebenen Schlauchgröße der Vario-Systeme).
• Kugelkopfdurchmesser: 18 mm.
• Winkel/Haltung: 0° (gerade Verbindung).
• Länge: 30 mm.
• Farbe/Finish: Chrom.
• Hersteller: JMP. MPN: 757.02.82. GTIN: 4043981237191.

Kompatibilität und Anwendung

• Speziell für Stahlflex Vario-Leitungen in Geschwindigkeitsbremsanwendungen entwickelt; überprüfen Sie, ob Bohrung (11,2 mm) und Kugelgelenk-Durchmesser (18 mm) zu Ihrem vorhandenen Schlauch und mechanischen Befestigungen passen.
• Geeignet für Mechaniker und Motorradbesitzer, die Wartung oder Austausch von Fittings in hydraulischen Systemen durchführen, in denen Vario-Lösungen verwendet werden.

Montage und praktische Hinweise

• Prüfen Sie Dichtheit und das korrekte Drehmoment bei der Montage gemäß den Spezifikationen des Herstellers oder des Fahrzeugs.
• Nicht übermäßig Kraft bei der Verbindung des Kugelgelenks anwenden; punktuelle Schmierung wird nur empfohlen, wenn vom Schlauch- oder Fitting-Hersteller spezifiziert.
• Sorgen Sie dafür, dass das Fitting sauber und frei von Schmutz vor der Montage ist, um Partikel im Brems-/Hydrauliksystem zu vermeiden.

Diese Ringfitting-Version von JMP (757.02.82, GTIN 4043981237191) ist eine Präzisionskomponente für Fachleute, die eine direkte, chromfarbene Verbindung zwischen Stahlflex Vario-Leitung und angeschlossenen Einheiten in Geschwindigkeitsbrems-/Hydrauliksystemen benötigen. Prüfen Sie vor der Montage stets Maße und Kompatibilität.
