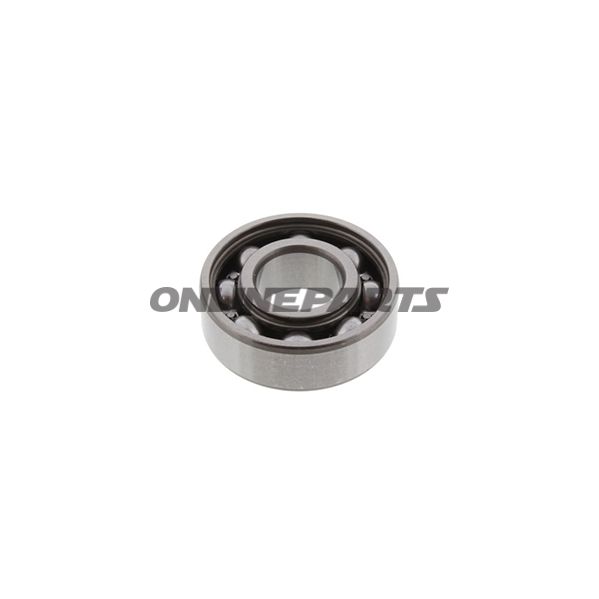

Rillenkugellager 6202 ZC3, 15 x 35 x 11 mm — einseitig geschirmt und vergrößerter Lagerluft
Produktübersicht: Dieses Rillenkugellager (Modell 6202) von SNR, MPN 411.38.25, ist ein einseitig geschirmtes Kugellager mit vergrößerter Lagerluft (C3) und den Abmessungen 15 x 35 x 11 mm. GTIN des Produkts ist 3413520701468. Das Lager ist ausgelegt für axiale und radiale Belastungen in allgemeinen Rotationsanwendungen, bei denen ein robustes, reibungsarmes Lager mit etwas zusätzlicher Vorspannung für Funktion und Dauerhaftigkeit entscheidend ist.
Funktion und Anwendung:
- Rillenkugellager tragen axiale und radiale Lasten hauptsächlich durch rollenden Kontakt zwischen den Laufbahnen von Innen- und Außenring und den Kugeln. Dies ergibt geringen Rollwiderstand und stabile Rotation bei variierenden Belastungen.
- Eine Seite verfügt über eine Schutzscheibe (Shield), die vor größeren Partikeln schützt und gleichzeitig die Montage auf der ungeschützten Seite bei Bedarf für Schmierung oder Kontrolle erleichtert.
- Vergrößerte Lagerluft (C3) bedeutet, dass zwischen Ringen und Kugeln mehr Spiel vorhanden ist als bei Standardlagern. Dies minimiert das Risiko von Festfressen bei Temperaturschwankungen und bei Konstruktionen mit bestimmten Montagemaßen oder Ausdehnung im Betrieb.
Materialien und Fertigungseigenschaften:
- Ringe und Kugeln sind aus gehärtetem Stahl mit Oberflächenfinish für präzise Laufbahnprofile gefertigt. Die Materialwahl bietet gute Verschleißfestigkeit und hohe Festigkeit bei dynamischen Belastungen.
- Die Schutzscheibe (Shield) ist üblicherweise aus Stahl und im Außenring montiert, um mechanischen Schutz vor größeren Verunreinigungen zu bieten, ohne hermetisch abzudichten. Das macht das Lager wartungsfreundlicher, erfordert aber angemessene Anwendung in verschmutzten Umgebungen.
- Die Konstruktion ist auf niedrige Innenreibung und gleichmäßigen Kontakt zwischen Kugeln und Laufbahnen optimiert, wodurch Wärmeentwicklung reduziert und die Lebensdauer bei korrekter Schmierung erhöht wird.
Technische Daten (wichtige Maße und Eigenschaften):
- Typ: 6202
- Innen-Ø: 15,00 mm
- Außen-Ø: 35,00 mm
- Bauhöhe: 11,00 mm
- Schild: 1 Seite Schutzscheibe
- Lagerluft: C3 (vergrößertes Spiel)
- Hersteller: SNR (MPN 411.38.25, GTIN 3413520701468)
Praktische Überlegungen bei Auswahl und Montage:
- Die C3-Spielpassung macht dieses Lager geeignet für Anwendungen, in denen Wärmeausdehnung oder geringere Toleranzspiel auftreten können. Achten Sie auf Einbauspannung und axiale Passung, um übermäßige Vorspannung zu vermeiden, die das zusätzliche Spiel kompensieren könnte.
- Die Montage sollte mit geeignetem Werkzeug erfolgen, um Punktbelastungen auf Laufbahnen oder Kugeln zu vermeiden. Verwenden Sie schlagfreie Pressen auf dem Ring, der die Last aufnehmen soll, oder geeignete Montagehülsen.
- Da das Lager nur eine Seite geschirmt ist, sollte es vor kontinuierlicher Einwirkung von Staub und Flüssigkeiten geschützt werden oder alternativ mit externer Abdeckung bzw. einem passenden Schmierplan kombiniert werden.
- Bei der Wahl des Schmiermittels sind Betriebstemperatur und Drehzahl zu beachten; richtige Schmierung verlängert die Lebensdauer und reduziert Reibung und Wärmeentwicklung.
Kompatibilität und Einsatzbereiche: Typische Anwendungen umfassen Radnaben, Getriebe, Motorlager, Drehlager und andere mechanische Verbindungen an Motorrädern und Fahrzeugen sowie Industrieausrüstung, bei der eine Kombination aus radialer und begrenzter axialer Belastung auftritt. Die Abmessungen 15 x 35 x 11 mm entsprechen der Standardgröße 6202 und können andere 6202-Varianten ersetzen, sofern Anforderungen an Abschirmung und Lagerluft übereinstimmen.
Identifikation: Das Produkt wird unter der Marke SNR verkauft und kann eindeutig mit MPN 411.38.25 und GTIN 3413520701468 identifiziert werden. Diese Angaben sind nützlich für Nachbestellungen und zur Sicherstellung der richtigen Übereinstimmung zwischen Ersatzteil und bestehender Konstruktion.
Hinweis: Geben Sie nicht die Stückzahl der Verpackung an; bestellen Sie die Anzahl Einheiten, die für Ihre Anwendung erforderlich ist, und kontaktieren Sie den Lieferanten bei Fragen zu Verpackungsgrößen oder Losgrößen.
