Reparaturkabel Reparatursatzrepline

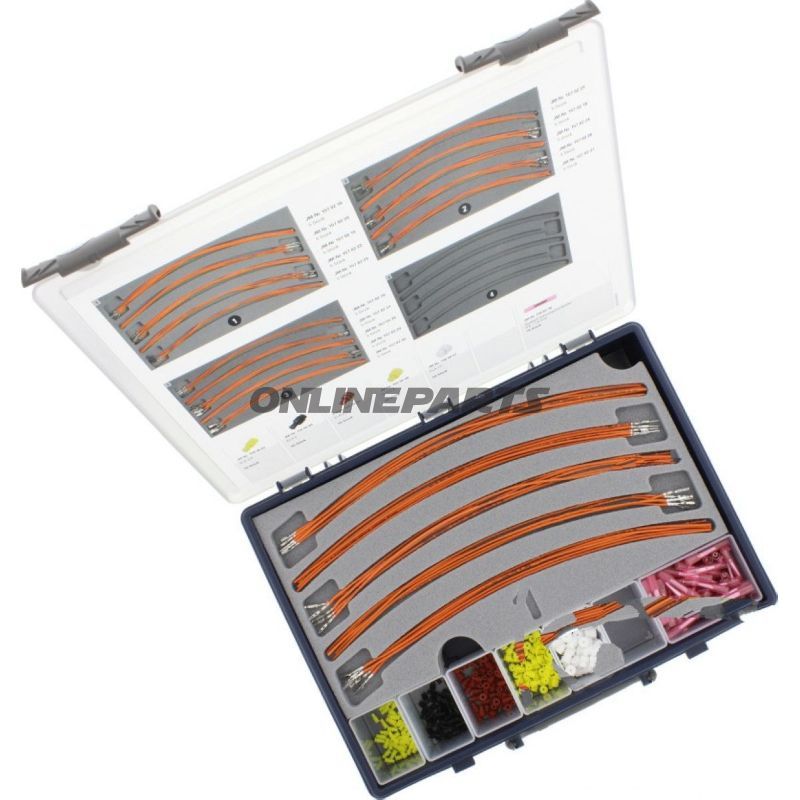

Reparatur-Kabelsatz für elektrische Installationen in Autos — RepLine Reparatursatz

Dieser Reparatursatz (MPN: 157.02.14, GTIN: 4026736423636) ist zusammengesetzt zur Reparatur und dem Austausch einzelner Leiter und Dichtungsbauteile in den Fahrzeugsteckverbindungen. Der Satz eignet sich für den Einsatz bei einer Reihe gängiger Hersteller, darunter die VAG-Gruppe, Mercedes‑Benz, BMW und Opel, bei denen korrekte Dichtungs- und Kontaktdimensionen wichtig für Zuverlässigkeit und Dichtheit sind.

Funktion

• Sichert elektrische Verbindung durch Reparatur beschädigter Leiter und Terminals im Fahrzeugstecker.
• Dichtungen (Leitungsdichtungen / Schutzstopfen) stellen die Dichtheit des Steckers gegen Feuchtigkeit und Schmutz wieder her.
• Schrumpf- und Quetsch-Verbindungen (Duraseal u. Ä.) ermöglichen eine mechanisch und elektrisch haltbare Verbindung zwischen Originalleitern und Reparaturkabeln.
• Die Kabel sind in einer Länge von 300 mm vorkonfektioniert, damit sie fachgerecht angepasst werden können, ohne unnötiges Zusatzwerkzeug.

Inhalt und kompatible Kontakten

Der Satz enthält eine Reihe von Dichtungs- und Reparaturkabeln für die häufigsten Kontaktstandards (AMP/Tyco, Delphi u. Ä.). Die gelieferten Dichtungsmaße und Kontakttypen decken gängige Leiterdurchmesser und Steckerserien ab, wodurch der Satz relevant ist bei Arbeiten an Modul- und Sensorleitungen:

• Dicht-/Schutzstopper — Einzelleiter-Dichtungen ELA (AMP/Tyco):
  • ELA 3,6 — Durchmesser ca. 3,9 mm
  • ELA 4 — Durchmesser ca. 4,7 mm
  • ELA 5,2 — Durchmesser 5,5–5,8 mm
  • ELA 5,4 — Durchmesser 5,9–6,3 mm
  • ELA 7,2 — Durchmesser 7,9–8,2 mm
• 75 Stk. Duraseal Quetsch- oder Schrumpfverbinder für dichte Schrumpfverbindungen.
• RepLine Reparaturkabel (ausgewählte Kontakttypen, jeder Typ in mehreren Exemplaren für Flexibilität):
  • AMP Tyco JPT
  • AMP Tyco MCP (mehrere Größen: 1,5, 2,8, 4,8, 6,3)
  • AMP Tyco MCON 1,2
  • AMP Tyco MQS
  • AMP Tyco MT 2
  • AMP Tyco SPT
  • Delphi Ducon 0,8 F
• Praktische Sortimentsbox und mehrere Universalbehälter ermöglichen eine übersichtliche Aufbewahrung der Komponenten während der Werkstattarbeiten.

Materialien und Eigenschaften

• Die Dichtstopper bestehen aus einem elastomer- bzw. materialien-spezifizierten Dichtungswerkstoff (AMP/Tyco ELA‑Typ), ausgelegt, um Dichtheit und Isolierung in den Steckern zu bewahren.
• Schrumpf- und Quetschstik (Duraseal u. Ä.) bestehen typischerweise aus einem Metallleiterkontakt mit einer äußeren Polyolefin- oder PVC-basierten Ummantelung, die sich durch Wärme zusammenzieht/abdichtet, um Feuchtigkeit abzuwehren.
• Die Reparaturkabel werden mit endseitig terminateing terminated Enden geliefert, die zu den angegebenen Steckertypen passen, wodurch der Bedarf an Sonderfertigung von Enden im Werkstattbetrieb reduziert wird.
• Materialauswahl und Abmessungen entsprechen Industriestandards für Fahrzeuganwendungen und wurden aus Funktionsgründen gegenüber Kosmetik gewählt; erwartete Kompatibilität mit den oben genannten Originalsteckerserien.

Anwendungsbereiche und praktische Hinweise

• Der Satz richtet sich an Fachkräfte oder erfahrene Mechaniker, die Reparaturen am Kabelbaum des Fahrzeugs, Sensoren, Steckern und Modulen durchführen.
• Vor der Installation: Prüfen Sie den Steckertyp des konkreten Fahrzeugs und messen Sie den Leiterdurchmesser, um die korrekte ELA-Dichtung und Kontaktgröße auszuwählen.
• Das Schrumpfen der Duraseal- und Schrumpfstecker erfordert eine geeignete Heißluftpistole oder Schrumpfvorrichtung, um vollständige Abdichtung und mechanische Festigkeit zu erreichen.
• Der Satz wird in einer Sortimentsbox geliefert, so dass die Komponenten getrennt aufbewahrt werden können; beachten Sie, dass die Stückzahl in der Box für mehrere Reparaturen berechnet ist und nicht als Einzelverkauf einzelner Kontakte.

Produktspezifikationen (ausgewählte Daten)

• MPN: 157.02.14
• GTIN: 4026736423636
• Leiterlänge: ca. 300 mm für die Reparaturkabel
• Kompatible Steckerserien: AMP/Tyco (JPT, MCP, MCON, MQS, MT, SPT), Delphi Ducon u. Ä.

Dieses Set fokussiert sich auf technische Anwendbarkeit und Kompatibilität mit gängigen Fahrzeugsteckern. Bei Unsicherheit über die genaue Passform in einer konkreten Steckkonfiguration wird empfohlen, vor dem Einbau Messungen durchzuführen und mit der Originalsteckgeometrie abzugleichen.
