Reparaturkabel 0,75 mm² mit 1,6 mm Flachstecker — Repline

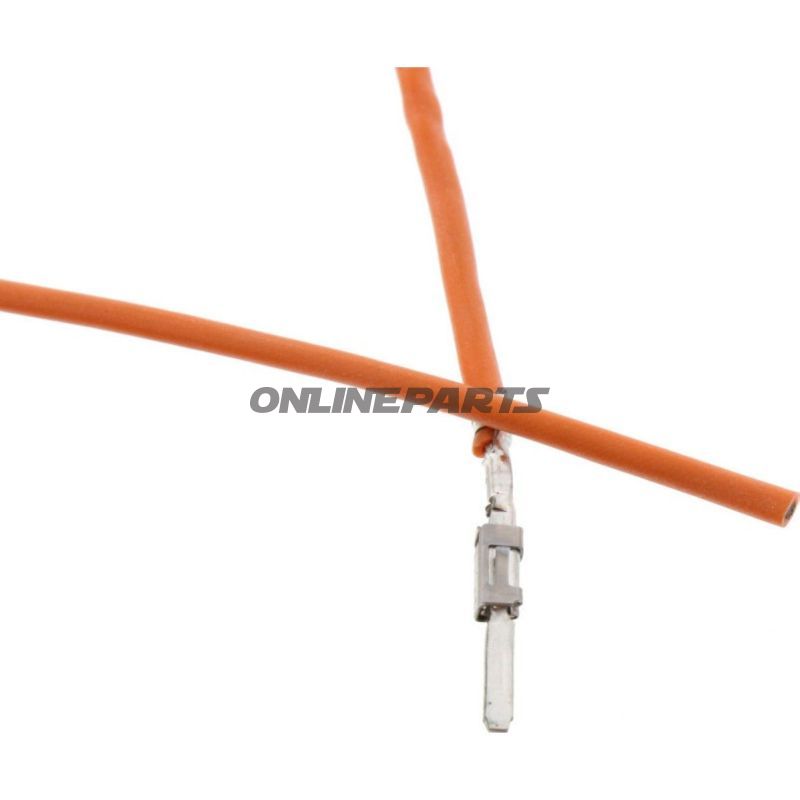

Produktbeschreibung: Dieses Reparaturkabel (MPN: 157.02.21, GTIN: 4026736404284) ist mit einem 1,6 mm breiten Flachsteckkontakt in AMP/Tyco-Ausführung und einem einzelnen Leiterquerschnitt von 0,75 mm² ausgeführt. Das Kabel ist zur Reparatur und Verlängerung bestehender Leitungsnetze in Fahrzeugen von u.a. VAG, Mercedes‑Benz, BMW und Opel vorgesehen, bei denen derselbe Steckstandard und dieselben Abmessungen verwendet werden.
Funktion und Anwendung: Das Produkt fungiert als einpolige Reparaturverbindung für Sensoren, kleine Aktuatoren und Paneelverbindungen, bei der ein 1,6 mm Flachkontakt benötigt wird. Es bietet eine mechanische und elektrische Verbindung beim Austausch beschädigter Leiter oder bei Punktreparaturen in Installationsbereichen mit begrenztem Platz.
- Steckertyp: Flachstecker (Spade/Flat Male) in AMP/Tyco-Konfiguration.
- Anwendungsbereiche: Geeignet für Fahrzeuganwendungen von VAG, Mercedes‑Benz, BMW und Opel, die ähnliche AMP/Tyco‑Systeme verwenden.
- Anzahl der Pole: 1 Pol (Einzelleiter).
Materialien und konstruktionstechnische Details: Die Leiter-Isolierung ist silikonbasiert, was gute Flexibilität und Temperaturbeständigkeit bietet. Die Kontaktoberfläche ist vernickelt, um die Korrosionsbeständigkeit zu verbessern und das Löten zu erleichtern, auch wenn das Produkt nicht mit vorlötverbindung geliefert wird.
- Kabelquerschnitt: 0,75 mm².
- Kabellänge: 300 mm (in dieser Länge für eine praktische Handhabung bei Reparaturen geliefert).
- Steckbreite/ -höhe: 1,6 mm Breite / 0,6 mm Höhe.
- Oberfläche: Vernickelte Kontaktfläche für bessere Beständigkeit gegen Oxidation.
Elektrische und thermische Eigenschaften: Das Kabel ist für bis zu 19 A und eine maximale Betriebspannung von 48 V dimensioniert. Der Betriebstemperaturbereich reicht von -25 °C bis +185 °C, was das Kabel geeignet macht für Motor- und Nahbereichsanwendungen, in denen Temperatureinwirkungen auftreten können.
Technische Details (Zusammenfassung):
- Typ: Reparaturkabel mit Spadekontakt (Male)
- Passend zu: 1,6 mm Flachstecker (AMP Tyco)
- Kabelquerschnitt: 0,75 mm²
- Länge: 300 mm
- Isolierung: Silikon
- Oberfläche: Vernickelt
- Stromtragfähigkeit: 19 A
- Spannung: Bis zu 48 V
- Temperaturbereich: -25 °C bis +185 °C
- Anzahl der Pole: 1
Kompatibilität und Montagemerkmale: Das Kabel ist für direkte Kompatibilität mit AMP/Tyco 1,6 mm Fladsystemen ausgelegt. Bei der Montage wird eine fachgerechte Crimpung oder eine Lötverbindung bei niedrigen Temperaturen nach den Anweisungen des Herstellers empfohlen, um mechanische und elektrische Haltbarkeit zu gewährleisten. Die Silikon-Isolierung erfordert sorgfältige Handhabung bei Verwendung von Isolationswärme, da sie bei hohen Temperaturen weich werden kann.
Identifikation: Das Produkt ist mit der Herstellernummer (MPN 157.02.21) und GTIN 4026736404284 gekennzeichnet, was zur Verifikation gegenüber Ersatzteilkatalogen und Ersatzteil-Datenbanken für Fahrzeuge verwendet werden kann, die AMP/Tyco‑Systeme verwenden.
Hinweis: Das Produkt wird als einzelnes Reparaturkabel in den angegebenen Abmessungen geliefert. Falls andere Längen, Ausführungen oder vorlötverbindungen benötigt werden, sollten alternative Varianten separat spezifiziert werden.
