Relaissockel24 X 27 X 14 Mm

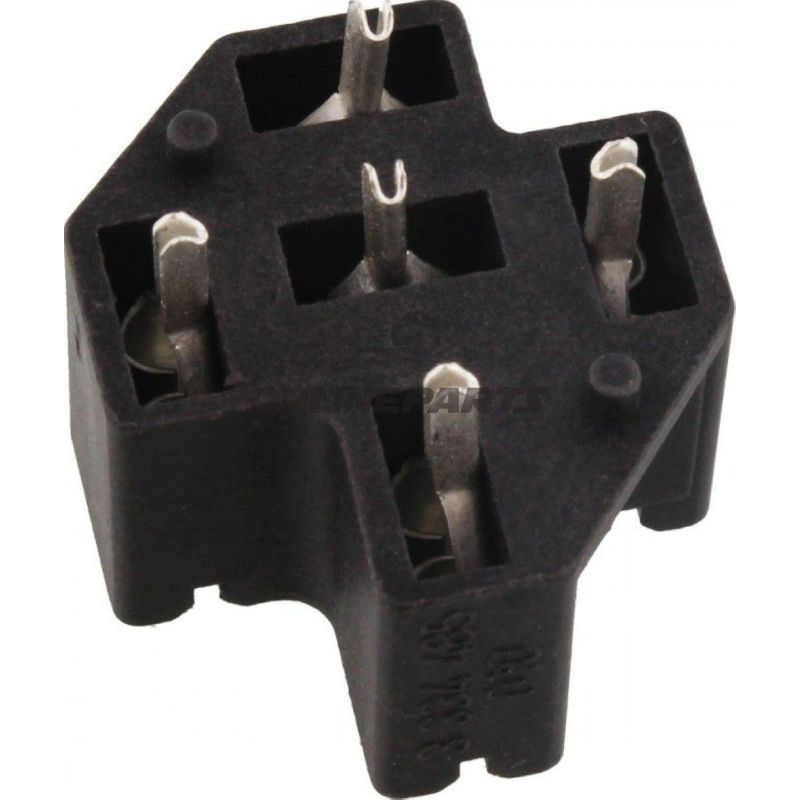

Sockel für Umrisslicht (Relais-Sockel) für 6,3 mm Stiftkontakte

Diese Relais-Sockel von Bosch (MPN: 118.00.59, GTIN: 3165141977851) ist zum Montieren von Standardrelais mit 5 Polen und 6,3 mm Flachstecker ausgelegt. Das Produkt liefert eine einfache und robuste mechanische und elektrische Verbindung zwischen Relais und Verdrahtung und eignet sich für Fahrzeuge und Geräte, bei denen Platz knapp ist — beispielsweise für Umrisslichter und ähnliche niederstromige Funktionen.

• Die primäre Funktion der Sockel besteht darin, das Relais sicher zu halten und die elektrischen Verbindungen über den 6,3 mm Flachstecker zu führen. Sie ermöglicht einen schnellen Austausch von Relais ohne Löten.
• Es handelt sich um einen isolierten Sockel, was bedeutet, dass die elektrischen Anschlüsse voneinander und von der Montierfläche getrennt sind, um das Risiko von Kurzschlüssen zu reduzieren.
• Mit 5 Polen unterstützt er den typischen Relätkreislauf mit Verbraucher-, Steuer- und ggf. Dauerstrom- oder Erdungsverbindung.

• Das Gehäuse besteht aus isolierendem Kunststoffmaterial, das entwickelt wurde, um den mechanischen Belastungen und Temperaturschwankungen standzuhalten, die in Fahrzeugumgebungen auftreten. Das Material wurde aufgrund elektrischer Isolationseigenschaften und dimensionaler Stabilität ausgewählt.
• Die Kontaktpunkte sind für 6,3 mm Flachstecker ausgelegt; eine Verbindung erfolgt ohne Löten, was das Risiko schwacher Lötverbindungen reduziert.
• Es gibt keine integrierte Hitze-Klebeband (Heat shrink tubing) im Produkt, und der Sockel wird ohne zusätzliche Befestigungslasche geliefert (Relais-Sockel ohne Lasche).

• Außendimensionen (ca.): Länge 24 mm, Breite 27 mm, Höhe 14 mm — kompakte Bauform, geeignet für enge Einbauräume.
• Typ: Relais-Sockel
• Geeignet für: 6,3 mm Flachstecker
• Anzahl der Pole: 5-polig
• Lötdorne: Nein (verwendet Steckverbindungen)
• Isoliert: Ja
• Heizungs-Schrumpfschlauch: Nein

Der Sockel ist für Standard-Bosch- und kompatible Relais mit 5 Polen und 6,3 mm Zwischenraum der Pins vorgesehen. Typischerweise wird er in Auto-, Lastwagen- und Motorradinstallationen für Funktionen wie Umrisslichter, Signalisierung und andere nieder- bis mittellastige Kreise verwendet. Da der Sockel keine Montageslasche besitzt, planen Sie die Montagemethode im Hinblick auf Vibrationsdämpfung und Befestigung im Gehäuse oder an der Halterung.

• Isolierte Bauweise reduziert das Risiko unbeabsichtigter Kurzschlüsse zwischen den Terminalen.
• Standardisierte 6,3 mm Flachstecker erleichtert die Integration in vorhandene Kabelnetze ohne spezielle Adapter.
• Robustes Kunststoffgehäuse mit kompakten Außenmaßen, praktisch bei begrenztem Platz.

Produktidentifikation: Bosch MPN 118.00.59 (GTIN 3165141977851). Verwenden Sie diese Daten bei Bestellung und Prüfung der Kompatibilität mit vorhandenen Relais und Steckdimensionen.
