RELAISSOCKEL M LASCHE MIN 5 ST ALTN 1180060

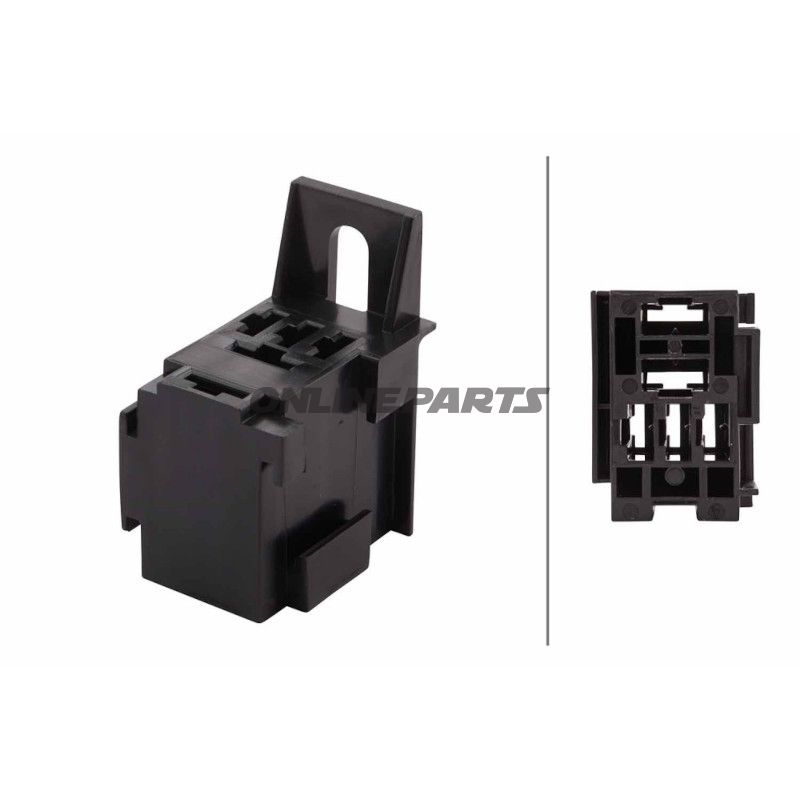

Relaisstecker mit Zunge, 5-polig — zur Montage von Standard-Relais

Dieser Relaisstecker von Hella (MPN: 141.24.89, GTIN: 4082300819373) ist ein Standardstecker zur Montage von 5-poligen Relais mit Zunge/Lasche. Das Produkt wird hauptsächlich in elektrischen Schaltungen von Fahrzeugen verwendet, bei denen ein sicheres, mechanisch fest verbindendes Stecksystem gewünscht ist. Die Beschreibung richtet sich an Mechaniker und erfahrene Motorradfahrer, die bei Reparatur oder Wartung einen robusten, austauschbaren Relaisstecker benötigen.

Funktion

• Stellt elektrische Verbindung zwischen Relais und Verkabelung über eine 5-polige Kontaktausführung sicher.
• Die Lasche ermöglicht eine mechanische Befestigung des Relaissteckers am Chassis oder an Halterungen, was Vibrationen und unbeabsichtigtem Lösen vorbeugt.
• Geeignet für Standard-Relais mit entsprechender Polanordnung und Terminaldurchmessern.

Materialien und Bau

• Kontakte ausgelegt für Terminaldurchmesser Ø 4,8 mm und Ø 6,3 mm — typischerweise aus bleihaltigem Kupfer oder einer ähnlichen Kupferlegierung für gute elektrische Leitfähigkeit und Korrosionsbeständigkeit.
• Gehäuse und Lasche aus hitzebeständigem elektrotechnischem Kunststoff für mechanische Stabilität und Isolation unter normalen Fahrzeugbetriebsbedingungen.
• Konzipiert, Stöße/Vibrationen und typischer thermischer Belastung im Motorraum oder in Scheinwerferkonstruktionen zu widerstehen, vorausgesetzt korrekte Montage.

Technische Details und Kompatibilität

• Polanzahl: 5-polig — üblicher Aufbau für Standard- Auto- und Motorradrelais.
• Terminaldurchmesser: Ø 4,8 mm und Ø 6,3 mm — prüfen Sie, ob die Zunge/Terminal des Relais diese Größen bei einem Austausch erfüllt.
• Ehemalige Artikelnummer / Ersatz: ersetzt Hella 8JD 733 767-001 (angegebene Referenz im Hella-Sortiment: 8JD 733 767-107 im Zusammenhang mit dem Relaissteckertyp).
• MPN: 141.24.89 und GTIN: 4082300819373 sind für eine eindeutige Identifikation bei Bestellung und Teileersatzsuche angegeben.

Montage und Sicherheit

• Montage und Demontage sollten von qualifiziertem Personal durchgeführt werden. Sichern Sie die Zunge ordnungsgemäß und stellen Sie eine gute elektrische Verbindung an den Terminals sicher.
• Beim Crimpen oder Löten von Kabeln geeignete Crimp- bzw. Isoliermaterialien verwenden, um Korrosion oder lose Kontakte zu vermeiden.
• Prüfen Sie vor dem Einbau die Polanordnung und Spannungsanforderungen des Relais, um Fehlkontakte zu vermeiden.

Anwendungsbereiche

• Standard-Relaismontage in Autos, Motorrädern und anderen Fahrzeugen.
• Ersatzteil bei Verschleiß, Oxidation oder Beschädigung des ursprünglichen Relaissteckers.
• Verwendung, wenn eine mechanische Befestigungslasche erforderlich ist, um Bewegung zu reduzieren und eine langlebige Verbindung sicherzustellen.

Das Hella-Relaisstecker-Set (Produktbezeichnung gemäß Anbieter: RELÄSTIK M TAB MIN 5 STK ALTN 1180060) ist so dimensioniert, dass es gängigen Industriestandard für Relaiskontakte folgt. Verwenden Sie MPN 141.24.89 oder GTIN 4082300819373 bei der Ersatzteilsuche, um die korrekte Referenz im Teileregister sicherzustellen.
