Timer-Relai (Off-Verzögerung) für 12-V-Systeme — Zeiteinstellung 30–900 s

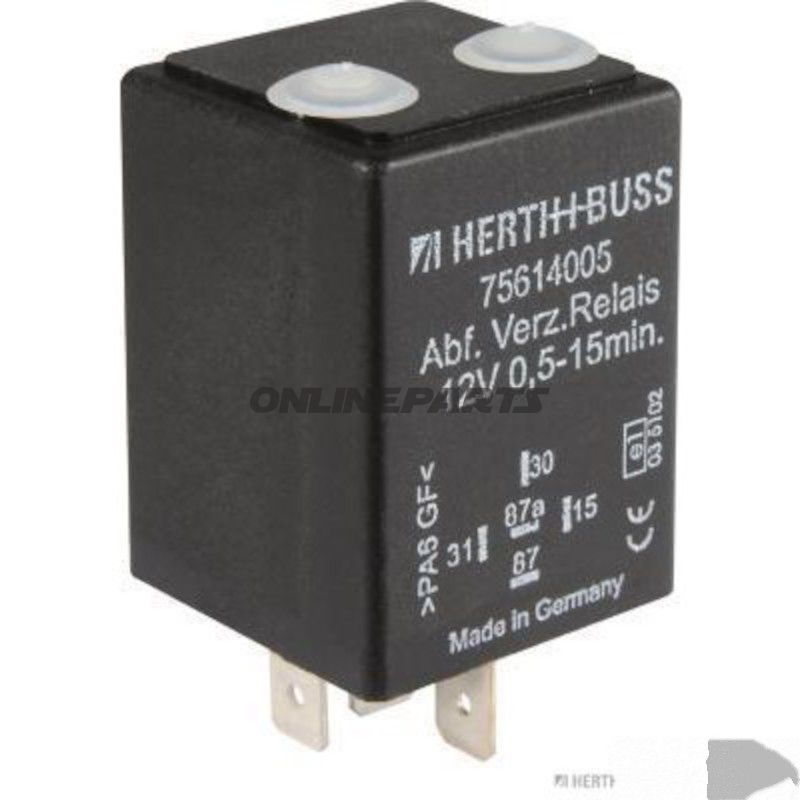

Dieses Relais ist ein Off-Verzögerungs-Timer mit fünf Polen und flachen Steckern, ausgelegt für 12-V-On-Board-Systeme, bei denen eine Zeitverzögerung durch Unterbrechen des Kreises gewünscht wird. Das Produkt wird unter der Artikelnummer (MPN) 108.07.07 geliefert und kann über GTIN 4026736138233 identifiziert werden.
Funktion
Die primäre Funktion des Relais besteht darin, eine Last nach dem Ende des Steuersignals für eine voreingestellte Periode verbunden zu halten — eine sogenannte Off-Verzögerungsfunktion. Die Zeiteinstellung kann von 30 Sekunden bis 900 Sekunden angepasst werden, wodurch es für Nachkühlung, Lichtverzögerung, Lüftersteuerung oder andere Anwendungen geeignet ist, bei denen das Abschalten verzögert werden soll. Das Relais schaltet über einen internen Wechselkontakt (change), was sowohl Signalk- als auch Laststeuerung in derselben Einheit ermöglicht.
Materialien und Bauweise
- Gehäuse und Kapselung: Robuste Kapselung mit IP54-Schutz, der vor Staub in schädlichen Mengen und Spritzwasser schützt. Geeignet für den Einsatz in Motorradumgebungen, in denen Staub und Feuchtigkeit vorkommen, jedoch nicht für dauerhaft untergetauchte oder extrem feuchte Umgebungen.
- Elektrische Anschlüsse: Fünf flache Stecker (5 × 6,3 mm) mit standard Versorgungs-Terminal gekennzeichnet 30. Flache Stecker ermöglichen eine einfache Montage und den Austausch in Sicherungs- oder Reläkästen.
- Temperaturbereich: Ausgelegt für Betriebstemperaturen von -40 °C bis +85 °C, was normale Betriebstemperaturen für Kraftfahrzeuge und Werkstattumgebungen abdeckt.
- Mechanische Abmessungen: Kompaktes Gerät mit ungefähren Maßen 30 mm (Breite) × 40 mm (Höhe) × 30 mm (Tiefe) — leicht in vorhandene Relätauslagen oder Gehäuse zu integrieren.
Elektrische Spezifikationen
- Nominierte Spannung: 12 V DC.
- Belastbarkeit: Max. 10 A bei den spezifizierten Kontakten — geeignet für kleinere bis mittlere Lasten wie Lampen, kleine Gebläse oder Steuerschaltungen.
- Anzahl der Pole und Kontaktfunktion: 5-poliger Wechselkontakt (change), der mehrere Anschlussmöglichkeiten im selben Relais ermöglicht.
- Zeitraum: Von 30 s bis 900 s (30–900 Sekunden) einstellbar für eine präzise Anpassung an die Anforderungen der Applikation.
Kompatibilität und Anwendung
Das Relais eignet sich für Motorrad- und Autoanwendungen, industrielle Steuerungen und andere 12-V-Installationen, bei denen eine Verzögerung des Ausschaltens erforderlich ist. Die kompakte Form und die standardmäßigen Flachstecker ermöglichen einen einfachen Austausch in vorhandenen Reläkästen oder die Montage auf DIN-Schienen mit geeigneter Halterung (Halterung nicht enthalten).
Praktische Überlegungen für Montage und Betrieb
- Prüfen Sie, dass die Last 10 A kontinuierlich nicht überschreitet; bei höheren Strömen sollte ein externes Zwischenrelais oder Kontaktor verwendet werden.
- Sorgen Sie für korrekte Polverbindungen zum Terminal 30 (Versorgung) und weitere Kontakte gemäß dem Schaltbild des Systems.
- IP54-Kapselung erfordert dennoch ordnungsgemäße Montage, um den angegebenen Schutzgrad zu erreichen — vermeiden Sie Montage, bei der Wasserspritzer direkt die Kontaktverbindungen ohne zusätzlichen Schutz treffen.
Die technische Identifikation und Daten des Produkts finden Sie auch in den technischen Spezifikationen des Lieferanten (siehe MPN 108.07.07). GTIN 4026736138233 kann zur Suche in Ersatzteil-Datenbanken verwendet werden.
